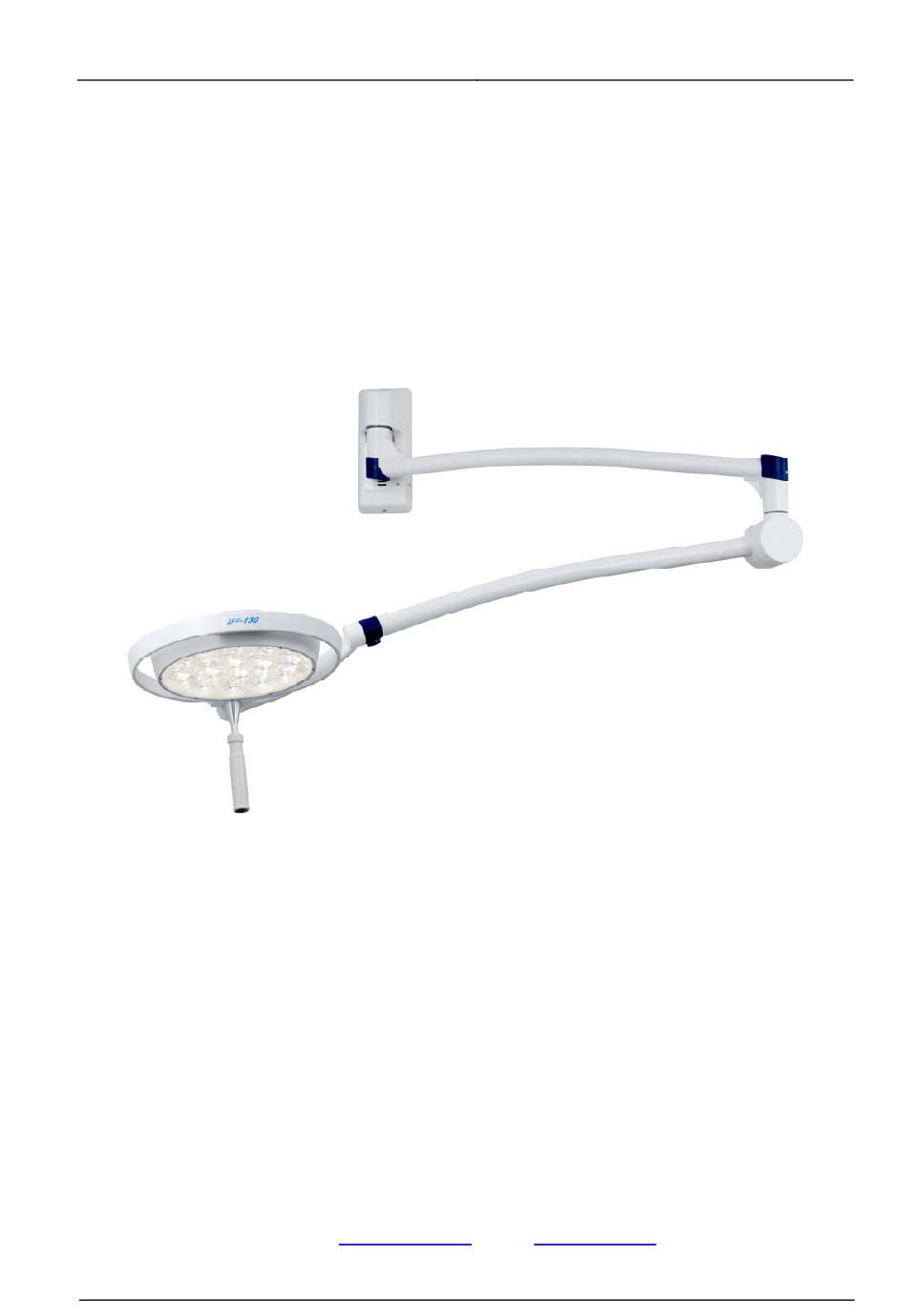

Acrobat-Swing Wand
Montageanleitung Gebrauchsanweisung
Wandleuchten:
Dr. Mach
59860002

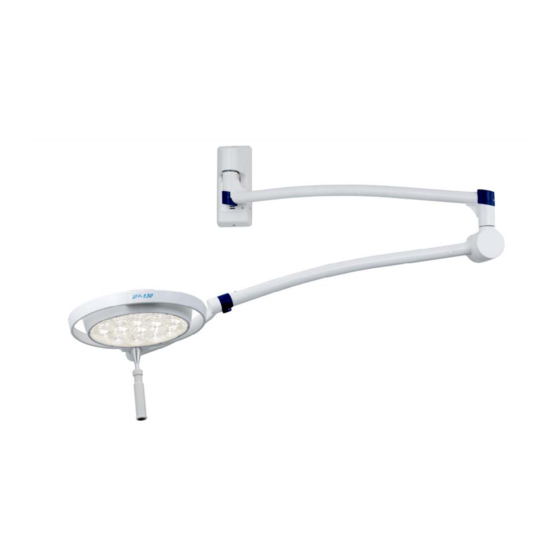

ACROBAT-SWING
WANDMODELL
Mach 120 ...............................
Mach 120F .............................
Mach 130 ...............................
Mach 130F .............................
Mach LED 120 .......................
Mach LED 120 F ....................
Mach LED 130 .......................
Mach LED 130 F ....................
GmbH u. Co., Floßmannstrasse 28, D-85560 Ebersberg
Tel.: +49 (0)8092 2093 0, Fax +49 (0)8092 2093 50
Internet: www.dr-mach.com, E-mail:
Ausgabe 12
Dr. Mach
Leuchten + Technik
Bestell-Nr. 120 110 2202
Bestell-Nr. 120 220 2202
Bestell-Nr. 130 120 2202
Bestell-Nr. 130 230 2202
Bestell-Nr. 120 310 2202
Bestell-Nr. 130 420 2202
Bestell-Nr. 130 330 2202
Bestell-Nr. 130 430 2202
info@dr-mach.de
19.08.2011 / Bak Seite 1/18

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für dr.mach ACROBAT-SWING

Inhaltszusammenfassung für dr.mach ACROBAT-SWING

  • Seite 1 Dr. Mach Acrobat-Swing Wand Leuchten + Technik Montageanleitung Gebrauchsanweisung ACROBAT-SWING WANDMODELL Wandleuchten: Mach 120 ....... Bestell-Nr. 120 110 2202 Mach 120F ......Bestell-Nr. 120 220 2202 Mach 130 ....... Bestell-Nr. 130 120 2202 Mach 130F ......Bestell-Nr. 130 230 2202 Mach LED 120 .......

  • Seite 2: Inhaltsverzeichnis

    4. Elektrischer Anschluß ......................Seite 9 4.1 Vorbereitung des Elektroanschlusses ................ Seite 9 4.2 Standort des Transformators bei Dr. Mach Leuchten ..........Seite 9 4.3 Wandleuchten mit externem Trafo ................Seite 9 5. Montage der Gelenkarme und der Leuchte ..............Seite 10 5.1 Montage der Gelenkarme an der Wandkonsole ............

  • Seite 3: Statischer Nachweis

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik Statischer Nachweis Hinweis: Der statische Nachweis muss vor der Montage der Decken- oder Wandbefesti- gung erfolgen! Die Tragfähigkeit der Konstruktion muß von einem Statiker geplant, überprüft und bestätigt werden. Die jeweils gültigen regionalen Baubestimmungen sind zu beachten.

  • Seite 4: Sicherheitshinweis

    Keine Haftung des Herstellers bei Personen- oder Sachschäden, wenn die Aufhängungen zweckentfremdet oder falsch bedient werden oder zweckentfremdet eingesetzt werden. Wegen des systembedingten geringen Gewichtes der Dr. Mach Leuchten ist die Verwendung einer Ge- genplatte nicht prinzipiell notwendig. Abhängig von Stabilitätsbedingungen kann eine Wandmontage mit Gegenplatte notwendig sein.

  • Seite 5: Montageübersicht Wandleuchten

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik 2. Montageübersicht Wandleuchten Typ 1: Mach 120; Mach 120F Wandkonsole Wand Leuchte Ausleger Federarm Typ 2: Mach 130; Mach 130F Wandkonsole Wand Leuchte Ausleger Federarm 59860002 Ausgabe 12 19.08.2011 / Bak Seite 5/18...
  • Seite 6 Dr. Mach Acrobat-Swing Wand Leuchten + Technik 59860002 Ausgabe 12 19.08.2011 / Bak Seite 6/18...

  • Seite 7: Wandbefestigung

    3.1 Vorbereitende Arbeiten an der Wand Verankerung mit Dübel Falls Dübel im Lieferumfang dabei sind, bitte verwenden Sie diese nicht! Die Fa. Dr. Mach kann keine Gewährleistung übernehmen, dass die mitgelieferten Dübel zu der vorhandenen Wand passen. Je nach Beschaffenheit der vorhandenen Wand lassen Sie sich bitte die passenden Dübel nach...

  • Seite 8: Montage Des Wandlagers

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik 3.2 Montage des Wandlagers Bei der Montage des Wandlagers wie folgt vorge- hen: Verankerung mit Dübel • Montieren Sie das Wandlager mit denen vom Statiker empfohlenen Dübeln (siehe Kapitel 4.1). • Die Blende 1, die Abdeckung 2 und die Kappe 3 aufsetzen, so daß...

  • Seite 9: Wandbefestigungen, Raumhöhen

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik 3.2.1 Wandbefestigung, Raumhöhen Wandbefestigung Raumhöhen H Wandaufhängungen Hmin, damit die Untere Bohrung für Hmin, damit der Durchgangshöhe Leuchten Wandlager Federarm nachge- von 2000mm (mindestens) stellt werden kann gewährleistet ist Mach 120 2274 2505...

  • Seite 10: Elektrischer Anschluß

    Bei Anschluß an externem Transformator wird die anfallende Spannung U wegen fehlender Last und zu erwartenden Leitungsverlusten ca. 10% bis 20% über der Nennspannung liegen. Eine Anpassung ist erst nach erfolgter Endmontage der Leuchte sinnvoll. 4.2 Standort des Transformators bei Dr. Mach Leuchten Trafo im Leuchten...

  • Seite 11: Montage Der Gelenkarme Und Der Leuchte

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik 5. Montage der Gelenkarme und der Leuchte 5.1 Montage der Gelenkarme an der Wandkonsole Bei der Montage der Gelenkarme wie folgt vorge- hen: • Die Schraube 1 lösen. • Die Abdeckung 2 inkl. Schleifkontakt-Stecker abnehmen.

  • Seite 12: Montage Der Leuchte Am Federarm

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik 5.2 Montage der Leuchte am Federarm ACHTUNG! Angabe der Anschlussspannung beachten! Kupplungszapfen Leuchtenbügel Aufkleber mit Spannungsangabe Jede Leuchte hat in unmittelbarer Nähe des Kupplungszapfens am Leuchtenbügel einen roten Aufkleber mit der Angabe der Betriebsspannung der Leuchte.
  • Seite 13 Dr. Mach Acrobat-Swing Wand Leuchten + Technik Warnung: Der nach unten gedrückte Federarm kann hochschnellen und zu Verletzungen füh- ren. Während der Montage der Leuchte dürfen sich keine Personen im Schwenkbereich des Schraube 13 nicht entfernen, sie dient Federarmes aufhalten.

  • Seite 14: Reinigung

    7. STK und Wartung Hinweis: Bei allen Wartungs- und Prüfungsarbeiten die Leuchte ausschalten und den Netzstecker ziehen. Die Leuchte gegen Wiedereinschalten sichern. 7.1 Regelmäßige Wartungsarbeiten Die Acrobat-Swing Wandaufhängung ist einmal pro Jahr folgenden Prüfungen / Wartungen zu unterzie- hen: • Lackschäden •...

  • Seite 15: Einstellung Der Federkraft

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik 7.2 Einstellung der Federkraft Federn unterliegen einem natürlichen Verschleiß. So kann die Federkraft nach längerem Betrieb nach- lassen und muß nachgestellt werden. Hinweis: Stellen Sie die Federkraft so ein, daß der Federarm mit der Leuchte in jeder gewünschten Position stehen bleibt.

  • Seite 16: Daten

    Vorschriften hinsichtlich der Entsorgung enthalten. Zur Vermeidung von Umwelt- und Personenschäden bitten wir Sie daher, uns anzusprechen, wenn Sie die Wandaufhängung entsorgen wollen. 10. CE- Kennzeichnung Die Produkte Acrobat-Swing Wandaufhängung entsprechen der Richtlinie 93/42/EWG für Medizinprodukte des Rates der Europäischen Gemeinschaften. 59860002 Ausgabe 12 19.08.2011 / Bak Seite 16/18...

  • Seite 17: Abmessungen Und Schwenkradien

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik 10. Abmessungen und Schwenkradien 59860002 Ausgabe 12 19.08.2011 / Bak Seite 17/18...

  • Seite 18: Ersatzteile

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik 12. Ersatzteile 01,02 23,24 23,24 Mach 120 Mach 130 16(25) 16(25) 19,20 21,22 59860002 Ausgabe 12 19.08.2011 / Bak Seite 18/18...

  • Seite 19: Ersatzteilliste

    Dr. Mach Acrobat-Swing Wand Leuchten + Technik 13. Ersatzteilliste Pos. Stck Benennung EDVNR Bemerkung Wandlager Swing 230V / 24V mit Trafo 74842001 Ondal 1513566 für Mach 120 Wandlager Swing ohne Trafo 74844001 Ondal 1513565 für Mach 130 Wandlagerabdeckung 74841003 Wandlagerblende...
