Trigenflex R96
2. Bedienen der Leuchte Trigenflex R96
Die zwischen Reflektor und Splitterschutzscheibe befindliche dielektrische Filterscheibe verhindert eine
schädliche Erwärmung des beleuchteten Feldes.
Eine Verwendung der Leuchte ohne diesen Filter ist nicht zulässig.
2.1 Prüfen der Leuchte Trigenflex R96 mit Helligkeitsregulierung
•
Messung und Einstellung der Spannung
Vor Inbetriebnahme der OP-Leuchten ist eine Messung und gegebenenfalls eine Einstellung der Span-
nung vorzunehmen. Nur so kann eine einwandfreie Funktionsweise gewährleistet werden.
Wird die Leuchte umgehängt, ist die Überprüfung zu wiederholen.

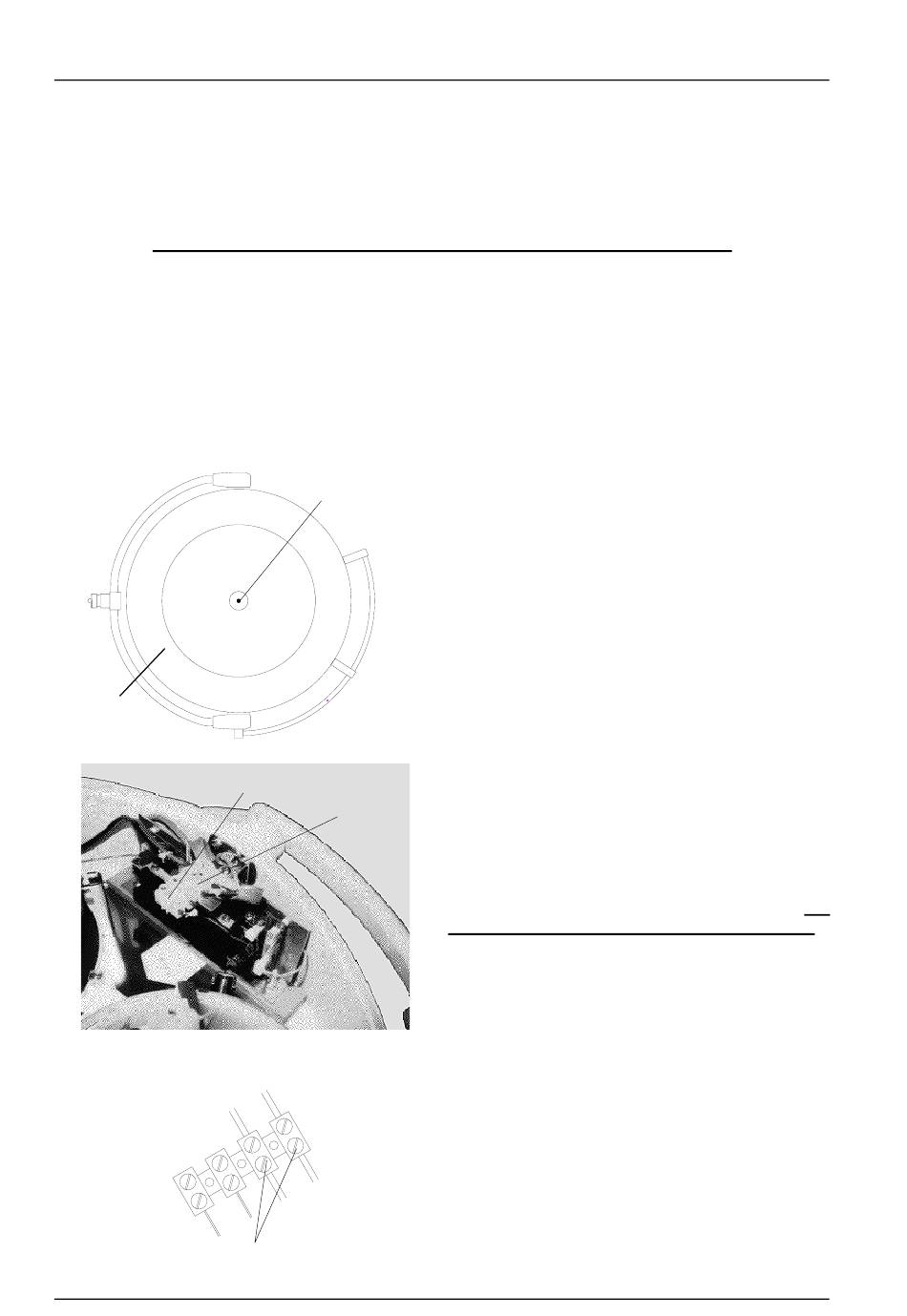

♦ Messung der Spannung an den Halogenlampen
16
Messpunkt 3+4
♦ Einstellung der Spannung an den Halogenlampen
59230001
Decke, Wand, Stativ
17
Messpunkt 1+2
Meßpunkt 1+2
Ausgabe 05
Leuchte an der Decken- bzw. Wandaufhängung
montieren.
Die zentral sitzende Schraube 17 am Gehäuse
öffnen und Gehäuse-Oberteil 16 abheben.
Leuchte einschalten und an den Meßpunkten 1+2
Spannung messen.
Achtung!
Es ist darauf zu achten, daß die Dichtung 11
nach erfolgter Messung beim aufsezten das
Gehäuses-Oberteils 16 korrekt auf dem Gehäu-
se-Unterteil 12 liegt.
Die Messpunkte zur Überprüfung der Spannung
finden befinden sich in jeder Trigenflex-Leuchte an
derselben Position.
Die Messpunkte sind in der Abbildung gekenn-
zeichnet.
An den Messpunkten 1 + 2 wird die an den Halo-
genlampen anliegende Spannung gemessen. Die
Leuchte ist auf maximale Helligkeit eingestellt.
Die Spannung AC oder DC hängt von der externen
Stromversorgung ab.
Sollspannung 22,8-23,8V.
Wird eine zu hohe oder zu niedrige Spannung ge-
messen, ist der Sollspannung an der Stromversor-
gung einzustellen.
Die Einstellung erfolgt bei Transformatoren sekun-
därseitig durch Umklemmen der Zuleitungen.
