Trigenflex
Decke, Wand, Stativ
4
5
59230002
1 2
3
9
8
6
Ausgabe 06

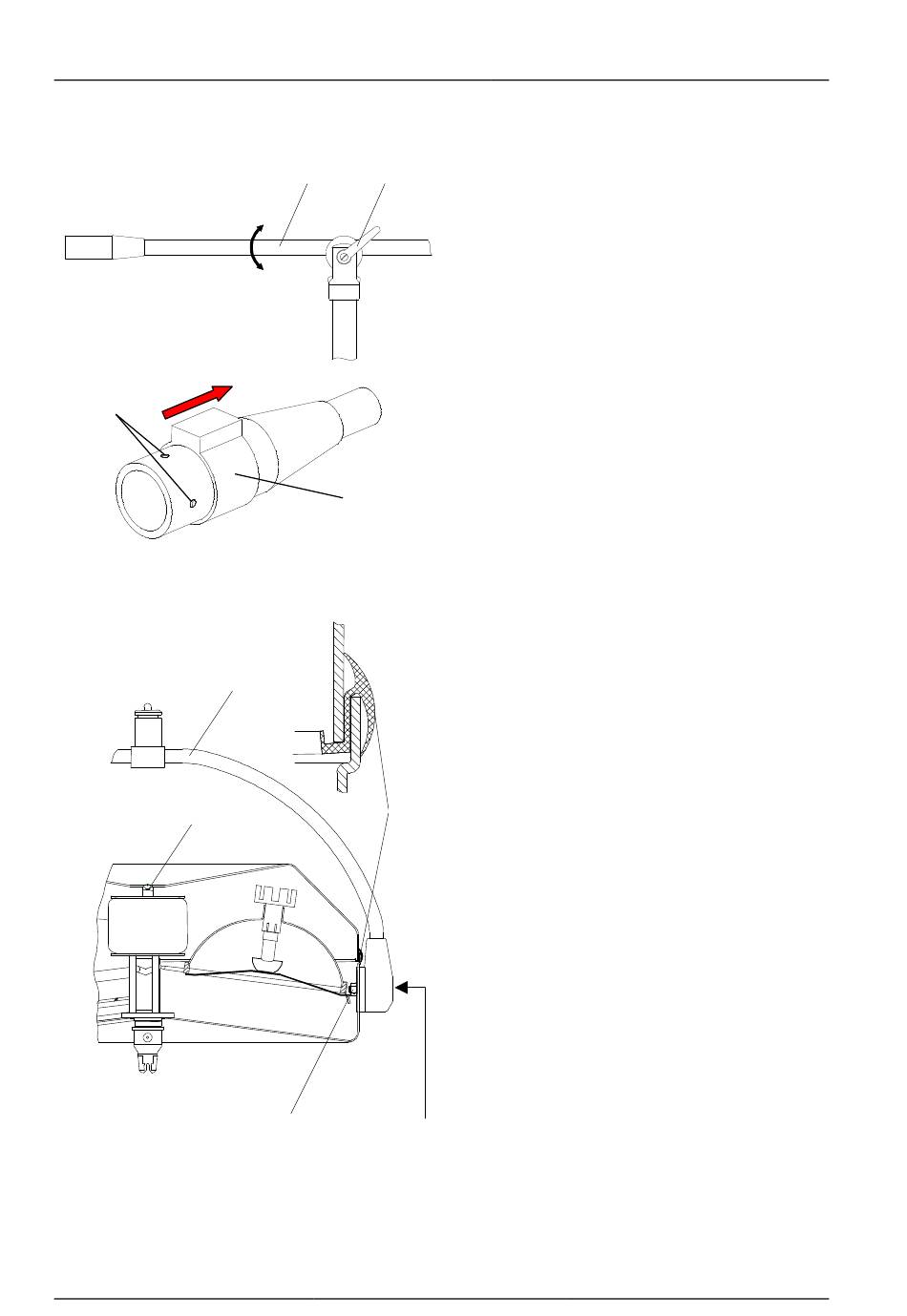

4.2 Einstellungen am Stativ

♦ Querarm
Die Beweglichkeit des Querarmes 1 kann mit dem
Feststellhebel 2 eingestellt werden.

♦ Einstellen der Bremsstifte

Die Sicherungshülse 3 zurückschieben.
Die vier Bremsstifte 4 M4 mit einem Schrauben-
dreher fester anziehen (Drehung im Uhrzeiger-
sinn).
4.3 Einstellungen am Leuchtenkörper
♦ Einstellung des Gehäusebügels
Wenn die Leuchte nicht mehr in der eingestellten
Position stehenbleibt, kann es unter Umständen
notwendig sein, den Gehäusebügel 9 einzustellen.
• Die Leuchte ausschalten.
• Die Linsensenkschraube 5 mit einem Kreuz-
schlitzschraubendreher öffnen.
• Das Gehäuse-Oberteil abnehmen.
• Die Muttern 6 auf beiden Seiten mit einem Ga-
bel- oder Ringschlüssel SW14 etwas fester an-
ziehen oder lockern. Dabei den jeweiligen
Schraubenschlitz 7 mit einem Schraubendreher
halten.
• Die Dichtung 8 nach erfolgter Einstellung kor-
rekt auf das Gehäuse-Unterteil legen. Das Ge-
häuse-Oberteil einseitig leicht schräg so aufle-
gen, daß die Dichtung sauber auf dessen Um-
fang anliegt.
• Die Dichtung mit einem runden Hilfsmittel
(Reißnadel oder kleiner Schraubendreher) an-
heben und das Gehäuse-Oberteil absenken, bis
es gleichmäßig auf dem gesamten Umfang auf-
sitzt.
7
• Das Oberteil anschließend mit der Linsensenk-
schraube 5 festschrauben.
Dr. Mach
Leuchten + Technik
06.02.2010 / Bak Seite 12/26
