4.4.2 Wechseln der Sicherungen

♦ Decke/ Wand/ Stativ-Modell
Anschluß 24V AC/DC
Bei den Ausführungen mit Anschluß an das 24V
AC/DC -Netz sind die nötigen Sicherungen bauseits
installiert.
Hinweis des örtlichen Installateurs beachten.
♦ Decke/ Wand-Modell
Anschluß 230V/120V AC
Eingebauter Ringkerntrafo
Die am Leuchtengehäuse (bei Ausführung mit
Ringkerntrafo) angebrachten Sicherungen verhin-
dern bei Kurzschluß das Durchbrennen des Trafos.
Glassicherung 5x20/2,00A/250V/T für 230 V
Glassicherung 5x20/4,00A/250V/T für 120 V
Wenn die Glühlampen nicht mehr brennen, zuerst
Glühlampen, dann die Sicherungen prüfen.
• Die Leuchte ausschalten.
• Den schwarzen Sicherungshalter 1 mit einem
Schraubendreher ¼ gegen den Uhrzeigersinn
drehen.
• Die Sicherungen auswechseln.
• Den Sicherungshalter unter leichtem Druck ein-
setzen und im Uhrzeigersinn drehen (Bajonett-
1 verschluß).
♦ Stativ-Modell
Anschluß 230V AC

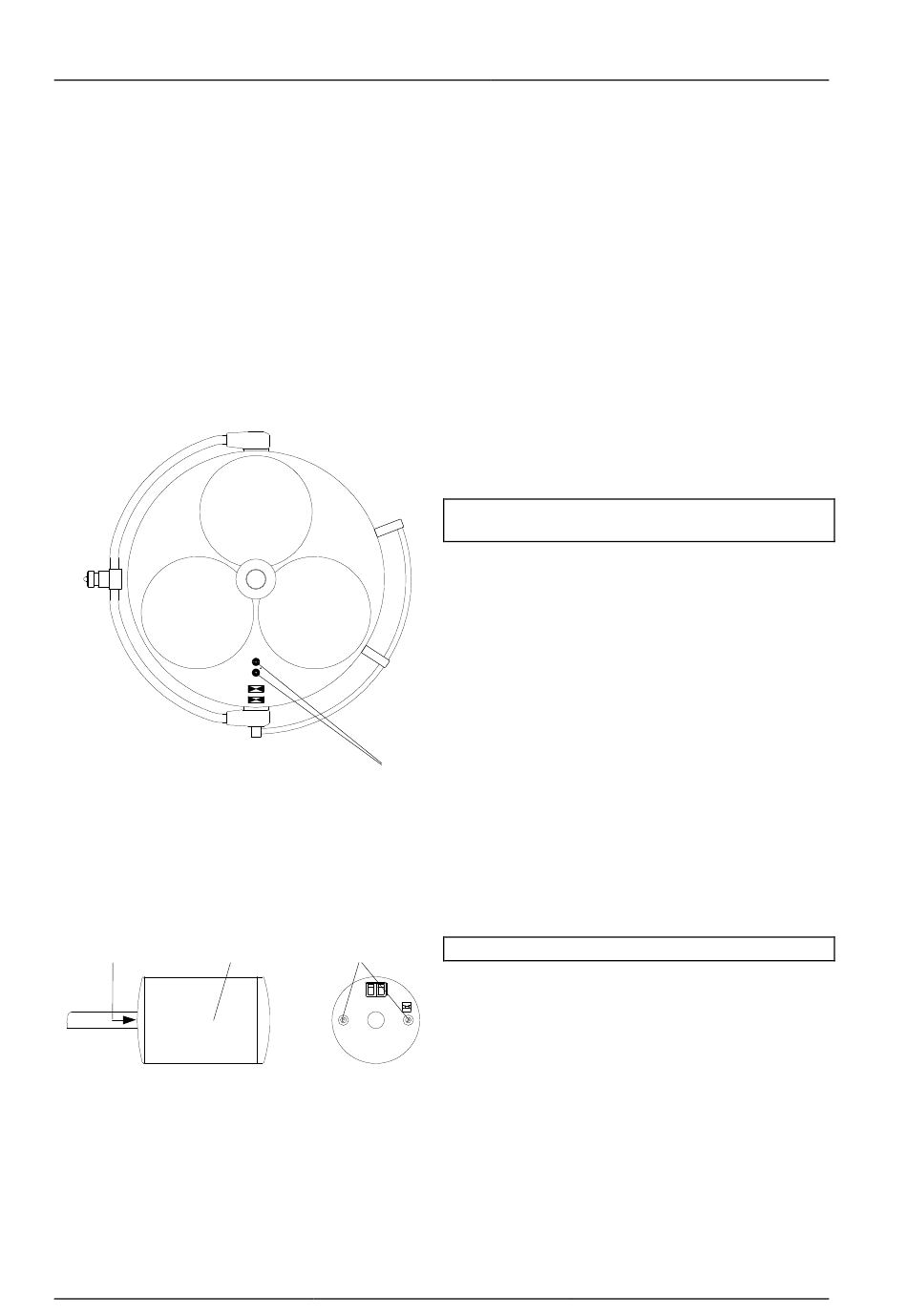

Die Sicherungen 1 befinden sich im Gegengewicht
2 (siehe Abbildung).
1
Glassicherung 5x20/2,00A/250V/T für 230 V
• Die Leuchte ausschalten.
• Den schwarzen Sicherungshalter 1 mit einem
Schraubendreher ¼ gegen den Uhrzeigersinn
drehen.
• Die Sicherungen auswechseln.
• Den Sicherungshalter unter leichtem Druck ein-
setzen und im Uhrzeigersinn drehen (Bajonett-
verschluß).
