Dr. Mach
Quintaflex R96
Leuchten + Technik

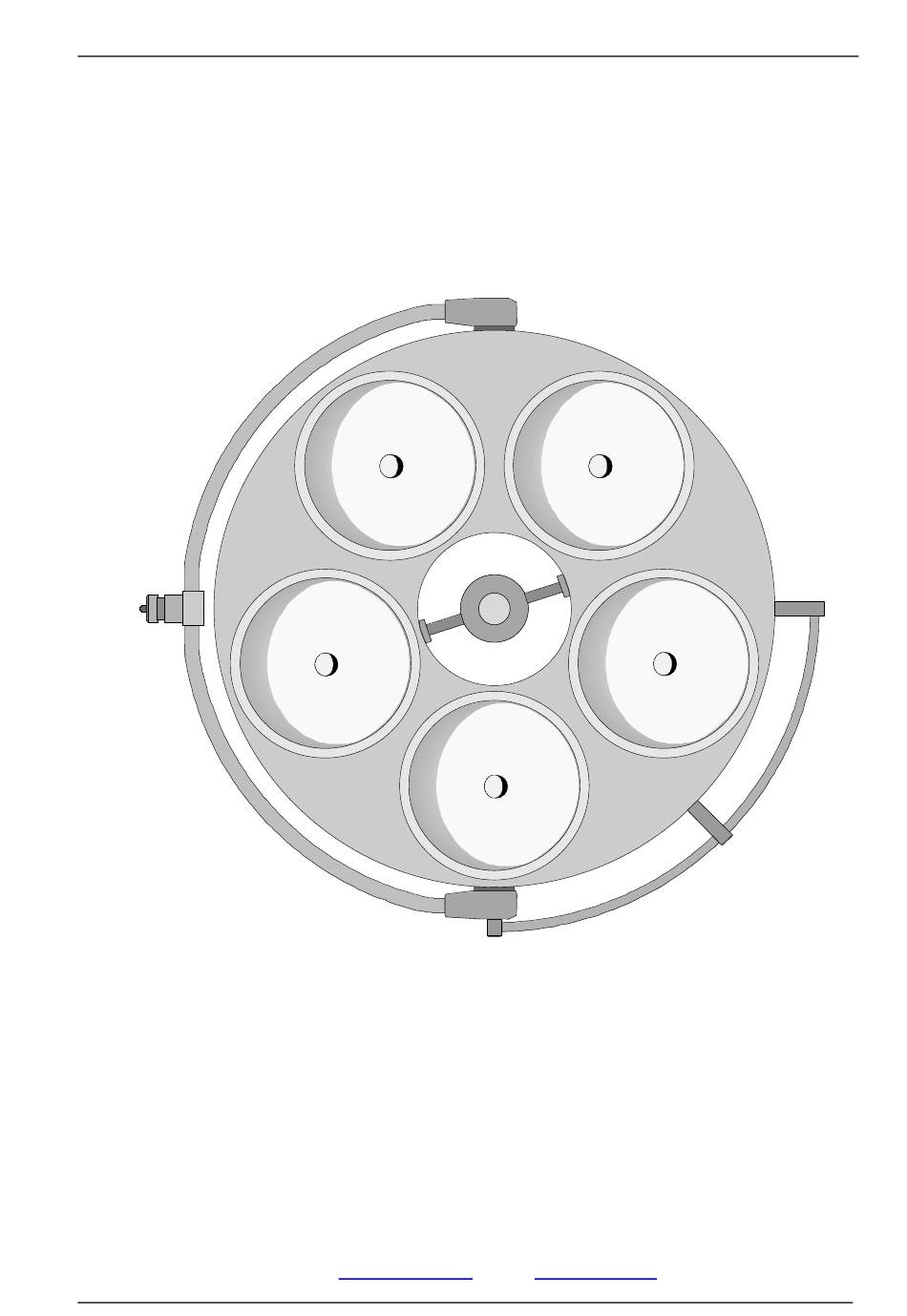

GEBRAUCHSANWEISUNG

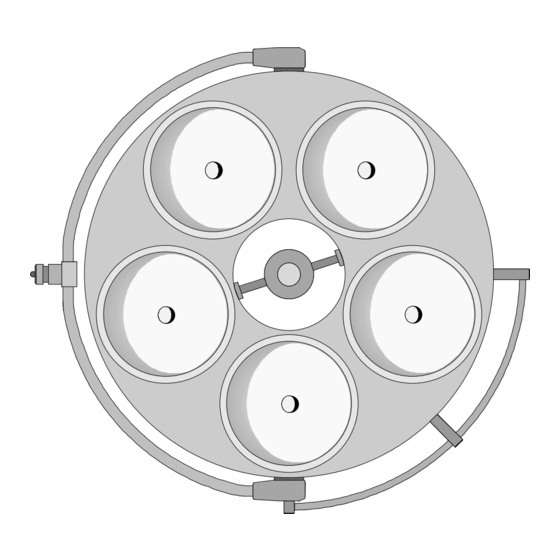

Quintaflex R96
Decken-Leuchte-Einzeln ___________________________ Art. Nr. 5502 3031 27
Art. Nr. 5502 3031 30
Decken-Leuchte-Kombinationen
Dr. Mach
GmbH u. Co., Flossmannstrasse 28, D-85560 Ebersberg
Tel.: +49 (0)8092 2093 0, Fax +49 (0)8092 2093 50
Internet: www.dr-mach.com, E-mail:
info@dr-mach.de
59250001
Ausgabe 05
28.09.2006 / Bak Seite 1/18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für dr.mach Quintaflex R96
Inhaltszusammenfassung für dr.mach Quintaflex R96
- Seite 1 Dr. Mach Quintaflex R96 Leuchten + Technik GEBRAUCHSANWEISUNG Quintaflex R96 Decken-Leuchte-Einzeln ___________________________ Art. Nr. 5502 3031 27 Art. Nr. 5502 3031 30 Decken-Leuchte-Kombinationen Dr. Mach GmbH u. Co., Flossmannstrasse 28, D-85560 Ebersberg Tel.: +49 (0)8092 2093 0, Fax +49 (0)8092 2093 50 Internet: www.dr-mach.com, E-mail:...
-
Seite 2: Inhaltsverzeichnis
Leuchten + Technik Inhaltsverzeichnis 1. Sicherheitshinweise................Seite 3 2. Bedienen der Leuchte Quintaflex R96............Seite 4 2.1 Prüfen der Leuchte Quintaflex R96 mit Helligkeitsregulierung..Seite 4 2.2 EIN/AUS Schalter ................Seite 6 2.3 Positionierung...................Seite 6 2.4 Einstellung des Leuchtfeldes (Leuchtfelderzusammenführung) ..Seite 6 3. Reinigung ....................Seite 7 3.1 Sterilisierbarer Handgriff..............Seite 7... -
Seite 3: Sicherheitshinweise
Dr. Mach Quintaflex R96 Leuchten + Technik Sehr geehrter Kunde! Sie haben mit diesem Produkt das von Dr. Mach neu entwickelte Lichtsystem R96 erworben. Dieses Lichtsystem zeichnet sich durch einen für Untersuchungen und Chirurgie bisher uner- reichten allgemeinen Farbwiedergabewert R =96,5 aus. -
Seite 4: Bedienen Der Leuchte Quintaflex R96
Leuchten + Technik 2. Bedienen der Leuchte Quintaflex R96 2.1 Prüfen der Leuchte Quintaflex R96 mit Helligkeitsregulierung Die Leuchte Quintaflex R96 ist optional mit der Funktion der Helligkeitsregulierung ausgestattet. Die Hel- ligkeit kann bequem mittels einer Folientastatur am Kardanbügel eingestellt werden. •... - Seite 5 Dr. Mach Quintaflex R96 Leuchten + Technik ♦ Messung der Spannung für die Steuerplatine Es ist nachzuprüfen, ob die Stromversorgung AC oder DC liefert. Messung der Spannung bei DC Die Polarität ist bei der Installation zu beachten. Sollte die Helligkeitsregulierung nicht wie gewünscht funktionieren, ist der PLUS- und der MINUS-Pol an der Stromversorgung zu wechseln.
-
Seite 6: Ein/Aus Schalter
Leuchtenkörperbügels aufgeschoben. Achtung: Obige Ausführungen gelten für Deckenmodel- 2.4 Einstellung des Leuchtfeldes (Leuchtfelderzusammenführung) Die Leuchten Quintaflex R96 sind mit der Funktion der Leuchtfelderzusammenführung ausgestattet. Das heißt, die einzelnen Leuchtfelder können zu einem Leuchtfeld zusammengefführt werden, wie in der Abbildung gezeigt. -
Seite 7: Reinigung
Dr. Mach Quintaflex R96 Leuchten + Technik 3. Reinigung 3.1 Sterilisierbarer Handgriff Die Leuchte ist ab Werk mit der Griffhülse 1 aus- gestattet. Die abnehmbare Griffhülse ist dampfsteri- lisierbar und muß vor erstmaligem Gebrauch, sowie vor jedem weiteren Gebrauch gereinigt, desinfiziert und sterilisiert werden. - Seite 8 Dr. Mach Quintaflex R96 Leuchten + Technik Bei der Reinigung / Desinfektion sind folgende Vorgänge zu beachten: Vorgang Zeit (Sek.) Zone 1 Vorspülen außen kalt 10 – 15°C Waschen sauer außen 35°C Abtropfzeit Nachspülen außen, ca. 80°C Abtropfzeit Nachspülen außen, ca. 80°C...
-
Seite 9: Leuchtenkörper, Splitterschutzscheibe
Dr. Mach Quintaflex R96 Leuchten + Technik 3.2 Leuchtenkörper, Splitterschutzscheibe Der Leuchtenkörper 2 ist mit einer hochwertigen Oberfläche versehen. Die Oberfläche der Leuchte kann leicht durch feuchtes Abwischen mit einem üblichen Reinigungsmittel sauber gehalten werden. Die Splitterschutzscheiben 3 bestehen aus einem hochwertigen Kunststoff. -
Seite 10: Einstellungen An Der Deckenaufhängung
Dr. Mach Quintaflex R96 Leuchten + Technik Die Leuchte ist konstruktiv so aufgebaut, daß regelmäßige Wartungsintervalle nicht notwendig sind. Es wird allerdings empfohlen, einmal jährlich die Drehgelenke mit einem säurefreien Fett nachzufetten. Achtung: Die dazu notwendige Demontage von Leuchtenkörper und Federarm (bei Wand- und Deckenmodell darf erst durchgeführt werden, nachdem die Montagesicherung eingelegt und fest-... - Seite 11 Dr. Mach Quintaflex R96 Leuchten + Technik ♦ Einstellung des zentralen Federarmes Bohrung 3 Hinweis: Die Federkraft muß so eingestellt werden, daß der Federarm mit Leuchte / Endgerät in jeder gewünschten Position stehenbleibt. • Sechskantschlüssel SW5 in die Bohrung 1 ste- cken.
-
Seite 12: Einstellungen Am Leuchtenkörper
Dr. Mach Quintaflex R96 Leuchten + Technik 4.2 Einstellungen am Leuchtenkörper ♦ Einstellung der Gehäusebügel • Die Leuchte ausschalten. • Die beiden Senkschrauben 1 (durch Dichtung 4 verdeckt) einem Kreuzschlitz- Schraubendreher öffnen und das Leuchtenge- häuse-Oberteil vorsichtig aus der Dichtung he- ben. -
Seite 13: Wechsel Von Ersatzteilen
Dr. Mach Quintaflex R96 Leuchten + Technik 4.3 Wechsel von Ersatzteilen 4.3.1 Wechseln der Halogenlampen Dr. Mach verwendet speziell abgestimmte Halogen- lampen als Leuchtmittel. Es dürfen nur Original-Ersatzlampen von Dr. Mach eingesetzt werden. Die Verwendung anderer Lampen kann zu deutli- chen Verringerung der Lichtleistung und einer Er- höhung der Wärmebelastung führen. -
Seite 14: Wechseln Der Filterscheibe
Dr. Mach Quintaflex R96 Leuchten + Technik 4.3.3 Wechseln der Filterscheibe Die zwischen Reflektor und Splitterschutzscheibe befindliche dielektrische Filterscheibe verhindert eine schädliche Erwärmung des beleuchteten Fel- des. Eine Verwendung der Leuchte ohne diese Fil- terscheibe ist nicht zulässig. • Die Leuchte ausschalten. -
Seite 15: Daten
Dr. Mach Quintaflex R96 Leuchten + Technik 5. Daten 5.1 Technische Daten 5.2 Umgebungsbedingungen Betrieb Min. Max. Temperatur +10°C +40°C Relative Luftfeuchtigkeit Luftdruck 700 hPa 1060 hPa Transport / Lagerung Min. Max. Temperatur -10°C +50°C Relative Luftfeuchtigkeit Luftdruck 700 hPa... -
Seite 16: Kennzeichnungen
Spannung, Leistung Sockel Wirkungsweise 6.2 CE-Kennzeichnung Die Produkte Quintaflex R96 entsprechen der Richtlinie 93/42/EWG für Medizinprodukte des Rates der Europäischen Gemeinschaften. 7. Entsorgung Die OP-Leuchte Quintaflex R96 beinhaltet keine Gefahrengüter. Am Ende der Produkt-Lebenszeit sollten die Bestandteile der Leuchte ordnungsgemäß entsorgt werden. -
Seite 17: Ersatzteile
Dr. Mach Quintaflex R96 Leuchten + Technik 8.Ersatzteile Anschluß 24V – Deckenmodell 59250001 Ausgabe 05 28.09.2006 / Bak Seite 17/18... -
Seite 18: Ersatzteilliste
Dr. Mach Quintaflex R96 Leuchten + Technik 9.Ersatzteilliste Pos. Stck Benennung EDVNR Bemerkung Leuchtenbügel Standard, komplett 25100001 Schleifkontakt – Stecker 07102001 Je 1x in 1 und 25, 26 Bolzen 22080203 W ellenscheibe 65542002 Druckscheibe 07011204 Sechskantmutter M10x1 DIN 439 67900001 Griffhülse sterilisierbar...
