MACH 130F/130
Die Leuchte ist konstruktiv so aufgebaut, dass regelmäßige Wartungsintervalle nicht notwendig sind. Es
wird allerdings empfohlen, alle zwei Jahre die Drehgelenke mit einem säurefreien Fett nachzufetten.
X
+
59100001
Decke, Wand, Stativ
4. Wartung
Bohrung 1
2
10°
1
-
SW5
Ausgabe 12
4.1 Einstellung an der Decken / Wand-
aufhängung
♦ Einstellung des Federarmes
(Leuchtenkombinationen)
Hinweis:
Die Federarme sind zum Ausgleich des Leuch-
tengewichtes / Endgerätegewichtes mit unter-
schiedlichen Federn ausgestattet.
Die Federkraft so einstellen, daß der Federarm mit
der Leuchte / mit dem Endgerät in jeder gewünsch-
ten Position stehen bleibt.
•

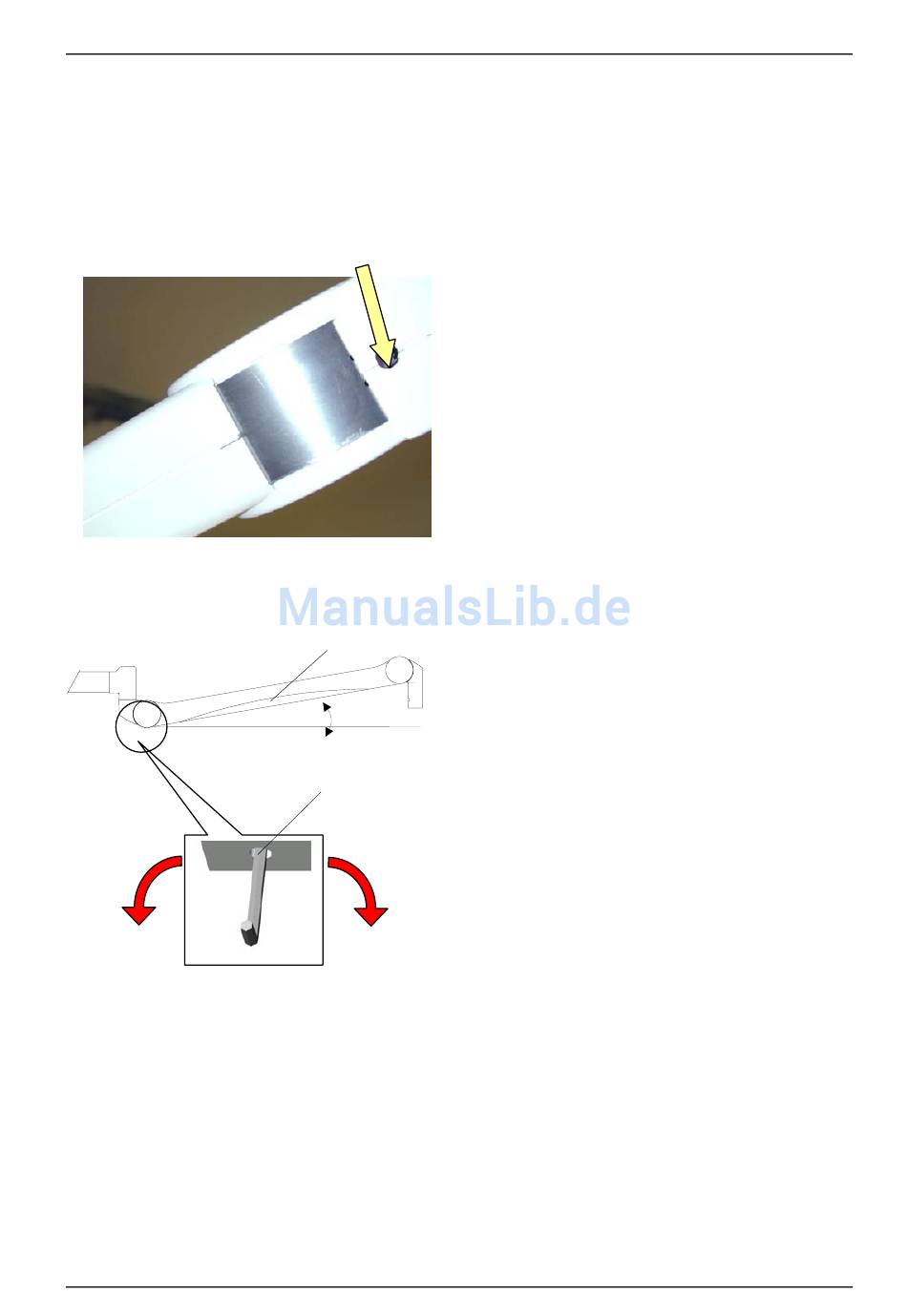

An der von der Einzelheit X gekennzeichneten
Stelle befindet sich die Bohrung 1.
•
Den Federarm 2 in eine Position bringen, die
ca. 10° zur Horizontalen beträgt.
•
Den Sechskantschlüssel SW5 in die Bohrung 1
stecken. Bei eventueller Schwergängigkeit die
kurze Seite des Schlüssels in die Bohrung ste-
cken.
Der Federarm sinkt ab, die Federkraft ist zu gering:
•
Die Einstellschraube nach links in Richtung +
drehen.
Der Federarm steigt nach oben, die Federkraft ist
zu hoch:
•
Die Einstellschraube nach rechts in Richtung -
drehen.
Falls die Leuchte nach der Einstellung der Fe-
derkraft nicht mehr in der gewünschten Positi-
on stehen bleibt, müssen die Federn durch ei-
nen Servicetechniker ausgewechselt werden
Dr. Mach
Leuchten + Technik
07.02.2005 / Bak Seite 9/28
