12.1.2
Bei Ausführung nachlaufendes Rad (optional)
Pos: 36.14 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Bild nachlaufendes Rad Swadro TC 680_TC 760_TC 760 X-tr @ 223\mod_1392119370891_6.docx @ 1809411 @ 2 @ 1
I
II
III
Abb. 46
Pos: 36.15 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092559 @ @ 1
Pos: 36.16 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselneigung einstellen Text Position Swadro TC 680_TC 760 @ 223\mod_1392115158094_6.docx @ 1809015 @ 2 @ 1
Kreiselneigung einstellen:
Pos. I = Kreiselneigung nach hinten
Pos. II = Kreiselfahrwerk steht waagerecht
Pos. III = Kreiselneigung nach vorne
Pos: 36.17 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Vorgehensweise Swadro TC 680_TC 760 @ 223\mod_1392115608969_6.docx @ 1809284 @ @ 1
Nicht unter die angehobenen Kreisel treten.
•
Die Kreiselarme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
•
Um die Kreiselneigung einzustellen, die hinteren Tasträder demontieren und im Lochbild
versetzen.
Pos: 36.18 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselneigung einstellen über Langloch Swadro TC 680_TC 760 @ 223\mod_1392129663856_6.docx @ 1811115 @ 2 @ 1

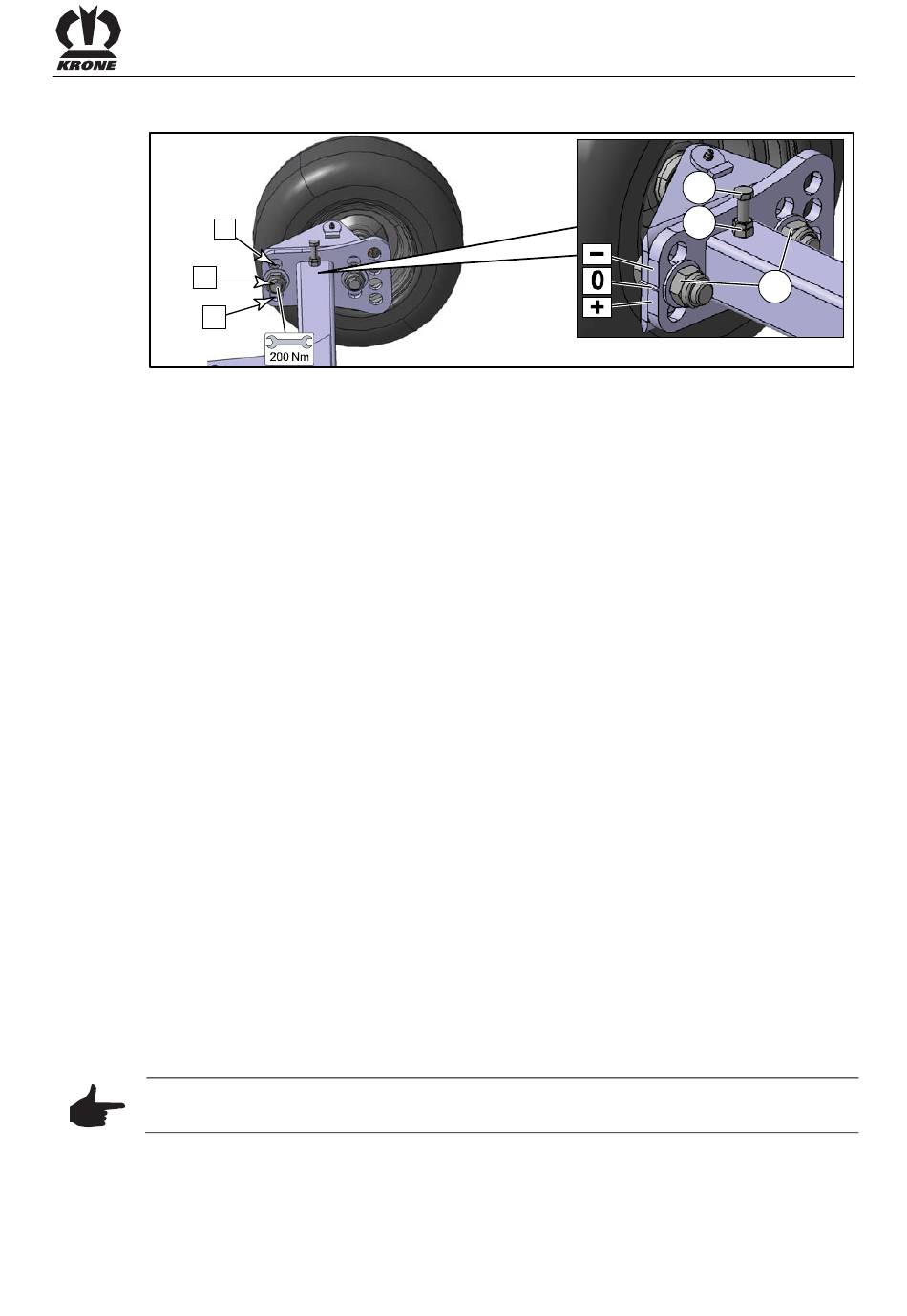

Feinjustierung durch Schraube am Langloch (3):
+ = Kreiselneigung nach vorne
0 = Kreiselfahrwerk steht waagerecht
− = Kreiselneigung nach hinten
Nicht unter die angehobenen Kreisel treten.
•
Die Kreiselarme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
•
Die Kontermutter (1) lösen.
•
Um das Tastrad verstellen zu können die Anschlagschraube (2) mehrere Gewindegänge
nach oben drehen.
•
Die Muttern (3) soweit lösen, dass die Schrauben noch eine Rest-Klemmwirkung haben,
damit das Tastrad nicht verrutscht.
•
Um die Kreiselneigung einzustellen, das Tastrad verschieben.
•
Mit der Anschlagschraube (2) die Verstellung arretieren.
•
Die Kontermutter (1) festziehen.
•
Die Muttern (3) festziehen.
Pos: 36.19 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Hinweis schweres Futter - Fahrwerk innen möglichst niedrig einstellen @ 4\mod_1213084838226_6.docx @ 86149 @ @ 1
Hinweis
Bei schwerem Futter Fahrwerk innen möglichst niedrig einstellen!
