Erstinbetriebnahme
Pos: 24.13.1 /Überschriften/Überschriften 2/F-J/Gelenkwelle @ 0\mod_1199781879794_6.docx @ 34535 @ @ 1
8.5
Gelenkwelle
Pos: 24.13.2 /Überschriften/Überschriften 3/K-O/Längenanpassung @ 1\mod_1201687632810_6.docx @ 53582 @ @ 1
8.5.1
Längenanpassung
Pos: 24.13.3 /BA/Erstinbetriebnahme/Gelenkwelle/Traktorwechsel Gelenkwellenlänge beachten @ 6\mod_1214996938591_6.docx @ 97734 @ @ 1
ACHTUNG! - Traktorwechsel
Auswirkung: Materialschäden an der Maschine
Bei der erstmaligen Verwendung der Maschine und bei jedem Traktorwechsel Gelenkwelle auf
die korrekte Länge überprüfen. Sollte die Gelenkwelle in der Länge nicht an den Traktor
passen, unbedingt Kapitel „Längenanpassung der Gelenkwelle" beachten.
Pos: 24.13.4 /BA/Inbetriebnahme/Erstinbetriebnahme/Gelenkwelle/Schwader/Längenanpassung Bild Schwader @ 2\mod_1202364902991_6.docx @ 58842 @ @ 1

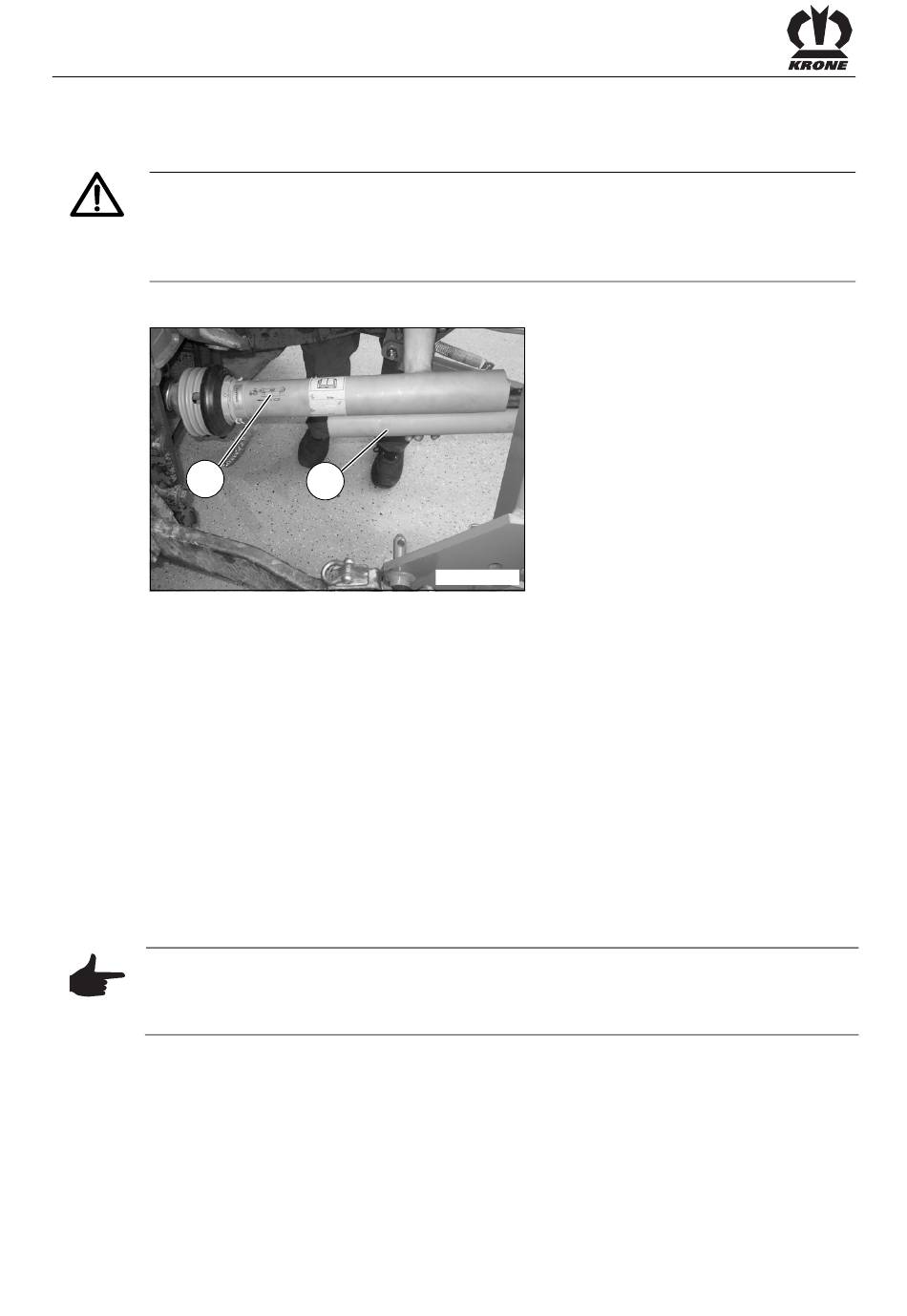

3
1
Abb. 11:
Pos: 24.13.5 /BA/Erstinbetriebnahme/Gelenkwelle/Schwader/Längenanpassung_mit Weitwinkel Text_Schwader neu @ 132\mod_1349792459078_6.docx @ 1174518 @ @ 1
Die Gelenkwelle (1) muss in der Länge angepasst werden.
•
Maschine an den Traktor ohne Gelenkwelle ankuppeln.
•
Unterlenker des Traktors anheben.
•
Maschine in die für die Gelenkwelle kürzeste Position bringen (Dreipunktbock ganz
einschlagen).
•
Maschine auf Abstellstütze abstellen.
•
Traktor ausschalten und gegen Wegrollen sichern.
•
Die Gelenkwelle auseinanderziehen.
•
Je eine Hälfte (1) und (2) traktor- und maschinenseitig aufstecken.
(Die Weitwinkelkupplung muss geräteseitig montiert werden. Kennzeichnung auf der
Gelenkwelle beachten.)
Die weitere Vorgehensweise entnehmen Sie bitte der Betriebsanleitung des
Gelenkwellenherstellers.
Pos: 24.13.6 /BA/Erstinbetriebnahme/Gelenkwelle/Hinweis Schwenkbereich/Freiraum beachten @ 6\mod_1214544723898_6.docx @ 94812 @ 2 @ 1
Hinweis
Schwenkbereich und Freiraum für Gelenkwelle überprüfen! Berührungen der Gelenkwelle
durch Traktor und Gerät führen zu Schäden (z.B. Anhängevorrichtung, Anhängebock,
Unterlenker).
Pos: 24.14 /Layout Module ---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
34
2
SW9070007
