12.1.3
Bei Ausführung Tandemfahrwerk (optional)
Pos: 36.22 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Bild Tandem Swadro TC 680_TC 760_TC 760 X-tr @ 223\mod_1392119503864_6.docx @ 1809570 @ 2 @ 1

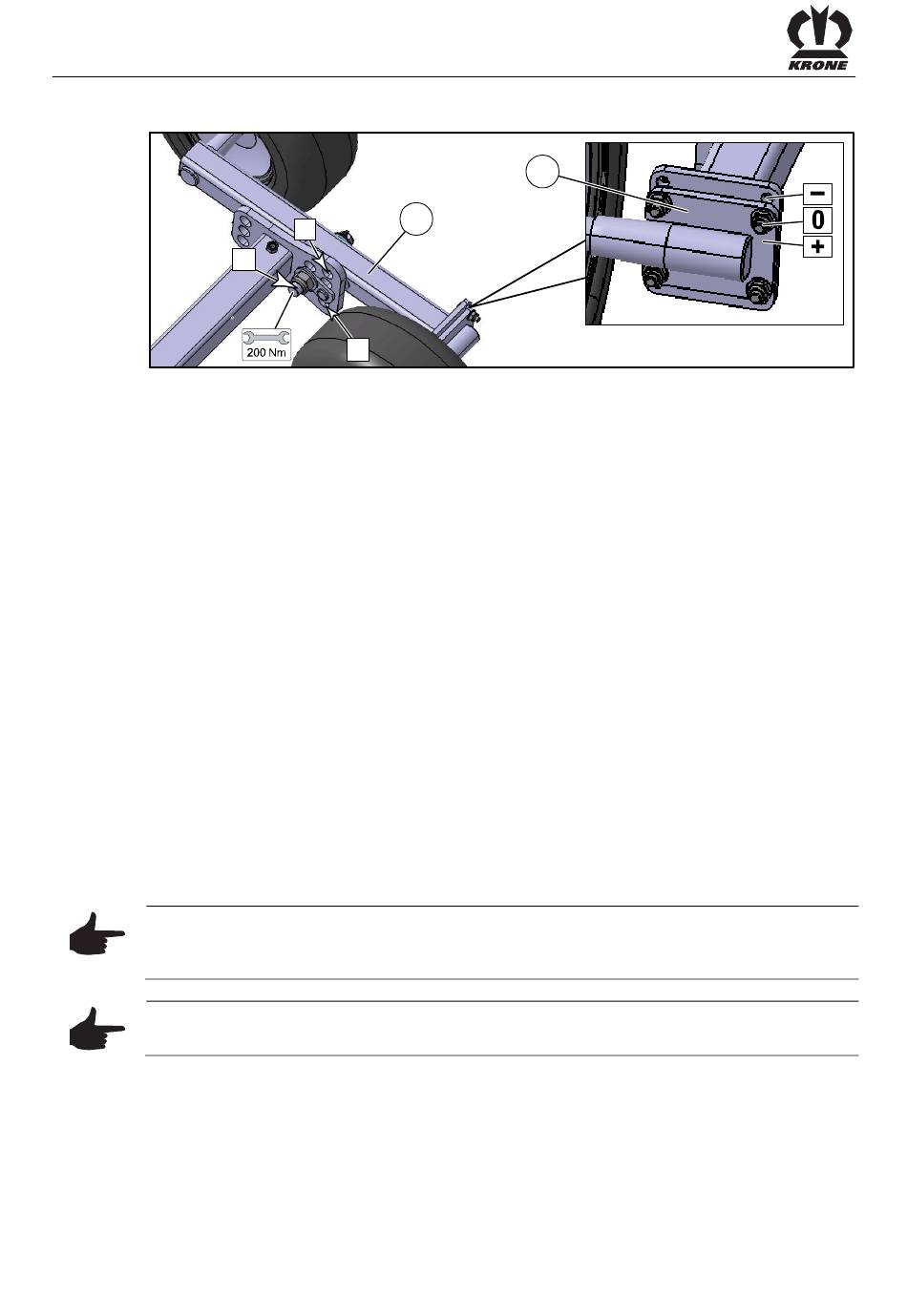

Abb. 47
Pos: 36.23 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092559 @ @ 1
Pos: 36.24 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselneigung einstellen Text Position Swadro TC 680_TC 760 @ 223\mod_1392115158094_6.docx @ 1809015 @ @ 1
Kreiselneigung einstellen:
Pos. I = Kreiselneigung nach hinten
Pos. II = Kreiselfahrwerk steht waagerecht
Pos. III = Kreiselneigung nach vorne
Pos: 36.25 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Vorgehensweise Swadro TC 680_TC 760 @ 223\mod_1392115608969_6.docx @ 1809284 @ 2 @ 1
Nicht unter die angehobenen Kreisel treten.
•
Die Kreiselarme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
•
Um die Kreiselneigung einzustellen, die hinteren Tasträder demontieren und im Lochbild
versetzen.
Pos: 36.26 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselneigung einstellen über Platte Swadro TC 680_TC 760 @ 223\mod_1392128879275_6.docx @ 1810386 @ @ 1
Feinjustierung über Platte (1):
+ = Kreiselneigung nach vorne
0 = Kreiselfahrwerk steht waagerecht
− = Kreiselneigung nach hinten
Nicht unter die angehobenen Kreisel treten.
•
Die Kreiselarme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
•
Um die Kreiselneigung einzustellen, die Platte demontieren und im Lochbild versetzen.
Pos: 36.27 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Hinweis Einstellung Kreiselneigung - Tandemachse waagerecht @ 224\mod_1392137715602_6.docx @ 1811989 @ @ 1
Hinweis
Beim Einstellen der Kreiselneigung darauf achten, dass die Tandemachse (2) waagerecht
steht.
Pos: 36.28 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Hinweis schweres Futter - Fahrwerk innen möglichst niedrig einstellen @ 4\mod_1213084838226_6.docx @ 86149 @ 2 @ 1
Hinweis
Bei schwerem Futter Fahrwerk innen möglichst niedrig einstellen!
Pos: 37 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
72
2
I
II
III
1
SW700092
