Bei Ausführung elektrische Einkreiselaushebung
3

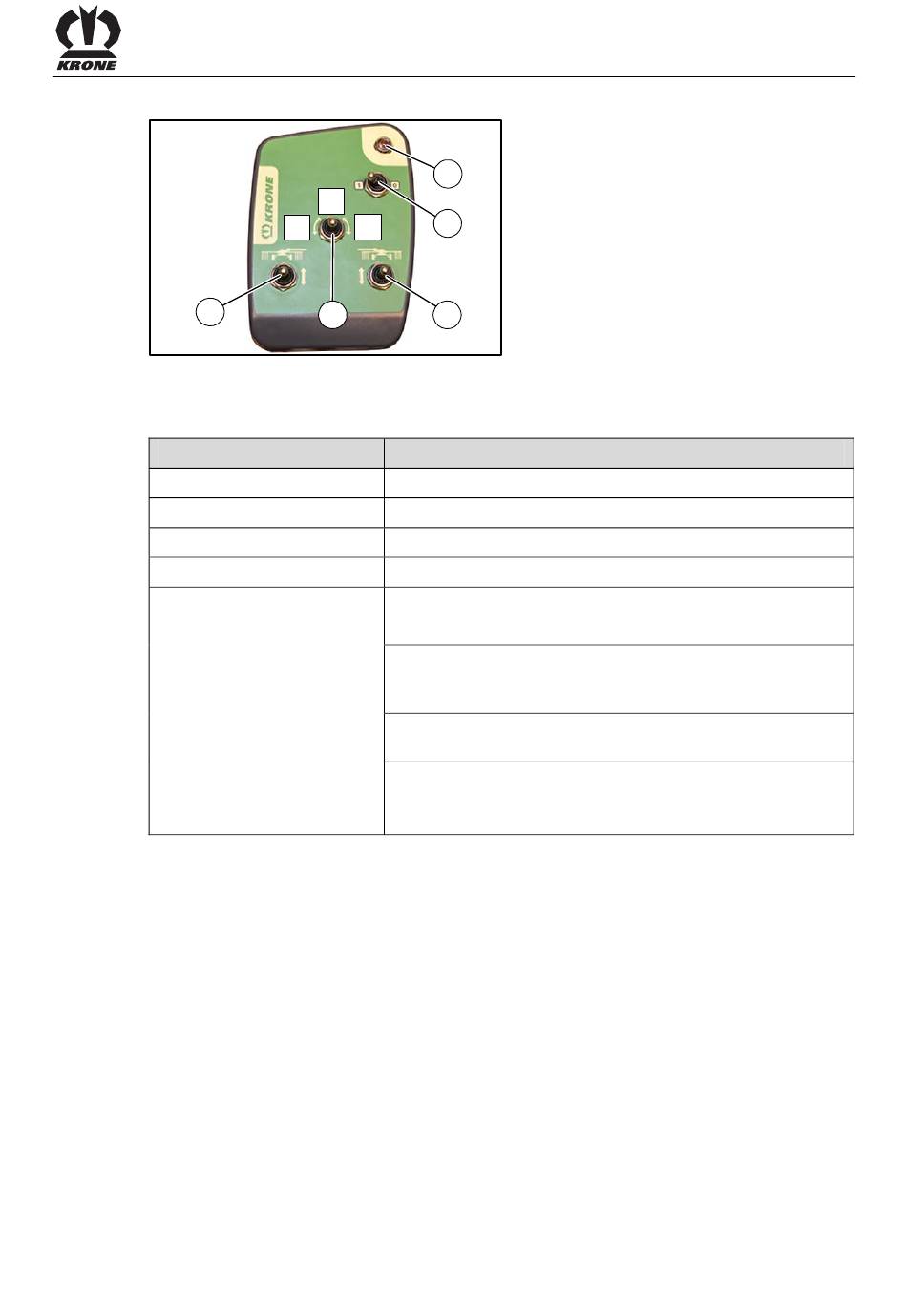

Abb. 8
Die folgende Tabelle erklärt die Funktion der einzelnen
Schalter
1) Hauptschalter
2) Kontrolleuchte (rot)
3) Kippschalter (tastend)
4) Kippschalter (tastend)
5) Kippschalter
Pos: 23 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ 1 @ 1
2
II
1
III
I
5
4
SW700087_1
Funktion
Bedieneinheit ein- (I) ausschalten (0).
Leuchtet, wenn die Bedieneinheit eingeschaltet ist.
Arbeitstiefe am linken Kreisel einstellen.
Arbeitstiefe am rechten Kreisel einstellen.
Wählt den Kreisel an, der angehoben oder abgesenkt wird.
Die eigentliche Bewegung erfolgt durch das einfachwirkende
Steuergerät.
Einkreiselaushebung linker Kreisel:
Pos.I
Der rechte Kreisel verbleibt in seiner Position. Der
linke Kreisel wird angehoben bzw. abgesenkt.
Zweikreiselaushebung:
Pos.II
Beide Kreisel werden angehoben bzw. abgesenkt.
Einkreiselaushebung rechter Kreisel:
Pos.III
Der linke Kreisel verbleibt in seiner Position. Der
rechte Kreisel wird angehoben bzw. abgesenkt.
Bedien- und Anzeigeelemente
Schalter.
