Pos: 30.53 /BA/Bedienung /Schwader/Schwaden/Kreiselbetrieb wählen @ 134\mod_1350632999853_6.docx @ 1190188 @ 2 @ 1
11.9
Kreiselbetrieb wählen
Mit dem Schwader können je nach Ausstattung der Maschine unterschiedliche Kreiselbetriebe
gewählt werden.
Zweikreiselbetrieb: Schwadablage zur Mitte mit dem rechten und linken Kreisel
Einkreiselbetrieb: Schwadablage zur Mitte mit dem linken Kreisel
Einkreiselbetrieb: Schwadablage zur Mitte mit dem rechten Kreisel
Pos: 30.54 /BA/Bedienung /Schwader/Schwaden/ÜS_2_Kreiselbetriebe (bei Ausführung hydraulische Einkreiselaushebung) @ 134\mod_1350632794166_6.docx @ 1190160 @ 2 @ 1
11.10
Kreiselbetrieb (bei Ausführung hydraulische Einkreiselaushebung)
Pos: 30.55 /BA/Bedienung /Schwader/Schwaden/Kreiselbetriebe bei Ausführung hydraulische Einkreiselaushebung @ 225\mod_1392377947864_6.docx @ 1821154 @ @ 1

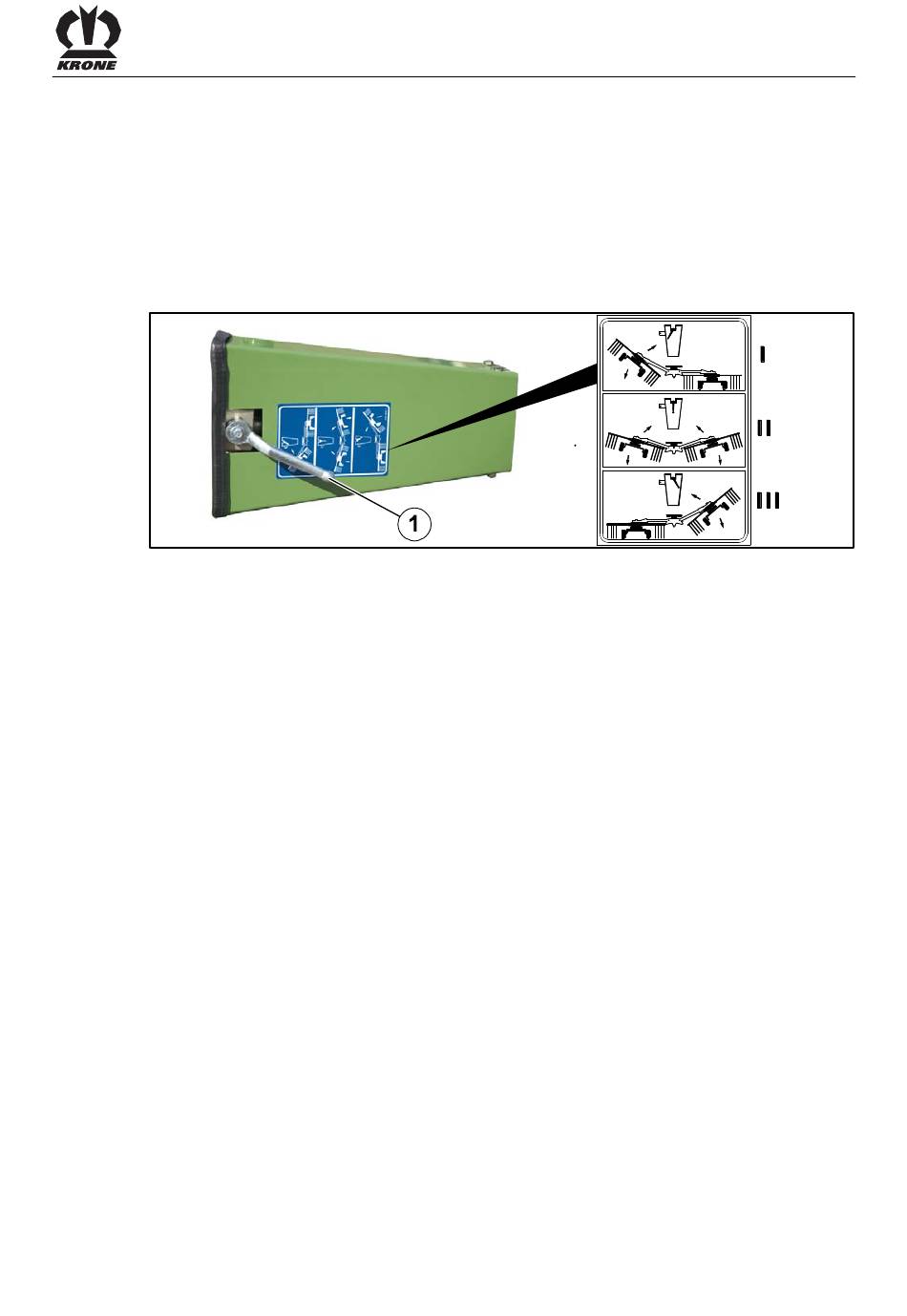

Abb. 40
Einkreiselbetrieb mit dem rechten Kreisel
Um nur mit dem rechten Kreisel zu schwaden, ist wie folgt vorzugehen:
•
Die Kreiselarme in Arbeitsstellung bringen.
•
Den Umschalthahn (1) in Position (I) bringen.
•
Um den linken Kreisel in Vorgewendestellung anzuheben, das einfachwirkende Steuergerät
betätigen.
Zweikreiselbetrieb
Um mit beiden Kreisel zu schwaden, ist wie folgt vorzugehen:
•
Die Kreiselarme in Arbeitsstellung bringen.
•
Den Umschalthahn (1) in Position (II) bringen.
•
Das einfachwirkende Steuergerät in Position („senken / Schwimmstellung") bringen.
Einkreiselbetrieb mit dem linken Kreisel
Um nur mit dem linken Kreisel zu schwaden, ist wie folgt vorzugehen:
•
Die Kreiselarme in Arbeitsstellung bringen.
•
Den Umschalthahn (1) in Position (III) bringen.
•
Um den rechten Kreisel in Vorgewendestellung anzuheben, das einfachwirkende
Steuergerät betätigen.
Pos: 30.56 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
Bedienung
SW700086_1
63
