Bedien- und Anzeigeelemente
Pos: 22.4 /BA/Maschinenbeschreibung/Schwader/Funktionsübersicht Hydraulische Bedieneinheit @ 225\mod_1392617499198_6.docx @ 1821309 @ @ 1
Bei Ausführung hydraulische Einkreiselaushebung

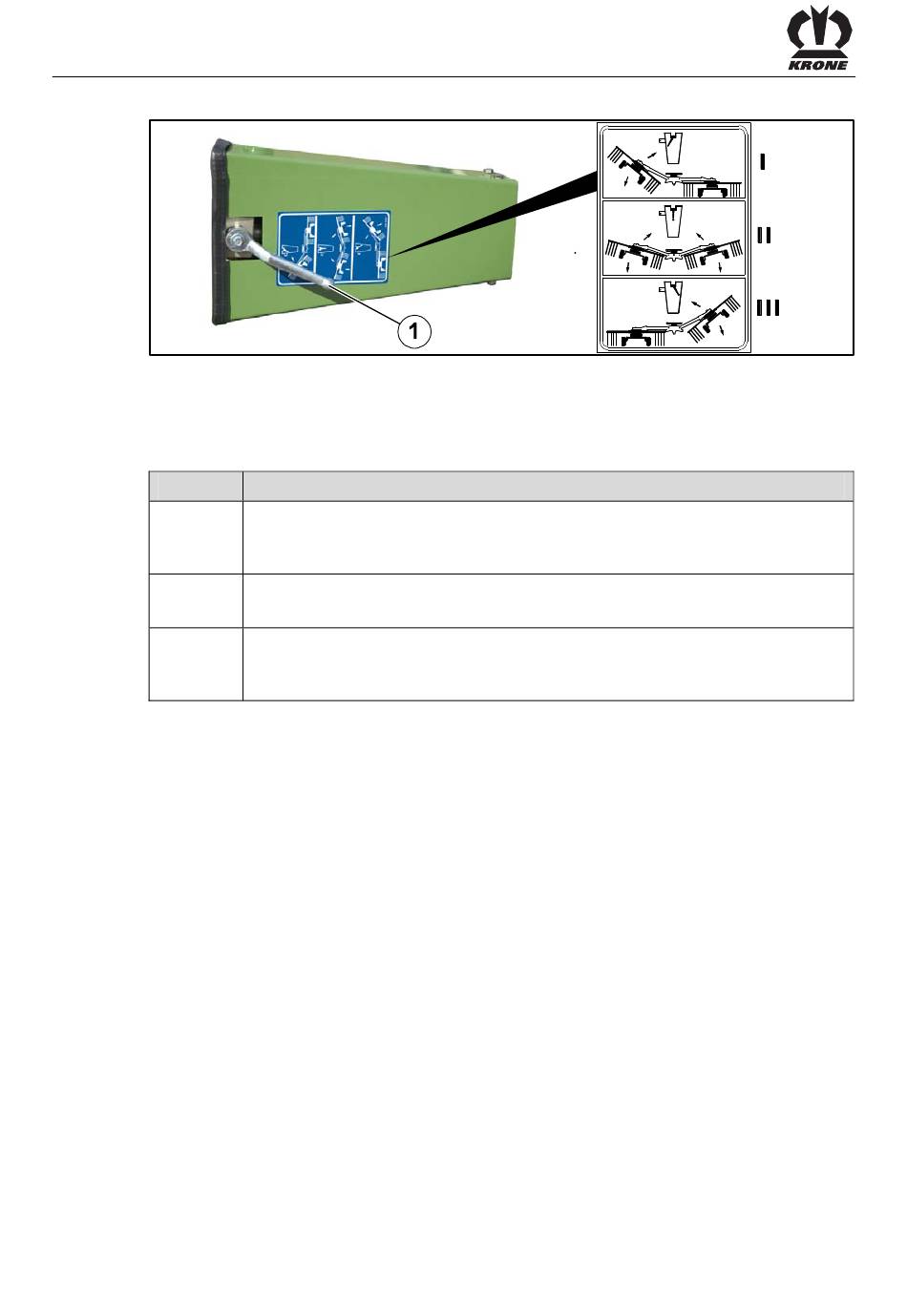

Abb. 7
Die Stellung des Umschalthahns (1) bestimmt, welcher Kreisel angehoben oder abgesenkt wird.
Die eigentliche Bewegung erfolgt durch das einfachwirkende Steuergerät.
Position
I
II
III
Pos: 22.5 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
30
Funktion
Einkreiselaushebung linker Kreisel:
Der rechte Kreisel verbleibt in Arbeitsstellung. Der linke Kreisel wird angehoben
bzw. abgesenkt.
Zweikreiselaushebung:
Beide Kreisel werden angehoben bzw. abgesenkt.
Einkreiselaushebung rechter Kreisel:
Der linke Kreisel verbleibt in Arbeitsstellung. Der rechte Kreisel wird angehoben
bzw. abgesenkt.
SW700086_1
