Pos: 28.5 /BA/Fahren und Transport/Schwader/Folgende Arbeitsschritte werden ... Fahren und Transport_SW 700#, 800# @ 134\mod_1350642848840_6.docx @ 1190602 @ @ 1
Folgende Arbeitsschritte werden in diesem Kapitel beschrieben:
–
Die Arbeitsbreite einfahren.
–
Schutzbügel in Transportstellung bringen.
–
Die klappbaren Zinkenarme in Transportstellung schwenken und Kreisel arretieren.
–
Die Kreisel arretieren (bei Ausführung Zinkenarm starr).
–
Kreiselarme in die Transportstellung anheben.
–
Sicherung der Zinkenspitzen.
Pos: 28.6 /Überschriften/Überschriften 2/A-E/Arbeitsbreite einfahren @ 134\mod_1350643406736_6.docx @ 1191040 @ 2 @ 1
10.1
Arbeitsbreite einfahren
Pos: 28.7 /BA/Bedienung /Schwader/Bei Ausführung mechanische Arbeitsbreitenverstellung: @ 77\mod_1310372030273_6.docx @ 668098 @ @ 1
Bei Ausführung mechanische Arbeitsbreitenverstellung:
Pos: 28.8 /BA/Sicherheit/Gefahrenhinweise/Einstellarbeiten / Einstellungen/Gefahr - Einstellarbeiten gezogene Maschinen @ 224\mod_1392299165082_6.docx @ 1817629 @ @ 1
GEFAHR! - Unerwartete Bewegung der Maschine
Auswirkung: Lebensgefahr oder schwere Verletzungen.
•
Einstellarbeiten grundsätzlich nur bei ausgeschaltetem Antrieb und stillstehendem Motor
des Traktors vornehmen!
•
Motor abstellen
•
Zündschlüssel abziehen und mitführen.
•
Maschine gegen Wegrollen sichern.
•
Abwarten bis alle Maschinenteile zum Stillstand gekommen und vollständig abgekühlt
sind.
Pos: 28.9 /BA/Bedienung /Schwader/Ausführung mechanische Arbeitsbreitenverstellung Bild SW 700_ 800_900 @ 77\mod_1310545909337_6.docx @ 669042 @ @ 1

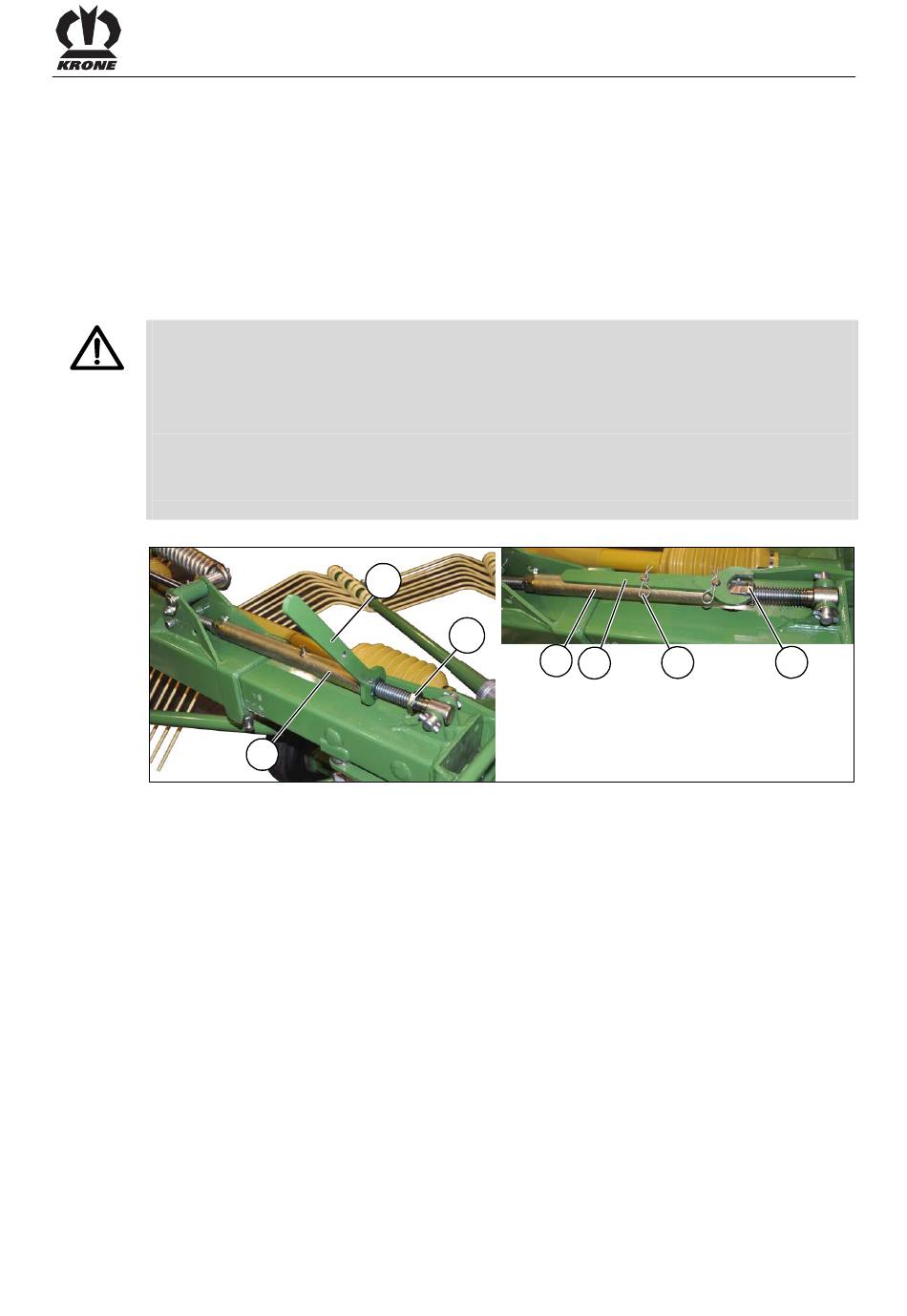

Abb. 22
Pos: 28.10 /BA/Bedienung /Schwader/Arbeitsbreite einfahren bei Ausführung mechanische Arbeitsbreitenverstellung @ 77\mod_1310373347003_6.docx @ 668210 @ @ 1
•
Zapfwellenantrieb ausschalten
•
Motor abstellen, Feststellbremse des Traktors betätigen und Zündschlüssel abziehen
•
Spezialschlüssel (1) von der Gewindespindel (2) abnehmen
•
Kontermutter (3) lösen
•
Mit Hilfe des Spezialschlüssels (1) über die Gewindespindel (2) die Kreisel ganz
einfahren
•
Gewindespindel (2) über Kontermutter (3) sichern
•
Spezialschlüssel auf Gewindespindel ablegen und mit Federstecker (4) sichern
Pos: 28.11 /BA/Bedienung /Schwader/Bei Ausführung hydraulische Arbeitsbreitenverstellung: @ 77\mod_1310550540011_6.docx @ 669177 @ @ 1
Bei Ausführung hydraulische Arbeitsbreitenverstellung:
Pos: 28.12 /BA/Bedienung /Schwader/Arbeitsbreite einfahren bei Ausführung hydraulische Arbeitsbreitenverstellung @ 77\mod_1310373205932_6.docx @ 668182 @ @ 1
•
Durch Betätigen des enfachwirkenden Steuergerätes die Kreisel in Vorgewendestellung
anheben
•
über das doppelwirkende Steuerventil die Kreisel langsam ganz einfahren
Pos: 28.13 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
1
2
3
2 1
Fahren und Transport
4
3
SW700056
45
