Funktionen der Karte
8.3.3 Watchdog
Der Watchdog ist ein Abwärtszähler, der nach Ablauf seines Reloadwertes (Timeout)
die digitalen Ausgänge zurücksetzt.
Die Watchdogfunktion kennt drei verschiedene Zustände:
Der Watchdog ist ausgeschaltet. Die Ausgangzustände werden vom
"Aus"
Watchdog nicht beeinflusst.
Der Watchdog wurde per Treiberbefehl (per Softwaretrigger oder mit der
"Ein"
Funktion "b_ADDIDATA_SetxxDigitalOutputOn") eingeschaltet.
Er überwacht nun den Programmablauf und beeinflusst bei Timeout die
Ausgangzustände.
"Alarm" Der Watchdog meldet Alarm, indem er alle Ausgänge zurücksetzt.
Die Betriebszustände können rückgelesen werden.

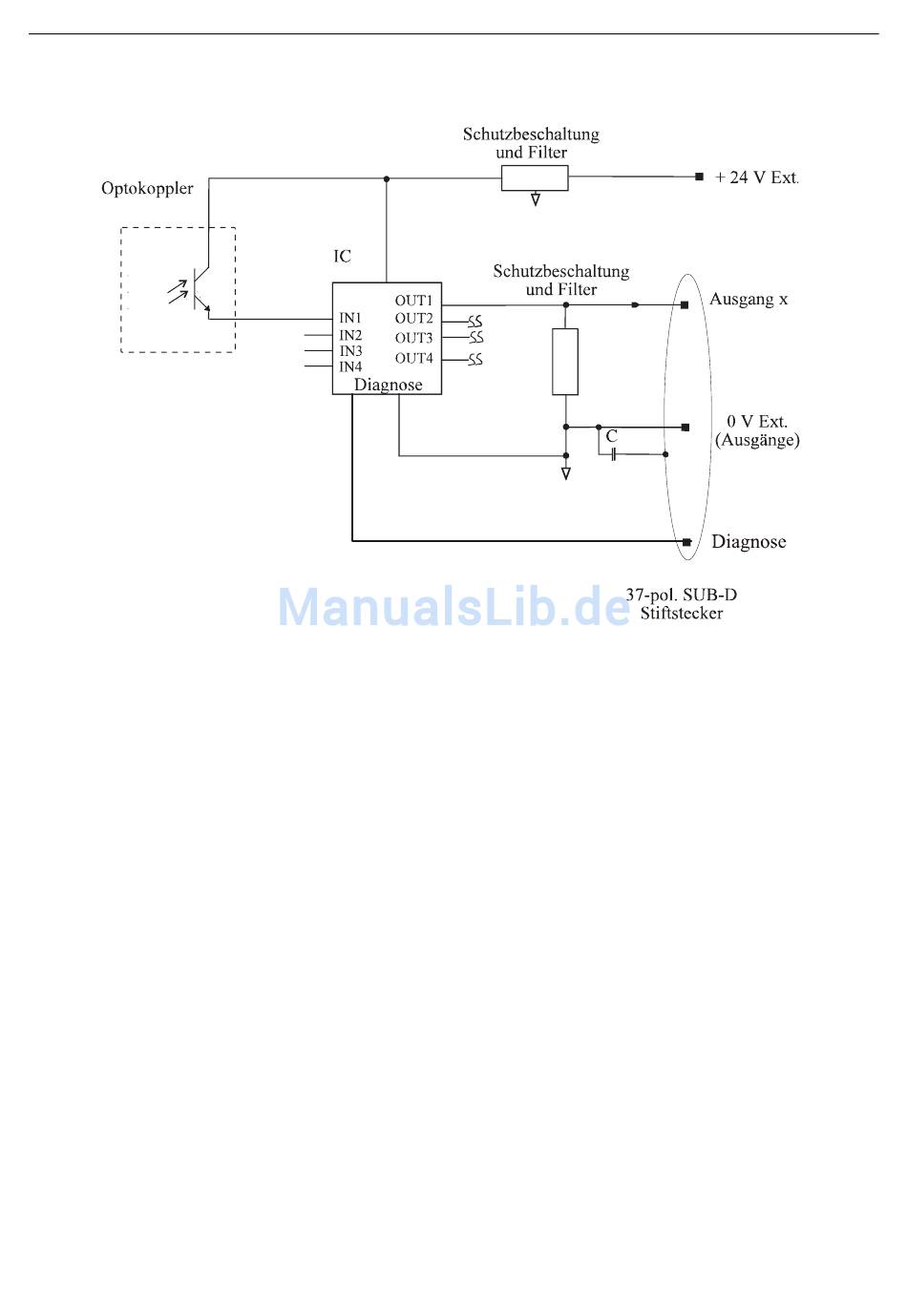

Abb. 8-5: Ausgangsbeschaltung
APCI-1016/1516/2016
25
