6. Caratteristiche tecniche

1 7

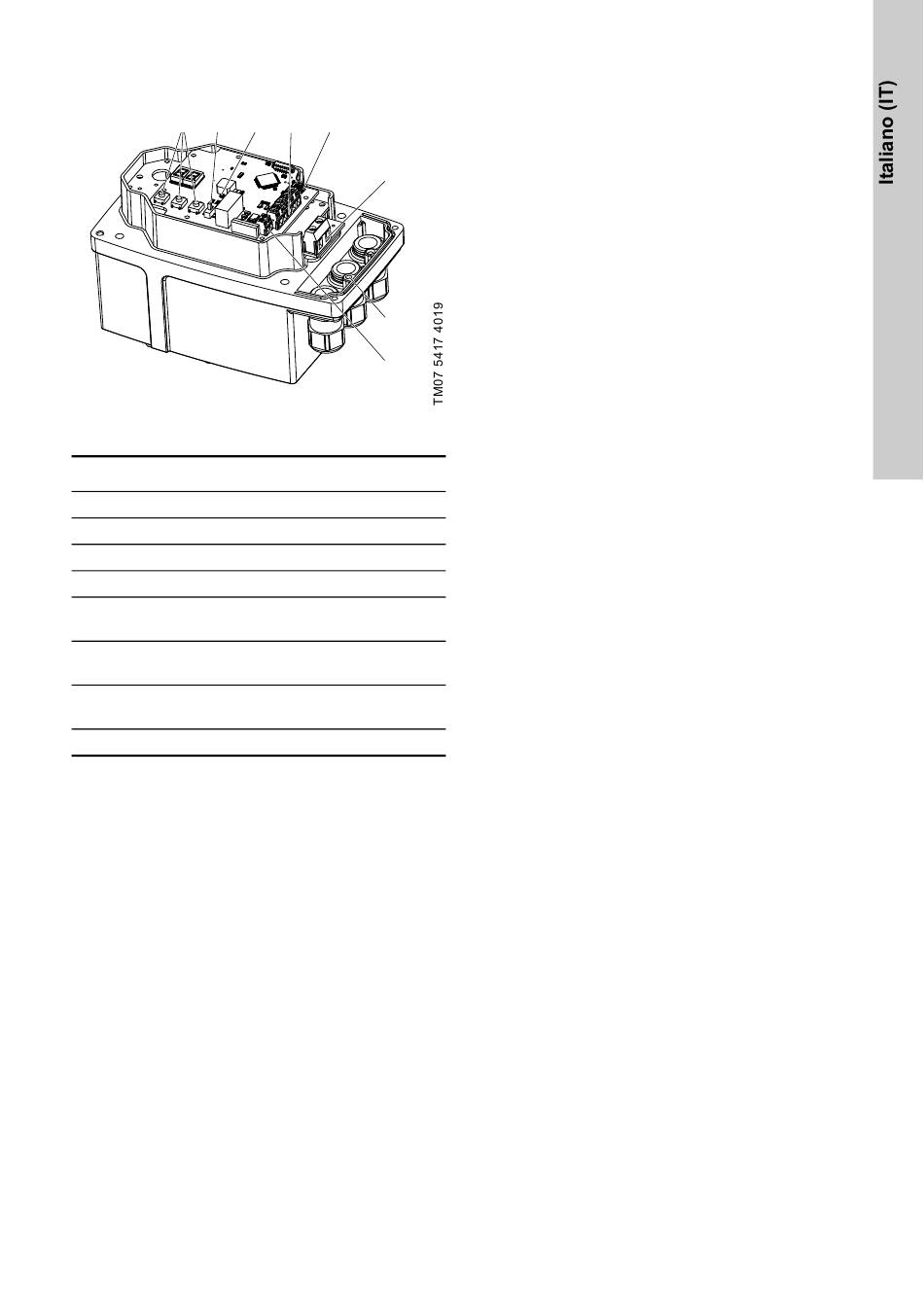

Fig. 1 Servomotore con controllo analogico
Oggetto Descrizione
1 Pulsanti di programmazione
2 Uscita di allarme
3 LED
4 Interruttore DIP
Morsetti di collegamento alla alimenta-
5
zione elettrica
Morsetti di collegamento del segnale
6
analogico
Interruttore di regolazione manuale,
7
Interruttore di servizio
8 Morsetto di terra
3 4
6
5
8
2

6.1 Caratteristiche generali

Condizioni ambientali e di funzionamento
• Temperatura ambiente consentita:
da 0 °C a +55 °C.
• Umidità dell'aria consentita: umidità relativa
max.: 70 % a 40 °C, 90 % a 35 °C.
Alloggiamento
• Materiali:
– Alloggiamento: Zinco pressofuso
– Copertura: Plastica
• Colore: Nero
• Grado di protezione secondo DIN EN 60529:
IP65
Alimentazione
• 115-230 V ± 10 %, 50/60 Hz ± 5 %, 100 % funzio-
namento (standard)
• 24 VDC ± 10 %, 50/60 Hz ± 5 %
• Classe di protezione E in conformità con EN
60085
Angolo di regolazione
• 270 °
Consumo di corrente
• Max. 2 VA
Tempo di attuazione
• 90 secondi (50 Hz), 75 secondi (60 Hz) per
pompe DMH
• > 90 secondi per DMX 221 e pompe DMX 226.
Il tempo di attuazione esatto non può venire spe-
cificato per pompe DMX, in quanto dipende dalle
caratteristiche tecniche della pompa in que-
stione.
Peso
• Circa 2,6 Kg
6.1.1 Servomotore con controllo analogico
Variante di controllo
• Controllo analogico
• Ingresso/uscita
– 4-20 mA (impostazione standard)
– 0-20 mA (commutabile)
• Interruttore di servizio
Ingresso setpoint
• 4 (0) - 20 mA (DC)
Carico 250 Ω
•
• Protezione da sovraccarico 25 mA
• Protezione contro la polarità inversa a -25 mA
• Protezione ESD, filtro di ingresso
• Risoluzione: 12 bit
Uscita valore attuale
• Limiti fissi: 0-20 mA o 4-20 mA
Current sink: Carico max. 500 Ω
•
• Risoluzione: 10 bit
