6.1 Allmänna data
Omgivnings- och driftförhållanden
Tillåten omgivningstemperatur: 0 till 55 °C.
Tillåten max. relativ fuktighet:
70 % vid 40 °C, 90 % vid 35 °C.
Hölje
• Material:
– Hölje: Pressgjuten zink
– Huv: Plast
• Färg: Svart
• Kapslingsklass enligt DIN EN 60529: IP65
Strömförsörjning
• 115-230 V ± 10 %, 50/60 Hz ± 5 %, 100 % på tid
(standard)
• 24 VDC ± 10 %, 50/60 Hz ± 5 %
• Isolationsklass E enligt EN 60085
Inställningsvinkel
• 270 °
Effektförbrukning
• Max. 2 VA
Ställtid
• 90 sekunder (50 Hz), 75 sekunder (60 Hz) för
DMH-pumpar.
• > 90 sekunder för DMX 221 och DMX 226-pum-
par. Den exakta ställtiden kan inte specificeras
för DMX-pumpar, eftersom den beror på den
aktuella pumpens tekniska egenskaper.
Vikt:
• Cirka 2,6 kg
6.1.1 Servomotor med analog styrning
Styrenhetsvariant
• Analog styrning
• Ingång/utgång
– 4-20 mA (standardinställning)
– 0-20 mA (omkopplingsbar)
• Arbetsbrytare
Börvärdesingång
• 4 (0) - 20 mA (DC)
Last 250 Ω
•
• Överlastskydd 25 mA
• Skydd mot omvänd polaritet -25 mA
• ESD-skydd, ingångsfilter
• Upplösning: 12 bitar
Realvärdesutgång
• Fasta gränsvärden: 0-20 mA eller 4-20 mA
Strömsänkning: Max. last 500 Ω
•
• Upplösning: 10 bitar
150

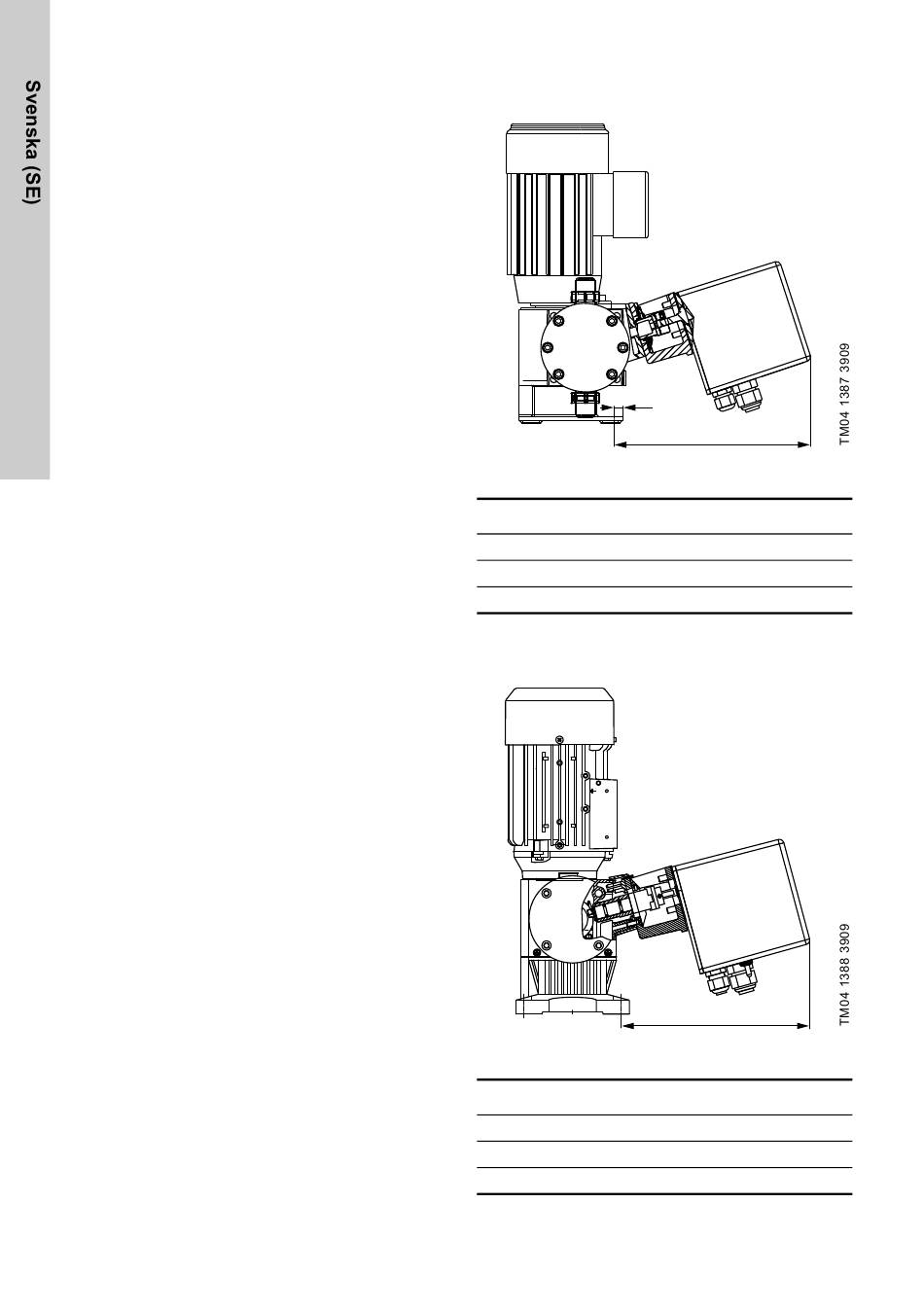

6.2 Måttskisser
Servomotorserier 384-511 till 513
10
Fig. 2 Servomotorserier 384-511 till 513
Servomotorserier
384-511
384-512
384-513
Mått i mm
Servomotorserier 384-711 till 717
Fig. 3 Servomotorserier 384-711 till 717
Servomotorserier
384-711
384-712 - 384-714
384-715 - 384-717
Mått i mm
L1
L1
222
208,5
221
L1
L1
204
221
222
