6.2 Méretezett rajzok
A 384-511 és 513 közötti szervomotor sorozatok
10

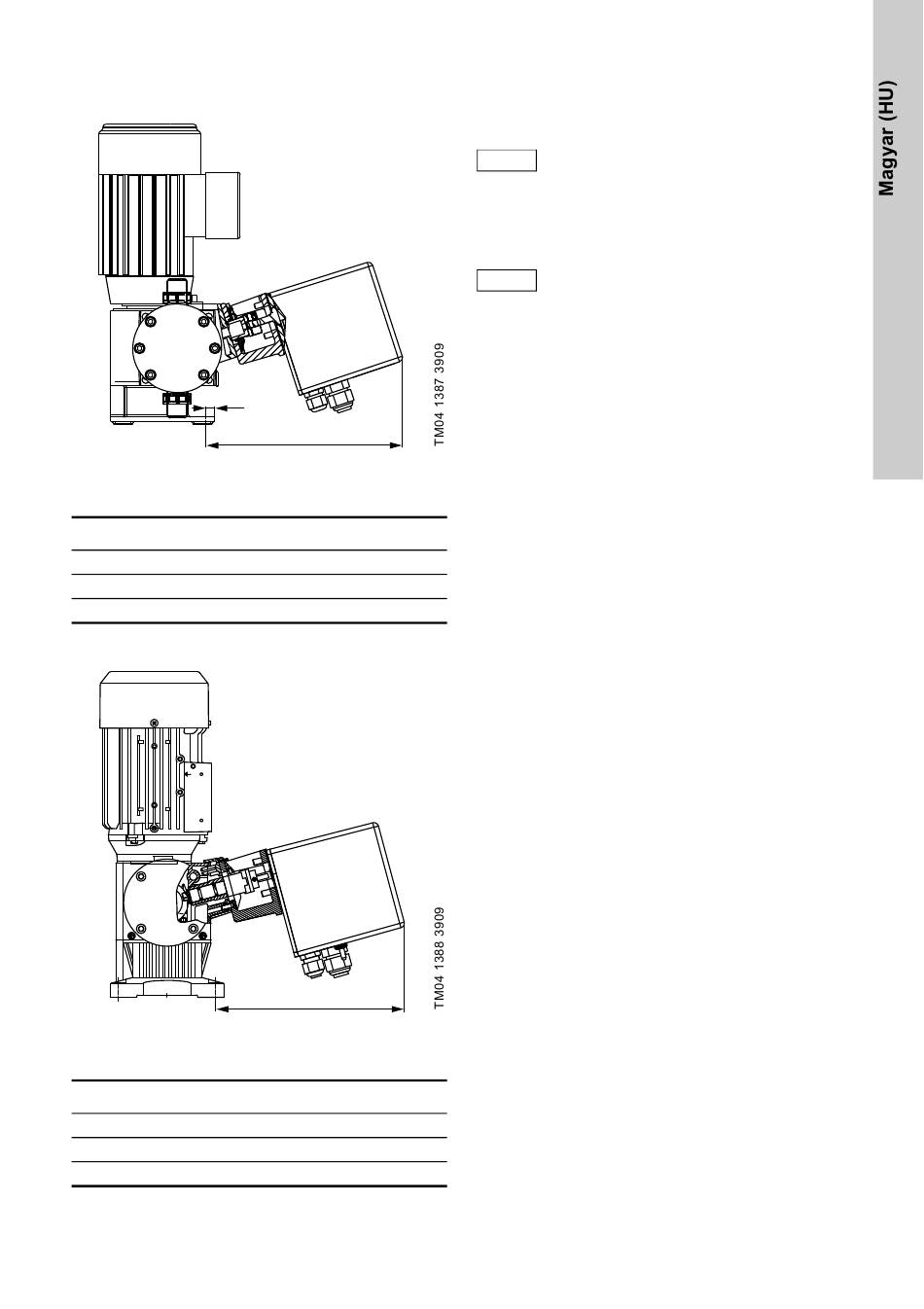

2. ábra A 384-511 és 513 közötti szervomotor
sorozatok
Szervomotor sorozat
384-511
384-512
384-513
A 384-711 és 717 közötti szervomotor sorozatok
3. ábra A 384-711 és 717 közötti szervomotor
sorozatok
Szervomotor sorozat
384-711
384-712 - 384-714
384-715 - 384-717
Méretek mm-ben
L1
L1
222
208,5
221
L1
L1
204
221
222
7. Szállítás és tárolás
A meghajtómotorokat csak eredeti
csomagolásukban szállítsa. Ne használja
a védőcsomagolást szállítás közbeni
csomagolásra.
Vigyázat
Ne tegye ki a meghajtómotorokat erős
rázkódásnak. Ne dobja és ne ejtse le
a szervomotort.
Ha a szivattyúval együtt rendelnek egy
szervomotort, akkora szervomotor fel lesz
Megjegyz.
szerelve az adagolószivattyúra, így az
csatlakoztatásra kész.
7.1 Kicsomagolás
• Őrizze meg a csomagolást későbbi tárolás,
illetve visszaszállítás esetére, vagy a helyi
előírások betartásával helyezze el a hulladékban.
• Kicsomagolás után szerelje fel a szervomotort,
amilyen hamar csak lehetséges.
7.2 Tárolás/Állásidők
• Jó szellőzésű, száraz szobában tárolja
a szervomotort egy raklapon, vagy állványon
(nedvességtől védve). Fedje be fóliával a por és
a szennyeződés elleni védelem céljából.
• Akadályozza meg a páralecsapódást
(amely előfordulhat például a hőingadozások
következtében).
Ha a szervomotort 4 hónapnál tovább szándékozik
tárolni, akkor vegye figyelembe az alábbi pontokat is:
• Felszívó anyagból helyezzen egy réteget
a meghajtó fedele alá.
Tárolja a szervomotort száraz, hűvös helyen.
