6. Technická data
1 7

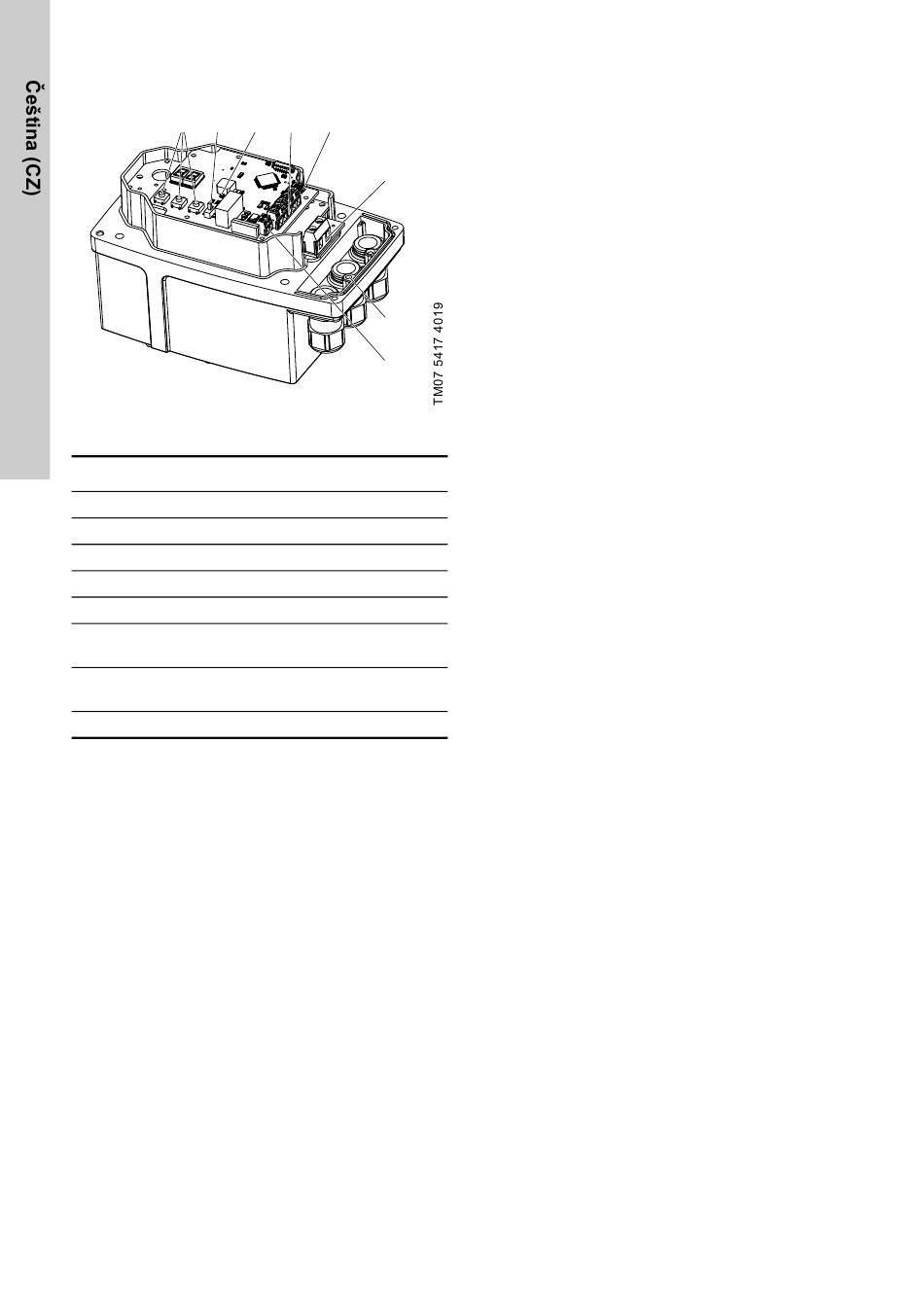

Obr. 1 Servomotor s analogovým ovládáním
Položka Popis
1 Programovací tlačítka
2 Alarmový výstup
3 Kontrolky
4 Spínač DIP
5 Svorky pro připojení síťového napájení
Svorky pro připojení analogového
6
signálu
Spínač manuálního nastavení, servisní
7
spínač
8 Svorka uzemnění
18
3 4
6
5
8
2
6.1 Obecná data
Okolní a provozní podmínky
• Přípustná okolní teplota: 0 °C až +55 °C.
• Přípustná vlhkost vzduchu: maximální relativní
vlhkost: 70 % při 40 °C, 90 % při 35 °C.
Kryt
• Materiály:
– Kryt: litý zinek
– Kryt: plastický
• Barva: černá
• Stupeň ochrany v souladu s DIN EN 60529: IP65
Zdroj napájení
• 115-230 V ± 10 %, 50/60 Hz ± 5 %, 100 % doby
(standardní)
• 24 VDC ± 10 %, 50/60 Hz ± 5 %
• Třída izolace E v souladu s EN 60085
Úhel nastavení
• 270 °
Spotřeba el. energie
• Max. 2 VA
Doba aktivace
• 90 sekund (50 Hz), 75 sekund (60 Hz) pro
čerpadla DMH
• > 90 sekund pro čerpadla DMX 221 a DMX 226.
Přesná doba aktivace nemůže být pro čerpadla
DMX specifikována, protože závisí na
technických vlastnostech daného čerpadla.
Hmotnost
• Přibližně 2,6 kg
6.1.1 Servomotor s analogovým ovládáním
Varianta regulace
• Analogové ovládání
• Vstup/výstup
– 4-20 mA (standardní nastavení)
– 0-20 mA (přepínatelné)
• Servisní spínač
vstup pro nastavovanou hodnotu
• 4 (0) - 20 mA (DC)
• Zatížení 250 Ω
• Ochrana proti přetížení 25 mA
• Ochrana proti reverzní polaritě do -25 mA
• Ochrana ESD, vstupní filtr
• Tolerance: 12 bitů
Výstup skutečné hodnoty
• Pevné limity: 0-20 mA nebo 4-20 mA
• Proudový spotřebič Max. zatížení 500 Ω
• Tolerance: 10 bitů
