6. Dane techniczne

1 7

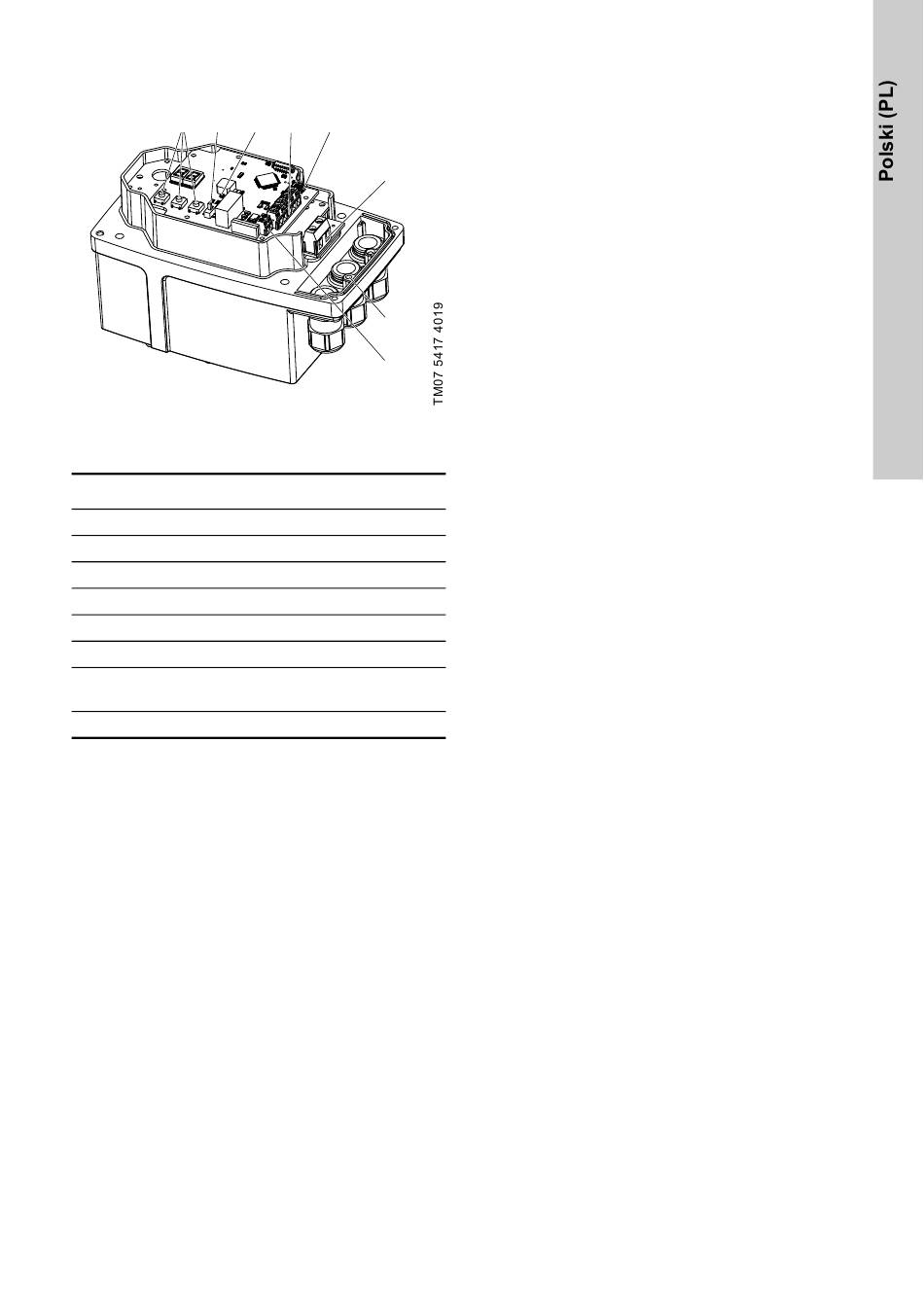

Rys. 1 Serwomotor ze sterowaniem
analogowym
Poz. Opis
1 Przyciski programowania
2 Wyjście sygnału alarmowego
3 Diody świecące (LED)
4 Przełącznik DIP
5 Zaciski podłączeniowe sieci zasilającej
6 Zaciski podłącz. sygnału analogowego
Łącznik nastawiania ręcznego, przełącznik
7
serwisowy
8 Zacisk uziemienia
3 4
6
5
8
2
6.1 Dane ogólne
Warunki pracy i parametry otoczenia
• Dopuszczalna temperatura otoczenia podczas
pracy: 0 °C do +55 °C.
• Dopuszczalna wilgotność powietrza:
maks. wilgotność wzgl.:
70 % przy 40 °C, 90 % przy 35 °C.
Obudowa
• Materiały:
– Obudowa: Odlew ciśnieniowy z cynku
– Kołpak: Plastikowy
• Kolor: Czarny
• Stopień ochrony według DIN EN 60529: IP65
Napięcie zasilania
• 115-230 V ± 10 %, 50/60 Hz ± 5 %, 100 % czasu
(standard)
• 24 VDC ± 10 %, 50/60 Hz ± 5 %
• Klasa izolacji E według EN 60085
Zakres kąta ustawiania
• 270 °
Pobór mocy
• Maks. 2 VA
Czas przestawienia
• 90 sekund (50 Hz), 75 sekund (60 Hz) dla pomp
DMH
• > 90 sekund dla pomp DMX 221 i pomp
DMX 226. Dla pomp DMX nie można określić
dokładnego czasu przestawiania, gdyż będzie on
zależał od właściwości technicznych
zastosowanej pompy.
Ciężar
• Około 2,6 kg
6.1.1 Serwomotor ze sterowaniem analogowym
Wariant sterowania
• Sterowanie analogowe
• Wejście/wyjście
– 4-20 mA (nastawienie standardowe)
– 0-20 mA (nastawialne)
• Przełącznik serwisowy
Wejście wartości zadanej (sygnał zadający)
• 4 (0) - 20 mA (DC)
Obciążenie 250 Ω
•
• Zabezpieczenie przeciążeniowe 25 mA
• Ochrona przed odwróconą biegunowością
do -25 mA
• Ochrona przed wyładowaniem elektrostatycznym
(ESD), filtr wejściowy
• Rozdzielczość: 12 bit
Wyjście wartości rzeczywistej
• Ustalone wartości graniczne: 0-20 mA lub
4-20 mA
• Wyprowadzenie prądowe: Maks. obciążenie
500 Ω
• Rozdzielczość: 10 bit
