6. Caractéristiques techniques
1
7

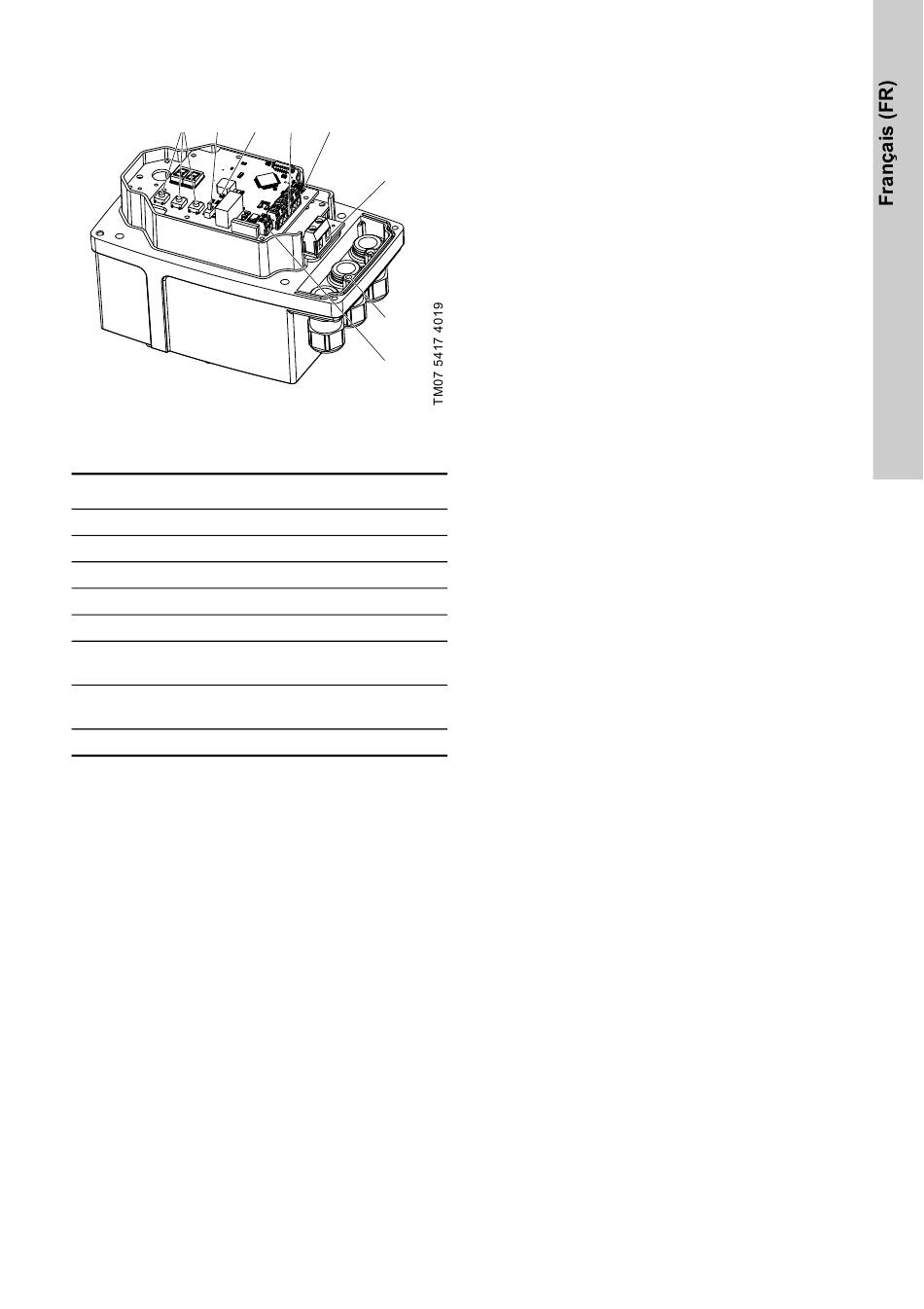

Fig. 1
Servomoteur avec commande analo-
gique
Rubrique Description
1
Touches de programmation
2
Sortie alarme
3
LED
4
Commutateur DIP
5
Bornes de branchement sur secteur
Bornes de branchement signal analo-
6
gique
Commutateur de réglage manuel, com-
7
mutateur de service
8
Borne terre
3
4
6
5
8
2
6.1 Généralités
Conditions ambiantes et d'exploitation
•
Température ambiante admissible :
de 0 °C à +55 °C.
•
Humidité de l'air admissible, humidité relative
max. : 70 % à 40 °C, 90 % à 35 °C.
Boîtier
•
Matériaux
– Boîtier : zinc moulé sous pression
– Capot: . plastique
•
Couleur : noir
•
Indice de protection selon la norme
DIN EN 60529 : IP65
Alimentation électrique
•
115-230 V ± 10 %, 50/60 Hz ± 5 %, 100 %
ponctuel (standard)
•
24 VDA ± 10 %, 50/60 Hz ± 5 %
•
Isolation classe E selon norme EN 60085
Angle de réglage
•
270 °
Consommation
•
Max. 2 VA
Temps de réglage
•
90 s (50 Hz), 75 s (60 Hz) pour pompes DMH
•
> 90 s pour pompes DMX 221 et DMX 226.
Le temps de réglage exact ne peut pas être
spécifié pour les pompes DMX, puisqu'il
dépend des propriétés techniques de la
pompe en question.
Poids
•
Environ 2,6 kg
6.1.1 Servomoteur avec commande analogique
Variante de commande
•
Commande analogique
•
Entrée/sortie
– 4-20 mA (réglage standard)
– 0-20 mA (commutable)
•
Commutateur de service
Entrée valeur consigne
•
4 (0) - 20 mA (DC)
•
Charge 250 Ω
•
Protection surcharge 25 mA
•
Protection contre inversion de polarité à -25 mA
•
Protection ESD, filtre d'entrée
•
Résolution : 12 bits
Sortie valeur réelle
•
Limites fixées : 0-20 mA ou 4-20 mA
•
Collecteur courant : charge max. 500 Ω
•
Résolution : 10 bits
