电动伺服电机的的安装草图

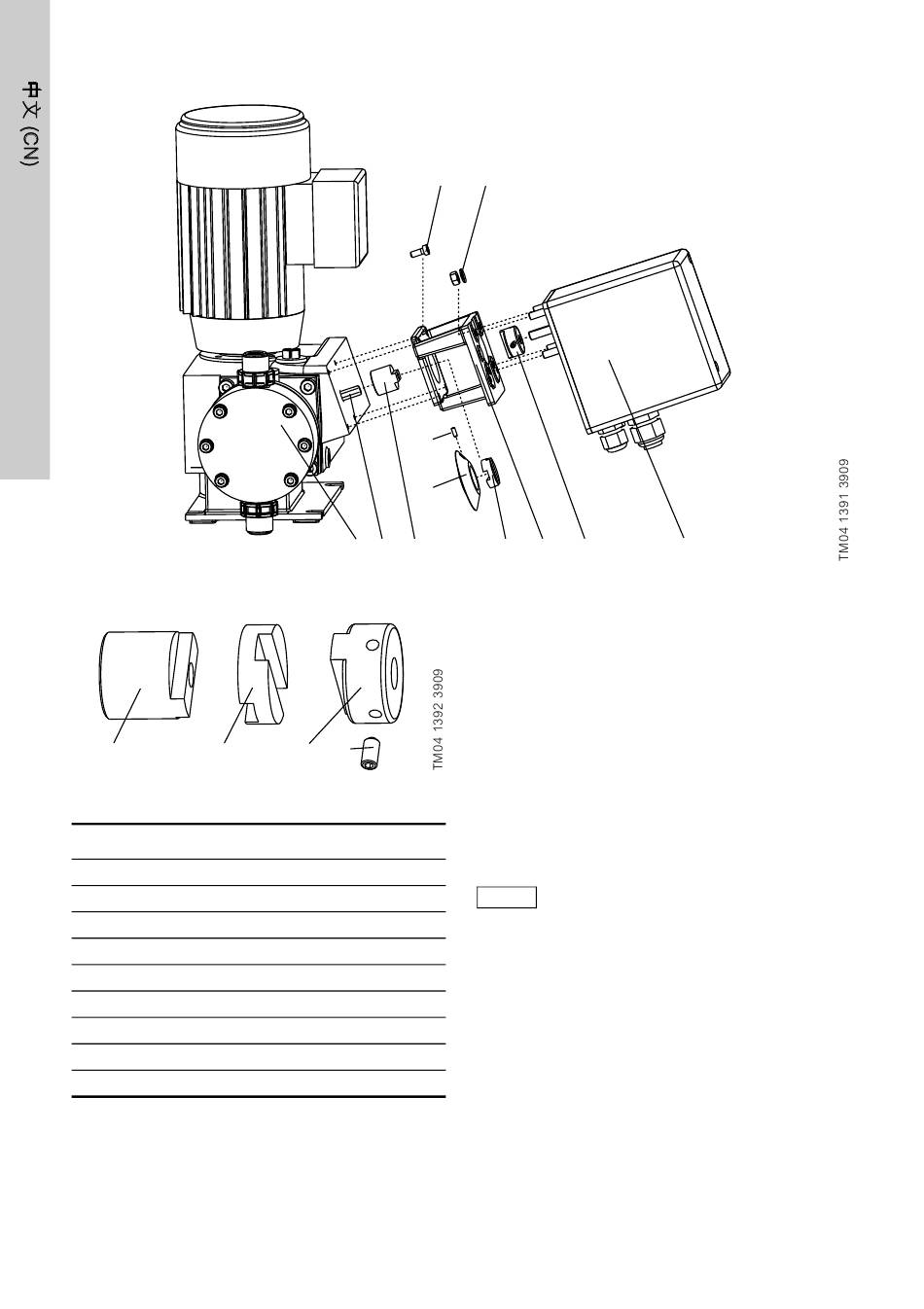

图 4 安装伺服电机(用 DMH 泵举例说明)
3a
3b
图 5 联轴器
项目 描述
1 泵
2 调节心轴(槽销)
3 联轴器
4 灯笼
5 螺丝
6 螺母和中间圆盘
7 刻度圈
8 自攻螺丝
9 伺服电机
172
5
4x
4x
8
7
1 3a
2
3c 3d
6
3b 4 3c, 3d
将伺服电机装配到灯笼上
1. 将联轴节(3c)推到伺服电机(9)的轴上并将自攻螺丝
(3d)松松地旋上。
2. 用四个螺母和中间盘(6)将灯笼固定到伺服电机的
自攻螺丝上。
将伺服电机和灯笼装配到泵上
1. 对于DMX: 装上前板(交货时提供)。
2. 将联轴节(3a)装配到调节心轴(2)上。
3. 将伺服电机和灯笼在泵上持住。
4. 将刻度圈(7)和联轴节(3b)(支座)从灯笼的侧面插
入。 将一个联轴节(3b)推到另一个联轴节(3a)上并
使其位于正确位置(见图4)，然后用一只手将它在
正确位置上持住。
小心
上述操作过程中心轴不可转动。
5. 在轴上转动联轴节(3c)，使它与联轴节(3b)的槽咬
合。
6. 用自攻螺丝(3d)将联轴节(3c)固定到伺服电机的轴
上。
7. 用三个螺丝(DMX)或四个螺丝(DMH)(5)固定灯笼。
8. 将刻度圈(7)的 0 % 位置与灯笼上的标记销对准，
然后拧紧自攻螺丝(8)。
伺服电机的连接与调试
9. 电气连接
按照章节 中的指导建立伺服电机的电气连
接。
请遵循本指导手册中的说明进行泵与伺服电机的试运
10. 调试
行；亦参见章节 。
