Beépítési vázlat az elektromos szervomotorhoz

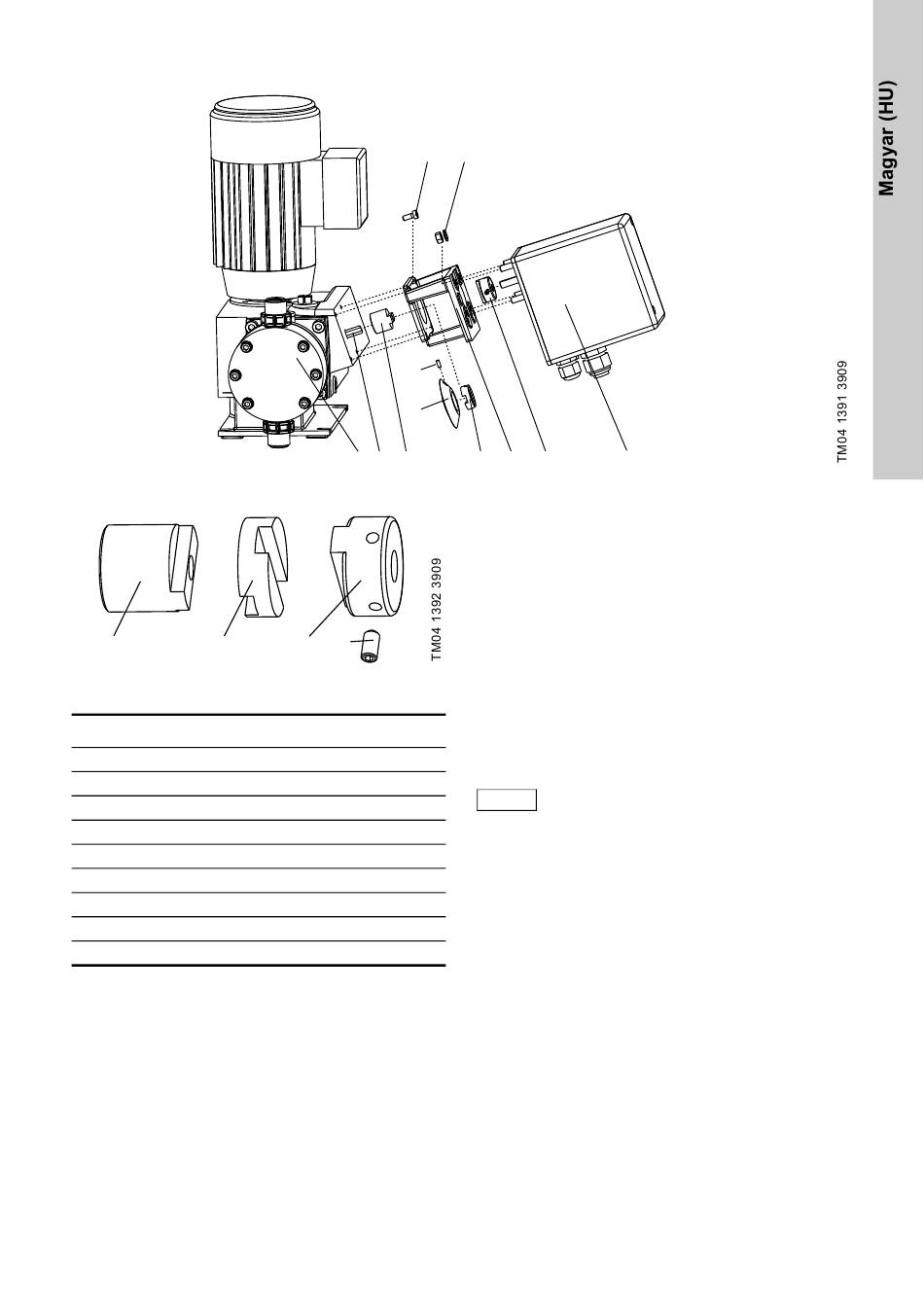

4. ábra A szervomotor beépítése (egy DMH szivattyút példaként felhasználva)
3a 3b
5. ábra Tengelykapcsoló
Tétel Leírás
1 Szivattyú
2 Beállító orsó (hornyolt csap)
3 Tengelykapcsoló
4 Távtartó keret
5 Csavar
6 Anya és közbenső lemez
7 Beosztásos gyűrű
8 Fej nélküli csavar
9 Szervomotor
A szervomotor felszerelése a távtartó keretre
1. Tolja fel a tengelykapcsoló részt (3c)
a szervomotor tengelyére (9) és csavarja fel a fej
nélküli csavart (3d) lazán.
2. Négy csavar és a közbenső lemezek (6)
felhasználásával rögzítse a távtartó keretet
a szervomotor fej nélküli csavarjaihoz.
5 6
4x
4x
8
7
1 2 3a
3c 3d
9
3b 4 3c, 3d
A szervomotor és a távtartó keret rögzítése
a szivattyúhoz
1. A DMX esetében: Rögzítse a tartozékként
szállított frontlapot.
2. Igazítsa a tengelykapcsoló részt (3a) a beállító
orsóra (2).
3. Tartsa a szervomotort és a távtartó keretet
a szivattyún.
4. Helyezze fel a skálabeosztású gyűrűt (7) és
a tengelykapcsoló részt (3b) (hordozó) a távtartó
keret oldalára. Tolja az egyik tengelykapcsoló
részt (3b) a másik tengelykapcsoló részbe (3a),
hogy az a helyes pozícióban legyen (lásd
a 4. ábrát) és egyik kezével tartsa azt a helyén.
Az orsónak ez alatt nem szabad
Vigyázat
elfordulnia.
5. Fordítsa el a tengelykapcsoló részt (3c)
a tengelyen úgy, hogy az egy vonalba kerüljön
a tengelykapcsoló rész (3b) hornyával.
6. A fej nélküli csavar (3d) segítségével rögzítse
a tengelykapcsoló részt (3c) a szervomotor
tengelyére.
7. Rögzítse a távtartó keretet három (DMX) vagy
négy (DMH) csavarral (5).
8. Hozza egy vonalba a skálabeosztású gyűrűn (7)
a 0 % pozíciót és a távtartó keret jelzőcsapját,
majd szorítsa meg a fej nélküli csavart (8).
A szervomotor csatlakoztatása és üzembe
helyezése
Alakítsa ki a szervomotor elektromos csatlakozásait
a 9. Elektromos csatlakozások
leírtaknak megfelelően.
Szabályozza be a szivattyút és a szervomotort,
figyelembe véve a használati utasításban található
útmutatásokat; lásd a 10. Üzembe helyezés
részt is.
című részben
című
