6. Τεχνικά δεδομένα
1 7

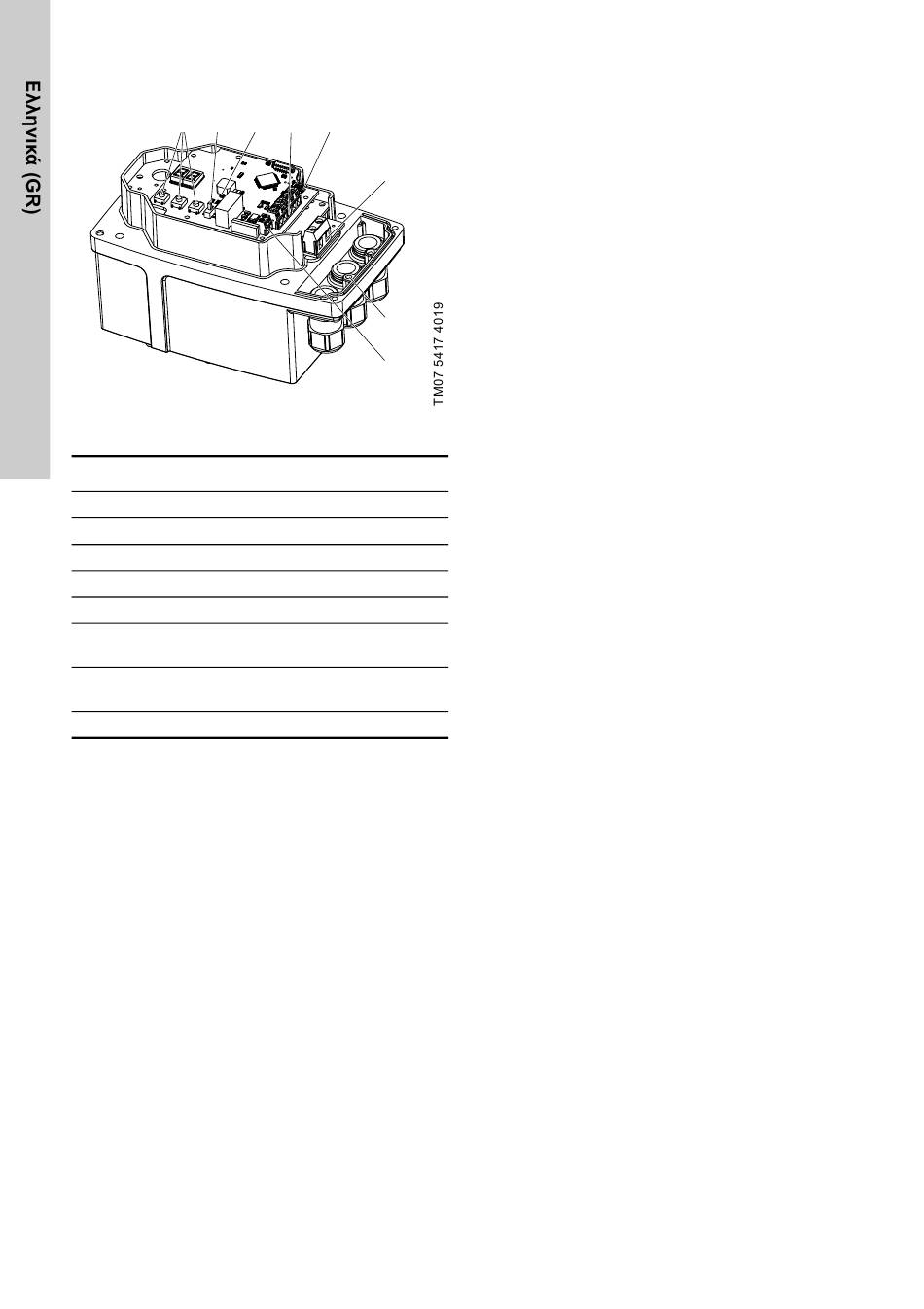

Σχ. 1 Σερβοκινητήρας με αναλογικό έλεγχο
Στοιχείο Περιγραφή
1 Κουμπιά προγραμματισμού
2 Έξοδος συναγερμού
3 LEDs
4 Διακόπτης DIP
5 Ακροδέκτες σύνδεσης με ρεύμα δικτύου
Ακροδέκτες σύνδεσης αναλογικού
6
σήματος
Διακόπτης χειροκίνητης ρύθμισης,
7
Διακόπτης σέρβις
8 Ακροδέκτης γείωσης
62
3 4
6
5
8
2
6.1 Γενικά δεδομένα
Σύνθηκες περιβάλλοντος και λειτουργίας
• Επιτρεπόμενη θερμοκρασία περιβάλλοντος:
0 °C έως +55 °C.
• Επιτρεπόμενη υγρασία αέρα:
μέγ. σχετική υγρασία:
70 % στους +40 °C, 90 % στους +35 °C.
Περίβλημα
• Υλικά:
– Περίβλημα: Χυτοπρεσσαριστός ψευδάργυρος
– Κάλυμμα: Πλαστική ύλη
• Χρώμα: Μαύρο
• Βαθμός προστασίας σύμφωνα με το
DIN EN 60529: IP65
Παροχή ρεύματος
• 115-230 V ± 10 %, 50/60 Hz ± 5 %,
100 % εγκαίρως (τυπικό)
• 24 VDC ± 10 %, 50/60 Hz ± 5 %
• Κλάση μόνωσης E σύμφωνα με το EN 60085
Γωνία ρύθμισης
• 270 °
Κατανάλωση ρεύματος
• Μέγ. 2 VA
Χρόνος ενεργοποίησης
• 90 δευτερόλεπτα (50 Hz), 75 δευτερόλεπτα
(60 Hz) για αντλίες DMH
• > 90 δευτερόλεπτα για αντλίες DMX 221 και
DMX 226. Ο ακριβής χρόνος ενεργοποίησης δεν
μπορεί να καθοριστεί στις αντλίες DMX, καθώς
εξαρτάται από τις τεχνικές ιδιότητες της εν λόγω
αντλίας.
Βάρος
• Περίπου 2,6 kg
6.1.1 Σερβοκινητήρας με αναλογικό έλεγχο
Παραλλαγή ελέγχου
• Αναλογικός έλεγχος
• Είσοδος/έξοδος
– 4-20 mA (τυπική ρύθμιση)
– 0-20 mA (μεταγόμενο)
• Διακόπτης σέρβις
Eίσοδος σημείου ρύθμισης
• 4 (0) - 20 mA (DC)
Φορτίο 250 Ω
•
• Προστασία από υπερφόρτωση 25 mA
• Προστασία έναντι ανάστροφης πολικότητας στα
-25 mA
• Προστασία ESD, φίλτρο εισόδου
• Ανάλυση: 12 bits
Έξοδος πραγματικής τιμής
• Σταθερά όρια: 0-20 mA ή 4-20 mA
Καταβόθρα ρεύματος: Μέγ. φορτίο 500 Ω
•
• Ανάλυση: 10 bits
