伺服电机系列 384-711 至 717

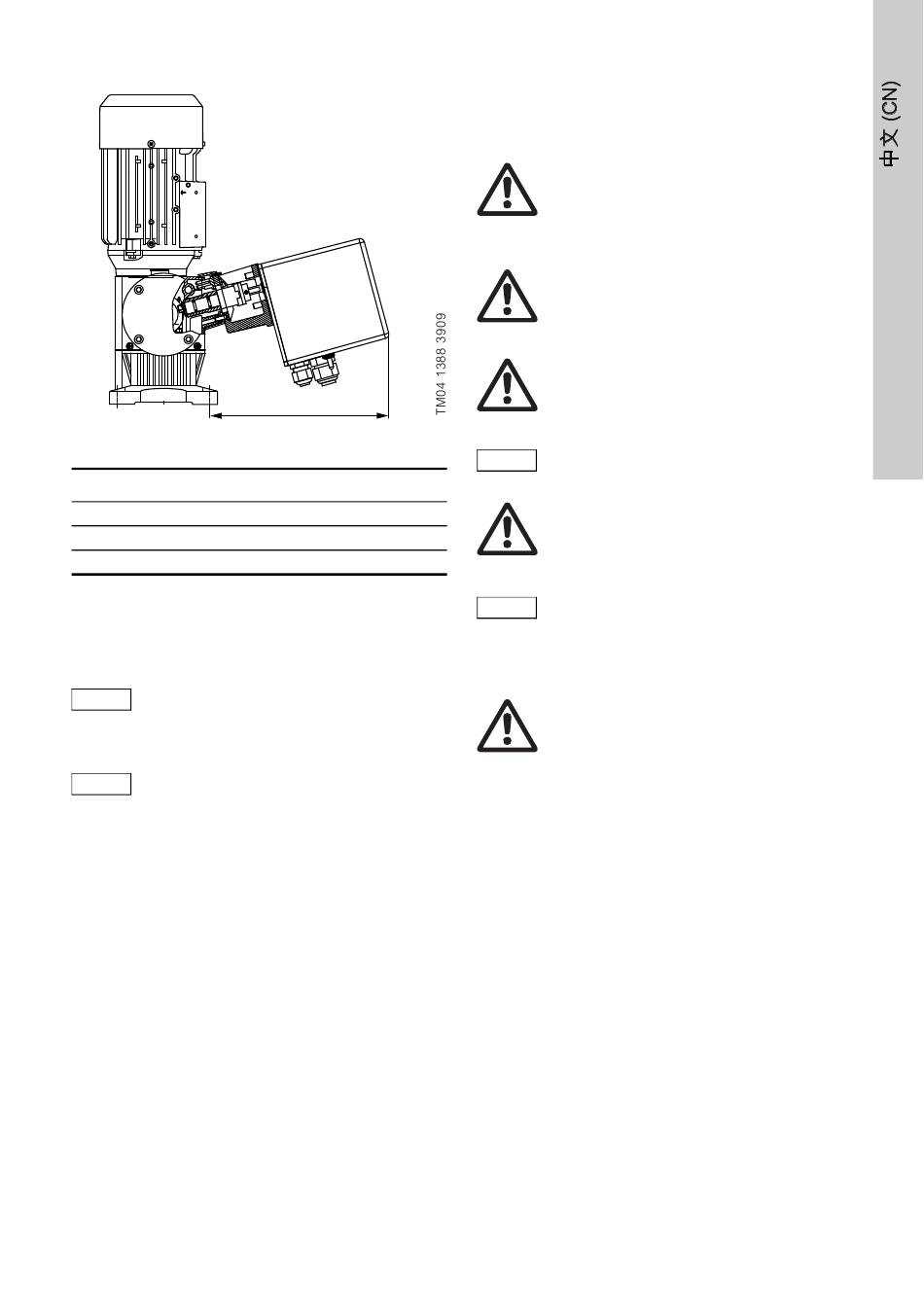

图 3 伺服电机系列 384-711 至 717
伺服电机系列
384-711
384-712 - 384-714
384-715 - 384-717
尺寸单位 : 毫米
7. 运输与存放
运输驱动器时只能使用产品的原包装。 不可
将保护性包装当作运输包装使用。
小心
驱动器不可受到剧烈振动。 不可丢仍或砸落
伺服电机。
如果泵和伺服电机是同时订购的，那么伺服
注意
电机是已经装配到计量泵上的，因而可以直
接连接。
7.1 拆箱
• 注意保存原始包装以供将来存放或退回时使用，
或者按照地方有关规定处理废弃的包装材料。
• 伺服电机拆箱后请尽快安装。
7.2 存放/停机时间
• 将伺服电机存放在一个通风良好、干燥的房间内，
且要安放在托架或支架上(防止受潮)。 用箔覆盖防
尘。
• 防止冷凝形成(例如温度波动所致)。
如果伺服电机需要存放4个月以上的时间，还需要注意
以下几点:
• 在驱动器盖的下方塞一层吸湿材料。
将伺服电机放置在一个干燥、凉爽的地方。
L1
L1
204
221
222
8. 安装
8.1 一般注意事项
警告
电气设备在运行时某些部件总是会带有危险
电压。这是众所周知的事实。 只有电工和受
训人员在专业电工的指导和监督下才能执行
电气安装工作或对电气设备开展工作，同时
还必须遵守有关的电气技术规章。
警告
在进行安装、调试和测试工作时，必须遵守
所有有关的安全及事故防范规章。
警告
在对驱动器开始执行任何(安装)工作之前，
请确保所有受到影响的机械/安装的电源均
已切断。
必须在开展安装和调试工作之前先阅读本指
注意
导手册，这一点极为重要。
警告
只有称职的专门人员才能执行伺服电机的装
配工作。
如果泵和伺服电机是同时订购的，那么伺服
注意
电机是已经装配到计量泵上的，因而可以直
接连接。
8.2 用电动伺服电机对计量泵进行翻新
警告
在用电动伺服电机对计量泵进行翻新时，
你必须遵守章节
11. 运行
中说明的指导与警告。
电动伺服电机交付范围
灯笼、前板、刻度圈带螺丝、联轴器(三件)带两个自攻
螺丝。 灯笼和伺服电机的固定螺丝。
需要工具
六角套筒扳手 2 mm, 2.5 mm, 5 mm, 螺丝刀
检查 0 % 位置
伺服电机在出厂前已设置在 0 % 位置。 但是，为安全
目的，该 0 % 位置必须再经过检查，并且在必要时进
行纠正。
遵守随产品一起提供的
的供应商手册"
TBasic_BA
1. 将泵连接到工频电源上。
2. 接通工频电源。
3. 将泵的冲程调节按钮旋转到 0 % 位置。
4. 切断工频电源。
拆除泵的前板
1. 拆去调节按钮的盖帽。
2. 对于DMX: 松开调节按钮一侧的锁紧螺丝。
3. 拆下固定螺丝并将调节按钮拔出。
– 注意不要改变 0 % 位置。
4. 拆去前板。
9. 电气连接 10. 调试
, 和
伺服电机
"。
