Installatietekening voor de elektrische servomotor

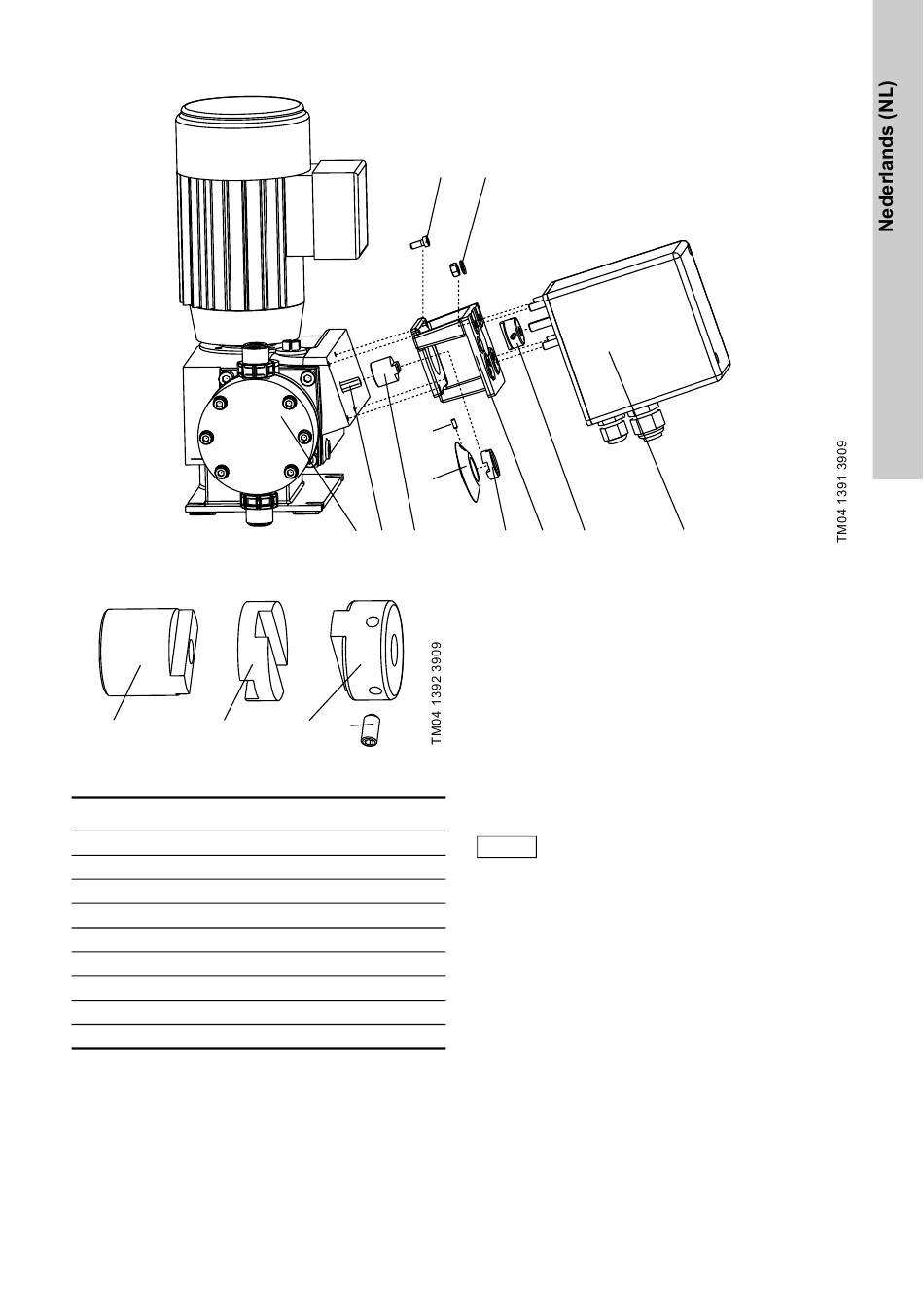

Afb. 4 Installeren van de servomotor (gebruik makend van het voorbeeld van een DMH-pomp)
3a
3b
Afb. 5 Koppeling
Item Omschrijving
1 Pomp
2 Instelspindel (gegroefde pen)
3 Koppeling
4 Lantaarnstuk
5 Schroef
6 Moer en tussenschijf
7 Schaalring
8 Stifttap
9 Servomotor
Monteren van de servomotor op het lantaarnstuk
1. Druk het koppelingsdeel (3c) op de as van de
servomotor (9) en schroef de stifttap (3d) er los-
jes in.
2. Gebruik vier moeren en tussenschijven (6) voor
het bevestigen van het lantaarnstuk op de stift-
tappen van de servomotor.
5
4x
4x
8
7
3a
1 2
3c 3d
6
4 3c, 3d
3b
Monteren van de servomotor en lantaarnstuk op
de pomp
1. Voor DMX: Bevestig het meegeleverde front.
2. Monteer de koppelingsectie (3a) op de instelspin-
del (2).
3. Houd de servomotor en lantaarnstuk op de pomp.
4. Plaats de schaalring (7) en koppelingsectie (3b)
(drager) door de zijkant van het lantaarnstuk.
Druk het ene koppelingsdeel (3b) op het andere
koppelingsdeel (3a) zodat het zich in de juiste
positie bevindt (zie afb. 4) en houd deze op de
plek met één hand.
De spindel mag gedurende dit proces niet
Voorzichtig
draaien.
5. Draai koppelingsdeel (3c) op de as zodat deze
aangrijpt in de groef van de koppelingsectie (3b).
6. Gebruik de stifttap (3d) voor het bevestigen van
het koppelingsdeel (3c) op de as van de servo-
motor.
7. Monteer het lantaarnstuk m.b.v. drie schroeven
(DMX) of vier schroeven (DMH) (5).
8. Breng de 0 % positie van de schaal ring (7) in lijn
met de markeringspin op het lantaarnstuk en
draai deze vast met de stifttap (8).
Aansluiten en inbedrijfstellen van de servomotor
Sluit de servomotor elektrisch aan zoals omschreven
in paragraaf 9. Elektrische
Stel de pomp en servomotor in bedrijf, waarbij de
informatie in de instructiehandleiding wordt aange-
houden, zie ook paragraaf
9
aansluitingen.
10. Inbedrijfstelling.
