6.1 Genel veriler

Ortam ve kullanım koşulları
• İzin verilen ortam sıcaklığı: 0 °C ile +55 °C arası.
• İzin verilen hava nemi: maks. nispi nem:
40 °C'de % 70, 35 °C'de % 90.
Gövde
• Malzemeler:
– Gövde: Basınçlı çinko döküm
– Baca: Plastic
• Renk: Siyah
• DIN EN 60529'a göre koruma derecesi: IP65
Voltaj
• 115-230 V ± % 10, 50/60 Hz ± % 5, % 100
zamanında (standart)
• 24 VDC ± % 10, 50/60 Hz ± % 5
• EN 60085'a göre E sınıfı izolasyon
Ayar açısı
• 270 °
Güç tüketimi
• Maks. 2 VA
Çalıştırma süresi
• DMH pompalar için 90 saniye (50 Hz), 75 saniye
(60 Hz)
• DMX 221 ve DMX 226 pompalar için > 90 saniye.
Söz konusu pompanın teknik özelliklerine bağlı
olduğundan dolayı, DMX pompalar için kesin bir
çalıştırma süresi belirtilememektedir.
Ağırlık
• Yaklaşık 2,6 kg
6.1.1 Analog kontrollü servo motor
Kontrol tipi
• Analog kontrol
• Giriş/çıkış
– 4-20 mA (standart ayar)
– 0-20 mA (değiştirilebilir)
• Servis anahtarı
Ayar noktası girişi
• 4 (0) - 20 mA (DC)
Yük 250 Ω
•
• Aşırı yük koruması 25 mA
• -25 mA'ya ters kutba karşı koruma
• ESD koruması, giriş filtresi
• Çözünürlük: 12 bit
Mevcut değer çıkışı
• Sabit limitler: 0-20 mA veya 4-20 mA
Akım çekici: Maks. yük 500 Ω
•
• Çözünürlük: 10 bit
160

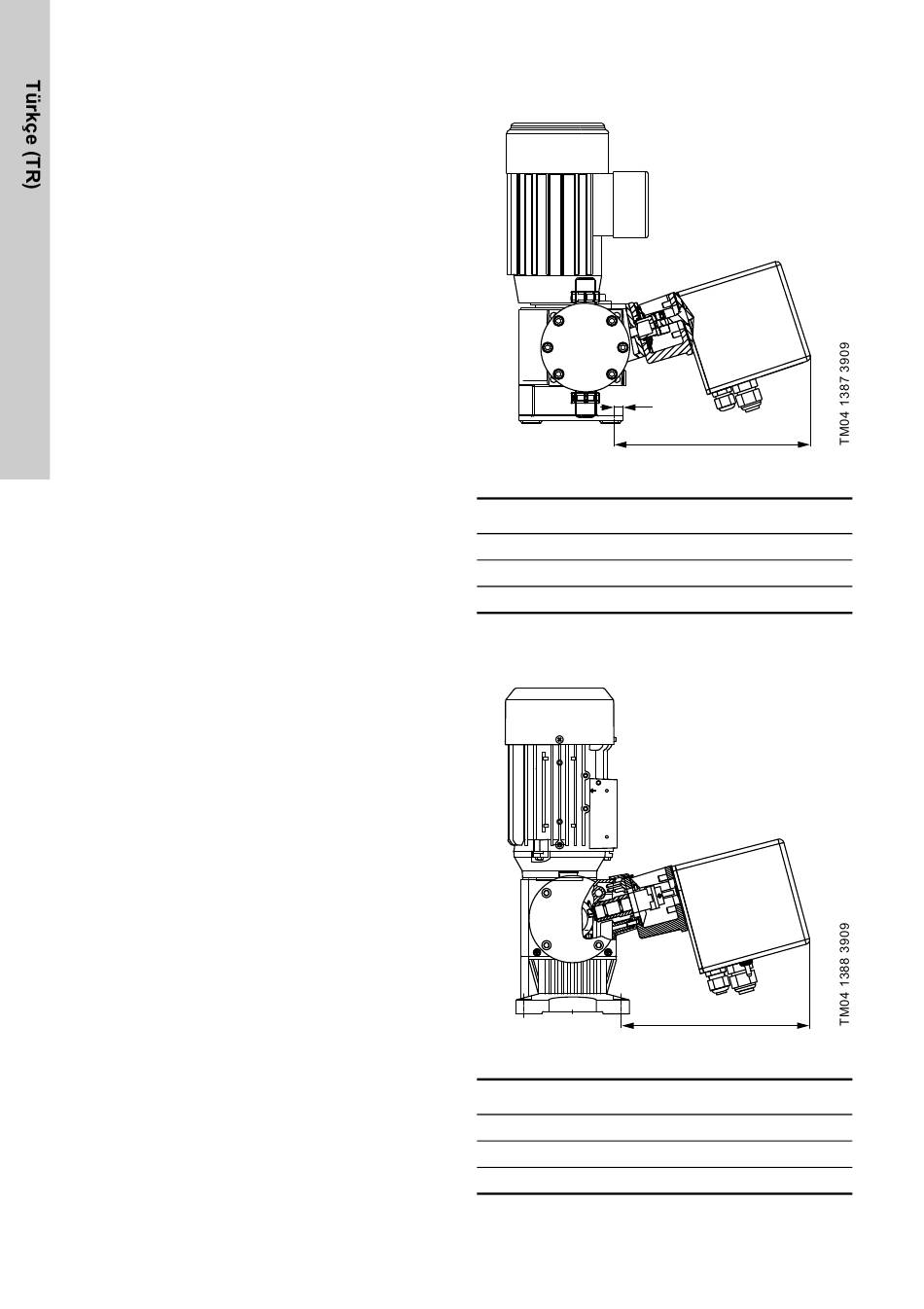

6.2 Boyut şemaları
Servo motor serisi 384-511 ila 513
10
Şekil 2 Servo motor serisi 384-511 ila 513
Servo motor serisi
384-511
384-512
384-513
Boyutlar (mm olarak)
Servo motor serisi 384-711 ila 717
Şekil 3 Servo motor serisi 384-711 ila 717
Servo motor serisi
384-711
384-712 - 384-714
384-715 - 384-717
Boyutlar (mm olarak)
L1
L1
222
208,5
221
L1
L1
204
221
222
