DMX 226 grupları
DMX 226 M grubu
DMX 24-8
DMX 37-5
DMX 52-8
DMX 60-3
DMX 82-5
DMX 100-8
DMX 130-3
DMX 142-8
DMX 160-5
DMX 224-5
DMX 255-3
DMX 380-3
-
-
-
-
-
5.2.4 Analog kontrollü ve servis anahtarlı bir
servo motorun fonksiyonu
Mikro işlemci kontrolörü, motor gövdesine
entegredir. Kontrolör, kılavuz değere
(mA sinyalindeki ayar noktasına) bağlı olarak motor
tahriğini konumlandırır ve belirtilen ayar noktasıyla
mevcut tahrik konumunu (mevcut değeri)
karşılaştırır. İki değer farklıya tahrik, ayar noktasıyla
belirlenen konuma taşınır. Mevcut değer, tahriğe
entegre bir potansiyometreyle üretilir.
Herhangi bir zamanda 4 (0) mA ve 20 mA'ya
herhangi bir konum atanabilir. Alt ve üst akım limitleri
(4 (0) / 20 mA) önceden programlanmıştır ve
değiştirilemez. Kontrol yönü, DIP şalterini " /inv"
kullanarak ters çevrilebilir.
Ayrıca bu servo motor modelinde bir "Auto/Manual"
(Otomatik/Manuel) servis anahtarı ve
konumlandırma hareketini manuel olarak ayarlamak
için bir anahtar bulunmaktadır.
DMX 226 L grubu
DMX 67-10
DMX 95-8
DMX 132-10
DMX 152-6
DMX 190-8
DMX 190-10
DMX 199-8
DMX 249-3
DMX 280-6
DMX 280-8
DMX 321-4
DMX 321-6
DMX 460-3.5
DMX 460-6
DMX 315-3
DMX 525-3
DMX 765-3

6. Teknik veriler

1 7

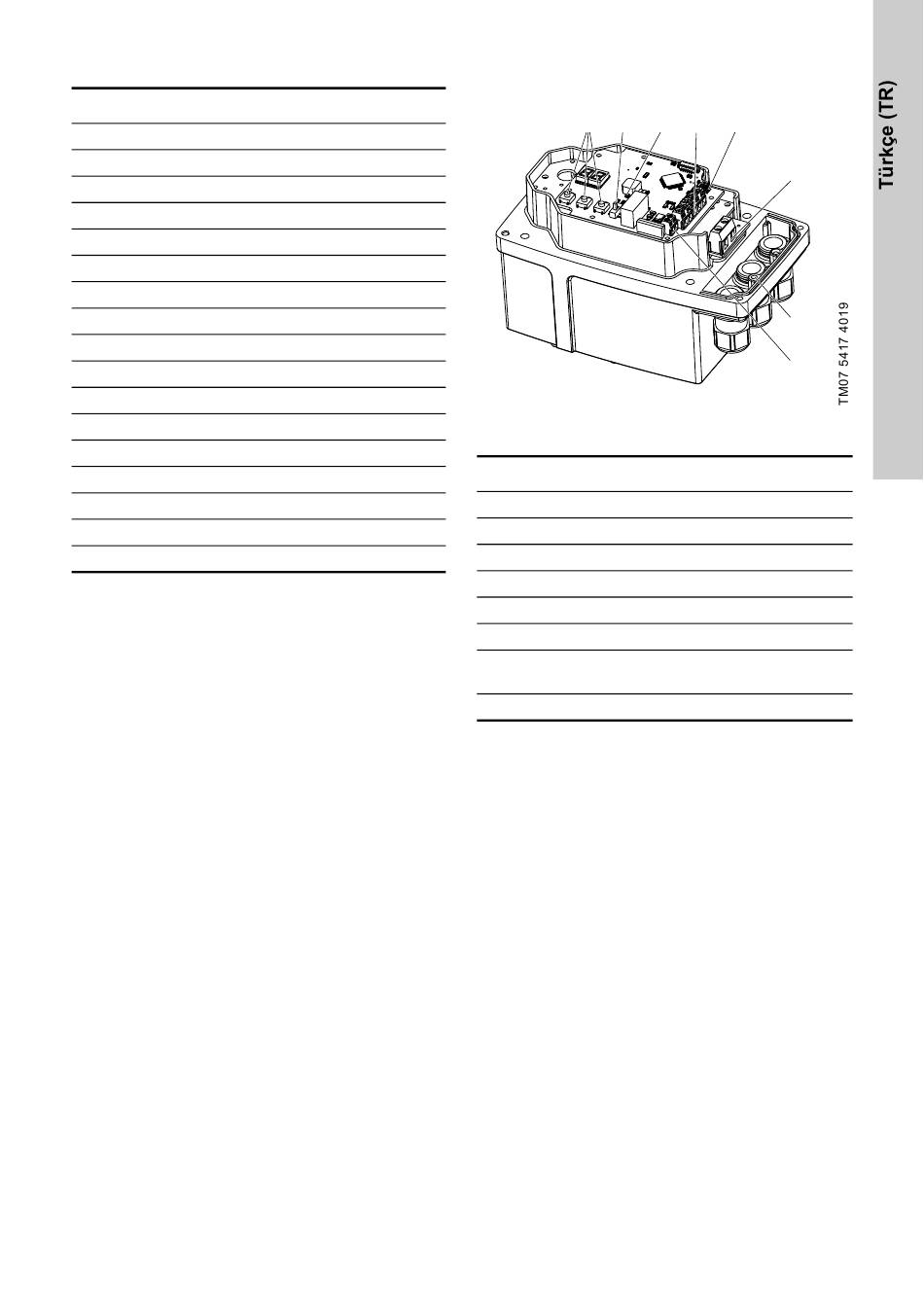

Şekil 1 Analog kontrollü servo motor
Madde Açıklama
1 Programlama düğmeleri
2 Alarm çıkışı
3 LED'ler
4 DIP anahtarı
5 Elektrik bağlantı terminalleri
6 Analog sinyal bağlantı terminalleri
Manuel ayarlama anahtarı, Servis
7
anahtarı
8 Topraklama terminali
3 4
6
5
8
2
159
