DMX 226 grupper
DMX 226 grupp M
DMX 24-8
DMX 37-5
DMX 52-8
DMX 60-3
DMX 82-5
DMX 100-8
DMX 130-3
DMX 142-8
DMX 160-5
DMX 224-5
DMX 255-3
DMX 380-3
-
-
-
-
-
5.2.4 En servomotors funktion med analog
styrning och arbetsbrytare
Mikroprocessorstyrenheten är integrerad i drivenhe-
tens hölje. Styrenheten positionerar drivenheten
efter ett riktvärde (börvärde i strömsignal) och jämför
angivet börvärde med drivenhetens aktuella läge
(verkligt värde). Om de två värdena är olika flyttas
drivenheten till den position som bestäms av börvär-
det. Det verkliga värdet genereras av en potentiome-
ter som är integrerad i drivenheten.
Alla positioner kan alltid tilldelas till 4 (0) mA och
20 mA. De undre och övre strömgränsvärdena
(4 (0) / 20 mA) är förprogrammerade och kan inte
ändras. Styrriktningen kan även reverseras med
DIP-omkopplaren " /inv".
Dessutom är denna servomotorversion försedd med
en arbetsbrytare "Auto/Manuell" och en brytare för
inställning av positioneringsrörelsen manuellt.
DMX 226 grupp L
DMX 67-10
DMX 95-8
DMX 132-10
DMX 152-6
DMX 190-8
DMX 190-10
DMX 199-8
DMX 249-3
DMX 280-6
DMX 280-8
DMX 321-4
DMX 321-6
DMX 460-3.5
DMX 460-6
DMX 315-3
DMX 525-3
DMX 765-3

6. Tekniska data

1 7

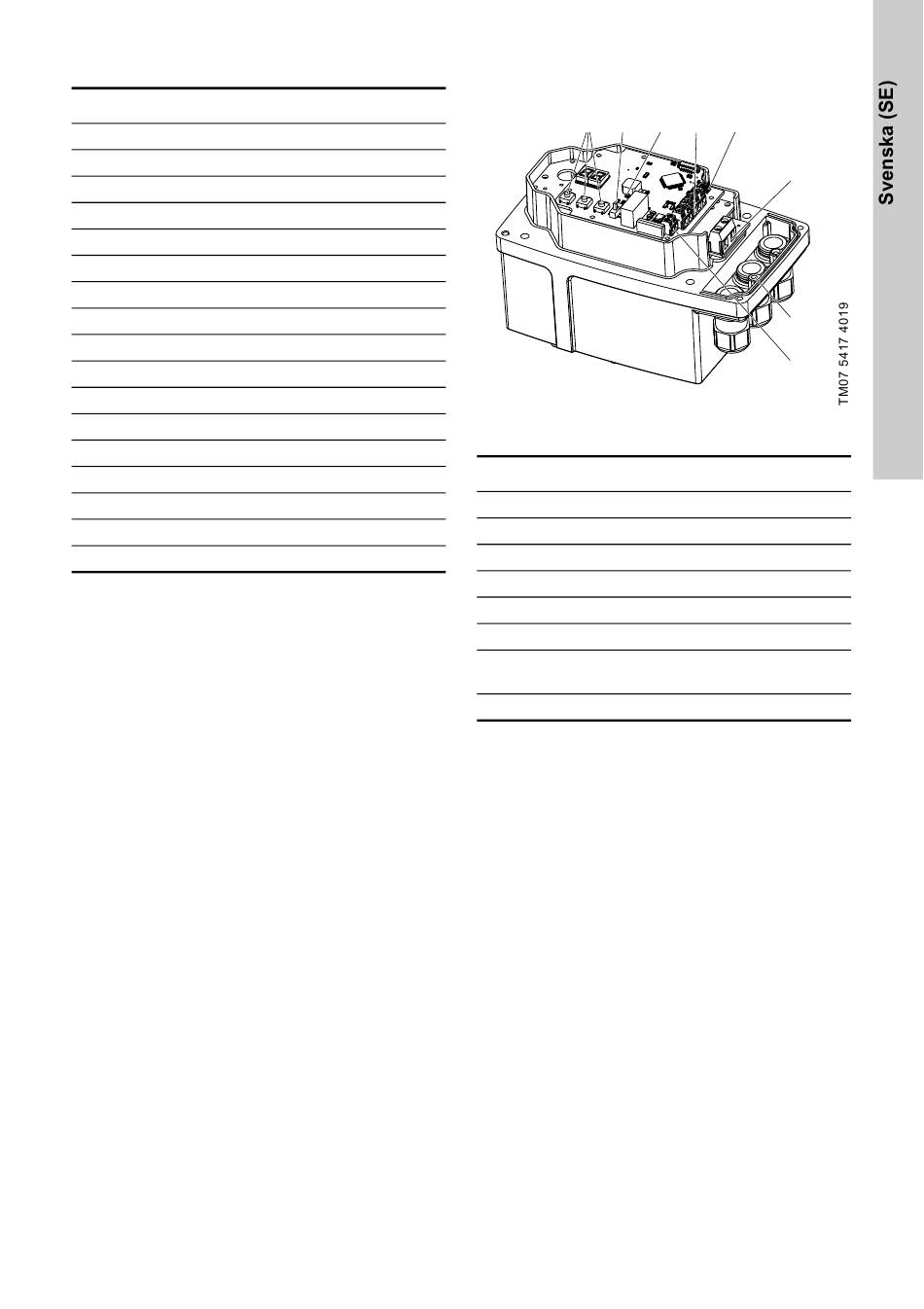

Fig. 1 Servomotor med analog styrning
Pos. Beskrivning
1 Programmeringsknappar
2 Larmutgång
3 Indikeringslampor
4 DIP-omkopplare
5 Plintar för anslutning till elnätet
6 Analoga signalanslutningsplintar
Brytare för manuell inställning, arbetsbry-
7
tare
8 Jordplint
3 4
6
5
8
2
