6. Műszaki adatok
1 7

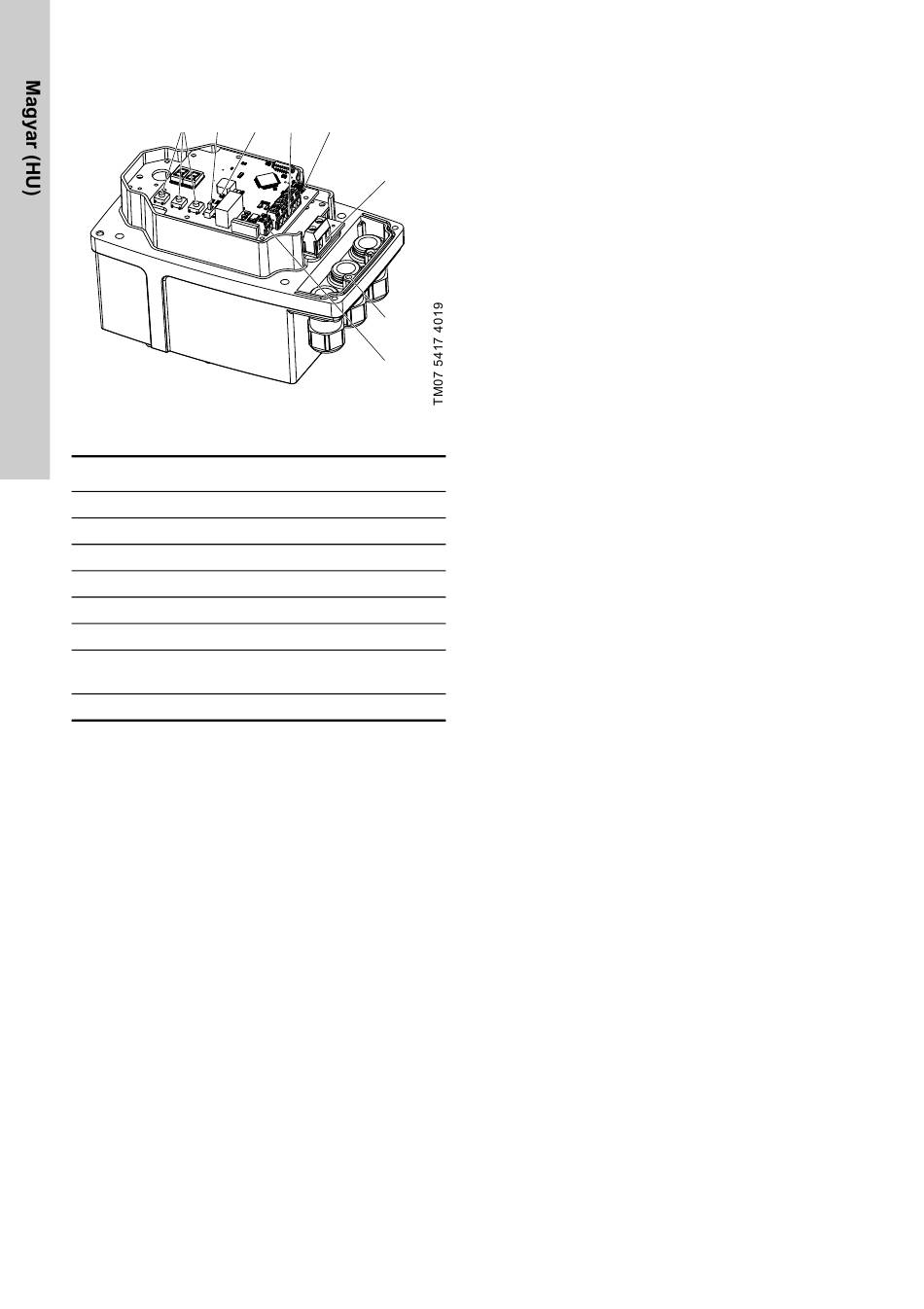

1. ábra Analóg szabályozású szervomotor
Tétel Leírás
1 Programgombok
2 Hiba kimenet
3 LED-ek
4 DIP-kapcsoló
5 Sorkapcsok a bekötéshez
6 Sorkapcsok az analóg jel számára
Manuális beállító kapcsoló,
7
üzemmódkapcsoló
8 Földelési pont
84
3 4
6
5
8
2
6.1 Általános adatok
Környezeti és működési körülmények
• Megengedett környezeti hőmérséklet:
0 °C-tól +55 °C-ig.
• Megengedhető légnedvesség: max. relatív
páratartalom: 70 % 40 °C-nál, 90 % 35 °C-nál.
Ház
• Szerkezeti anyagok:
– Ház: Présöntésű horgany
– Fedél: Plasztik
• Színe: Fekete
• Védelmi fokozat a DIN EN 60529 szabványnak
megfelelően: IP65
Táplálás
• 115-230 V ± 10 %, 50/60 Hz ± 5 %, 100 % időben
(szabványos)
• 24 VDC ± 10 %, 50/60 Hz ± 5 %
• E szigetelési osztály a EN 60085 szerint
Beállítási szög
• 270 °
Energiafogyasztás
• Max. 2 VA
Megszólalási idő
• 90 másodperc (50 Hz), 75 másodperc (60 Hz)
a DMH szivattyúknál
• > 90 másodperc a DMX 221 -es és
a DMX 226-os szivattyúknál. A pontos
megszólalási idő nem adható meg DMX
szivattyúknál, mivel az a kérdéses szivattyú
műszaki jellemzőitől függ.
Súly
• Mintegy 2,6 kg.
6.1.1 Analóg szabályozású szervomotor
Vezérlésváltozat
• Analóg szabályozás
• Bemenet/kimenet
– 4-20 mA (szabványos beállítás)
– 0-20 mA (kapcsolható)
• Üzemmódkapcsoló
Alapjel bemenet
• 4 (0) - 20 mA (DC)
Terhelés 250 Ω
•
• Túlterhelésvédelem 25 mA
• Fordított polaritás elleni védelem -25 mA-re
• Elektrosztatikus feltöltődés elleni védelem (ESD),
bemeneti szűrő
• Felbontás: 12 bit
Aktuális érték kimenet
• Rögzített határok: 0-20 mA vagy 4-20 mA
Áramesés: Max. terhelés 500 Ω
•
• Felbontás: 10 bit
