Esquema de instalação para o servomotor eléctrico

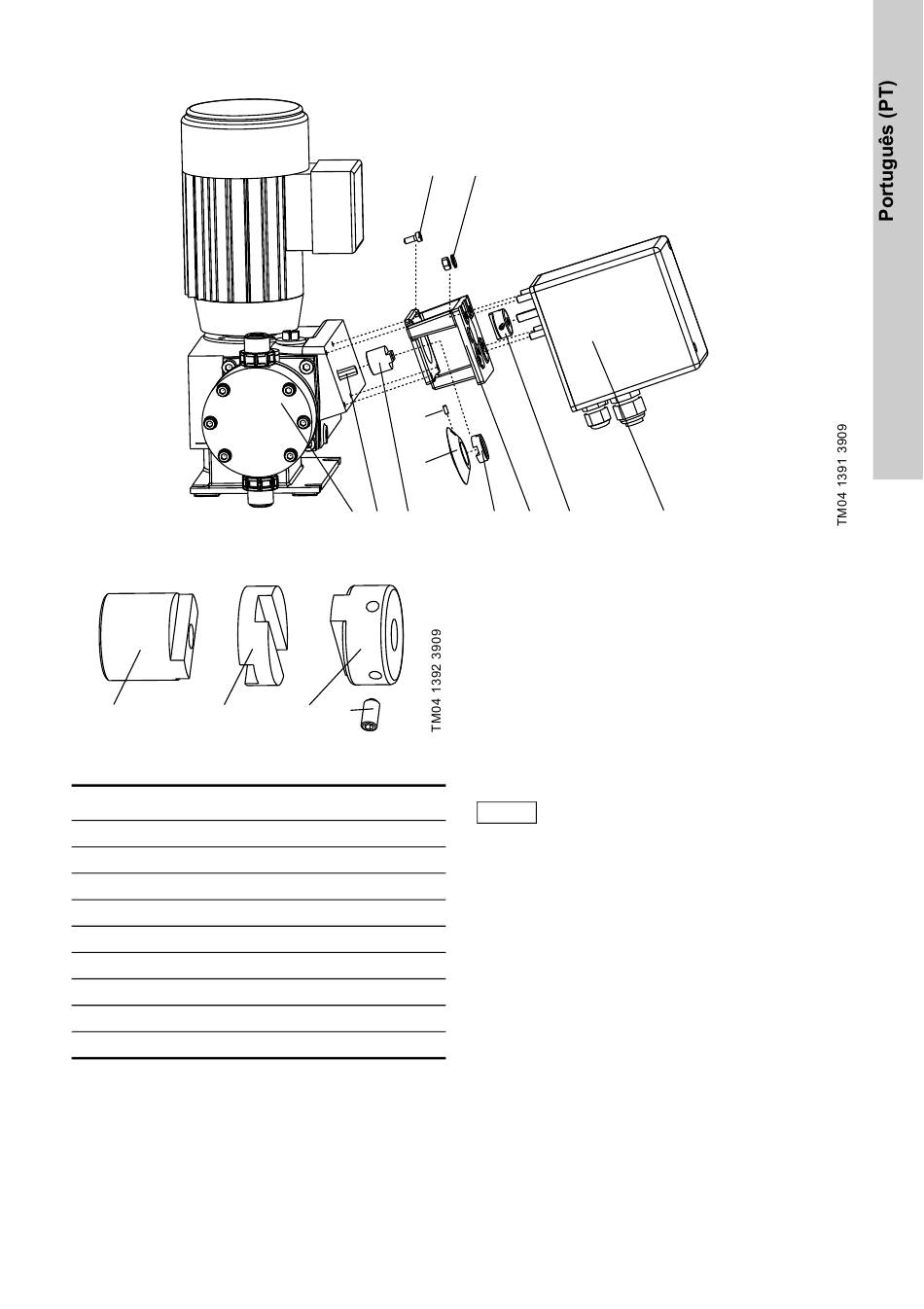

Fig. 4 Instalar o servomotor (utilizando o exemplo de uma bomba DMH)
3a
3b
Fig. 5 Acoplamento
Item Descrição
1 Bomba
2 Fuso de regulação (pino estriado)
3 Acoplamento
4 Lanterna
5 Parafuso
6 Porca e anilha intermediária
7 Anel graduado
8 Parafuso sem cabeça
9 Servomotor
Adaptar o servomotor na lanterna
1. Empurrar a secção de acoplamento (3c) em
direcção ao eixo do servomotor (9) e apertar
ligeiramente o parafuso sem cabeça (3d).
2. Utilizar quatro porcas e anilhas intermediárias (6)
para fixar a lanterna aos parafusos sem cabeça
do servomotor.
5
6
4x
4x
8
7
3a
1 2
3c 3d
4 3c, 3d
3b
Instalar o servomotor e a lanterna na bomba
1. Para DMX: fixar a placa frontal fornecida.
2. Instalar a secção de acoplamento (3a) no fuso de
regulação (2).
3. Apoiar o servomotor e a lanterna na bomba.
4. Inserir o anel graduado (7) e a secção de acopla-
mento (3b) (transportador) através da lateral da
lanterna. Empurrar uma secção de acoplamento
(3b) em direcção à outra secção de acoplamento
(3a) de forma a ficar na posição correcta (con-
sulte a fig. 4) e manter no lugar com uma mão.
O fuso não pode rodar durante este pro-
Atenção
cesso.
5. Rodar a secção de acoplamento (3c) no eixo, de
forma a que esta engate na ranhura da secção
de acoplamento (3b).
6. Utilizar o parafuso sem cabeça (3d) para fixar a
secção de acoplamento (3c) ao eixo do servomo-
tor.
7. Instalar a lanterna utilizando três parafusos
(DMX) ou quatro (DMH) (5).
8. Fazer corresponder a posição 0 % do anel gra-
duado (7) com o pino de marcação na lanterna e
apertar o parafuso sem cabeça (8).
Ligar e colocar em funcionamento o servomotor
Estabelecer as ligações eléctricas do servomotor,
como descrito na secção
Colocação em funcionamento da bomba e do servo-
motor, tendo em consideração as informações incluí-
das no manual de instruções; consultar também a
secção 10. Colocação em
9
9. Ligações eléctricas.
funcionamento.
