7. Технические данные
1 7

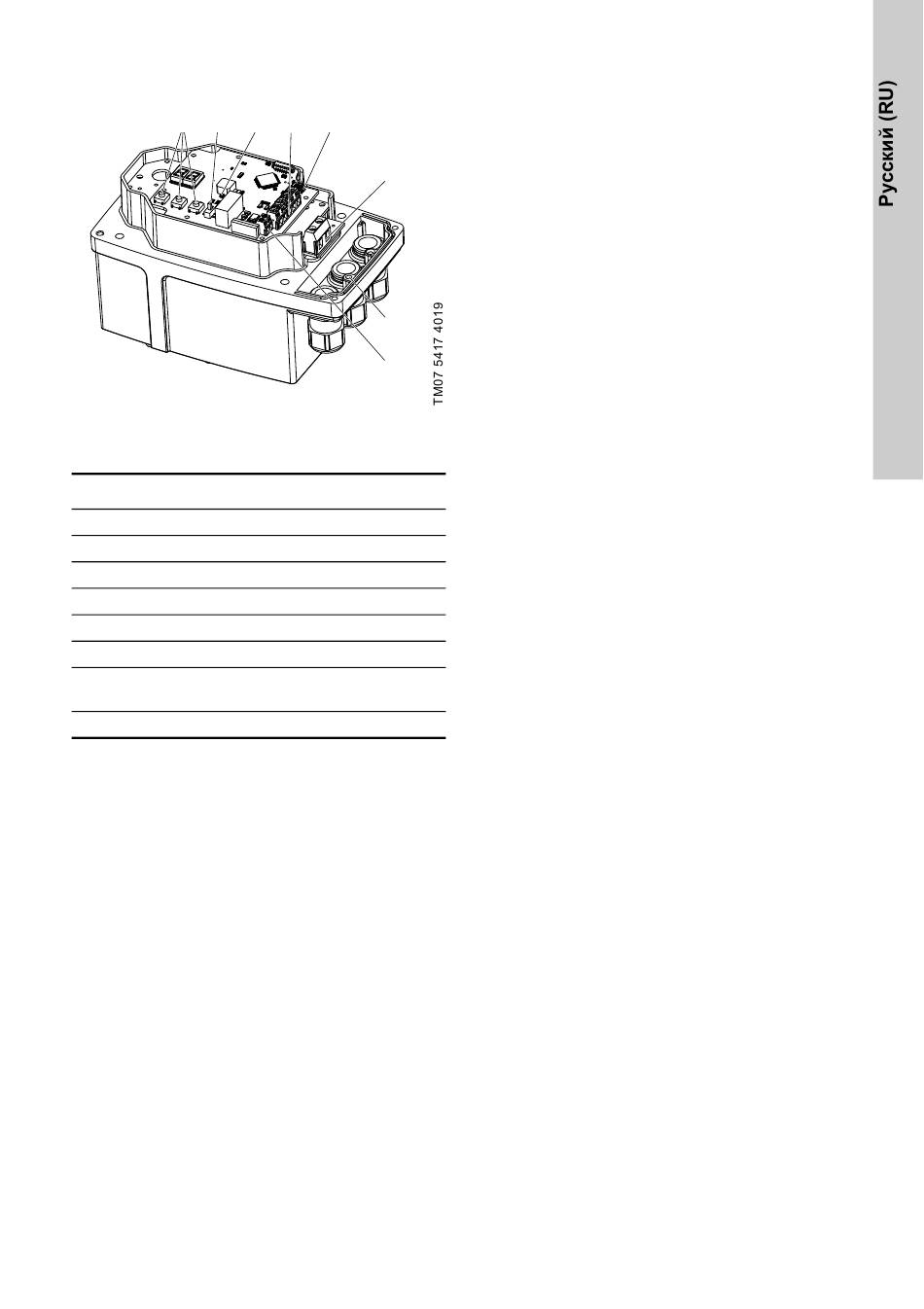

Рис. 1 Сервопривод с аналоговым
управлением
Поз. Наименование
1 Кнопки программирования
2 Выход для аварийного сигнала
3 Светодиоды
4 Переключатель DIP
5 Клеммы питания
6 Клеммы аналоговых сигналов
Переключатель ручной регулировки,
7
Сервисный переключатель
8 Клемма заземления
7.1 Общие сведения
Внешняя среда и условия эксплуатации
• Допустимая температура внешней среды:
от 0 °C до +55 °C.
• Допустимая влажность воздуха: макс.
относительная влажность:
70 % при 40 °C, 90 % при 35 °C.
Корпус
• Материалы:
– Корпус: Штампованный, цинковый
– Кожух: пластмасса
• Цвет: Чёрный
• Степень защиты в соответствии с
DIN EN 60529: IP65
3 4
6
5
8
2
Питание
• 115-230 В ± 10 %, 50/60 Гц ± 5 %, время
включения 100 % (стандарт)
• 24 В пер. тока ± 10 %, 50/60 Гц ± 5 %
• Класс изоляции E в соответствии с EN 60085
Угол регулировки
• 270 °
Потребляемая мощность
• Макс. 2 ВА
Время срабатывания
• 90 секунд (50 Гц), 75 секунд (60 Гц) для
насосов DMH
• > 90 секунд для насосов DMX 221 и DMX 226
Точное время срабатывания невозможно
задать для насосов DMX, поскольку оно
зависит от технических параметров
рассматриваемого насоса.
Вес
• Около 2,6 кг
7.1.1 Сервопривод с аналоговым управлением
Исполнение системы управления
• Аналоговое управление
• Вход/выход
– 4-20 мА (стандартная установка)
– 0-20 мА (переключаемая)
• Сервисный переключатель
Вход установленного значения
• 4 (0) - 20 мА (постоянный ток)
• Нагрузка 250 Вт
• Защита от перезагрузки 25 мА
• Защита против обратной полярности до
-25 мА
• Защита от электростатического разряда,
входной фильтр
• Разрешение: 12 битов
Фактическое выходное напряжение
• Фиксированные границы: 0-20 мА или
4-20 мА
• Выходной ток: Макс. нагрузка 500 Ом
• Разрешение: 10 битов
