6. Dados técnicos
1 7

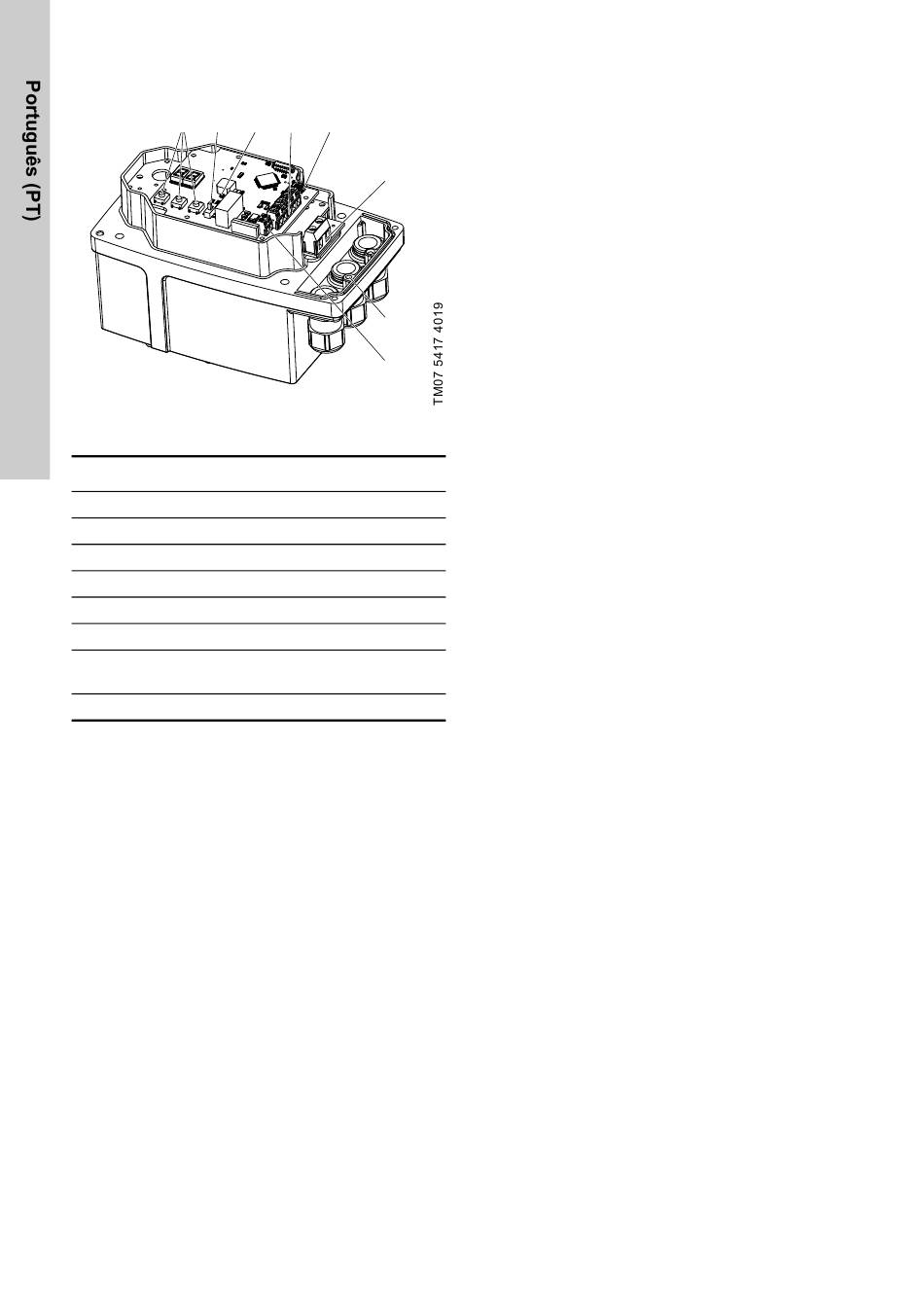

Fig. 1 Servomotor com controlo analógico
Item Descrição
1 Botões de programação
2 Saída do alarme
3 LED
4 Interruptor DIP
5 Terminais de ligação à rede eléctrica
6 Terminais de ligação do sinal analógico
Interruptor de ajuste manual, interruptor de
7
serviço
8 Terminal de ligação à terra
128
3 4
6
5
8
2

6.1 Dados gerais

Condições ambientais e operacionais
• Temperatura ambiente permissível:
0 °C a +55 °C.
• Humidade de ar permissível: humidade relativa
máxima: 70 % a 40 °C, 90 % a 35 °C.
Corpo
• Materiais:
– Corpo: zinco fundido
– Cobertura: plástico
• Cor: preto
• Nível de protecção em conform. com
DIN EN 60529: IP65
Alimentação eléctrica
• 115-230 V ± 10 %, 50/60 Hz ± 5 %, 100 % a
tempo (standard)
• 24 VDC ± 10 %, 50/60 Hz ± 5 %
• Classe de isolamento E em conform EN 60085
Ângulo de ajuste
• 270 °
Consumo de energia
• Máx. 2 VA
Tempo de actuação
• 90 segundos (50 Hz), 75 segundos (60 Hz) para
bombas DMH
• > 90 segundos para bombas DMX 221 e bombas
DMX 226. O tempo exacto de actuação não pode
ser especificado para as bombas DMX, visto
depender das propriedades técnicas da bomba
em questão.
Peso
• Aproximadamente 2,6 kg
6.1.1 Servomotor com controlo analógico
Variante de comando
• Controlo analógico
• Entrada/saída
– 4-20 mA (ajuste predefinido)
– 0-20 mA (comutável)
• Interruptor de serviço
Entrada do valor ajustado
• 4 (0) - 20 mA (CC)
Carga 250 Ω
•
• Protecção contra sobrecarga 25 mA
• Protecção contra polaridade inversa para -25 mA
• Protecção ESD, filtro de entrada
• Resolução: 12 bits
Saída do valor real
• Limites definidos: 0-20 mA ou 4-20 mA
Dreno de corrente: carga máx. 500 Ω
•
• Resolução: 10 bits
