Схема установки электрического сервопривода

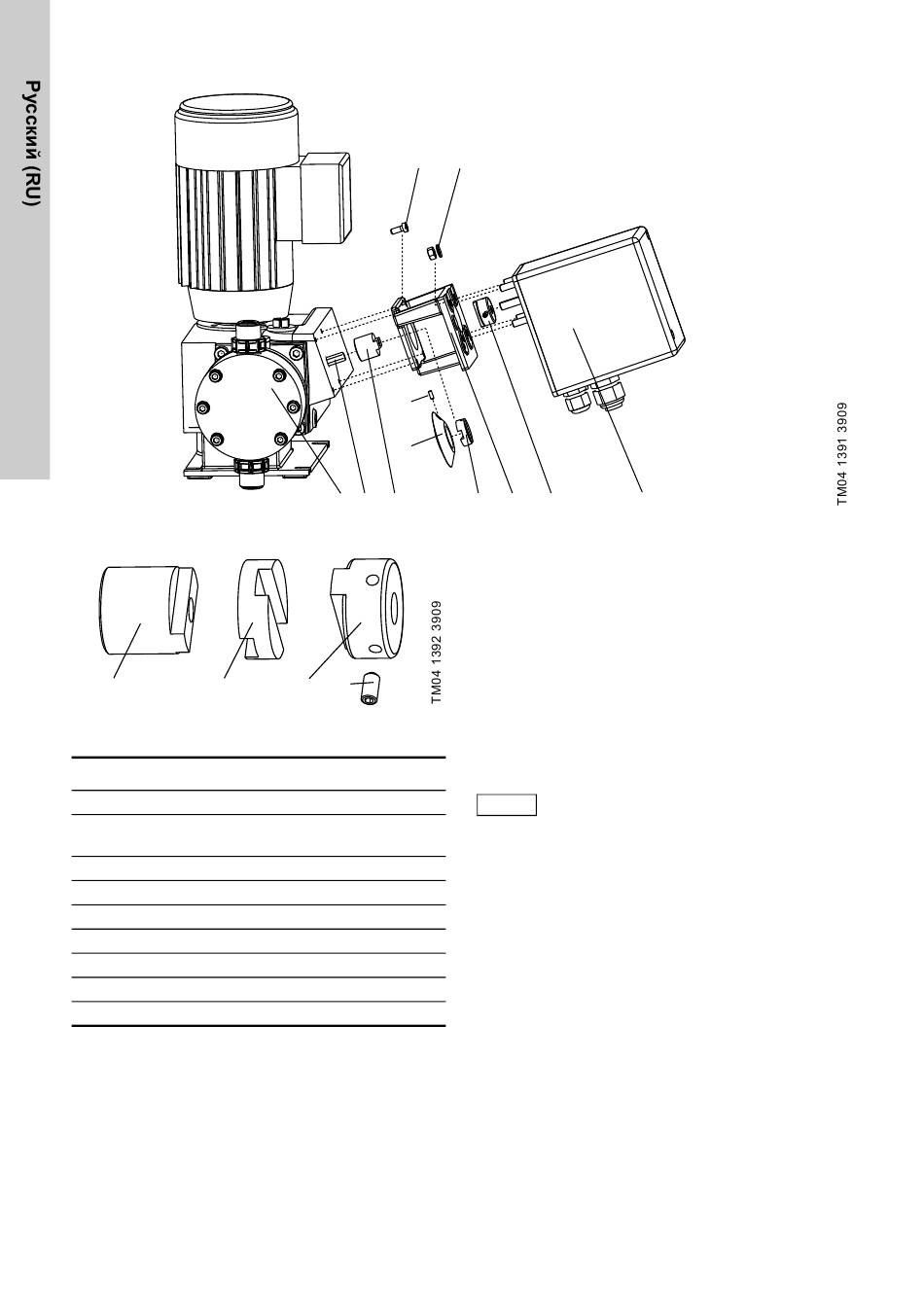

Рис. 4 Монтаж сервопривода (используемый в качестве примера насос DMH)
3a
3b
Рис. 5 Муфта
Поз. Наименование
1 Насос
Регулировочный шпиндель
2
(штифт с выемкой)
3 Секции муфты
4 Фонарь
5 Винт
6 Гайка с промежуточной шайбой
7 Кольцевая шкала
8 Потайной винт
9 Сервопривод
Установка сервопривода на фонаре
1. Вставьте секцию муфты (3c) в вал
сервопривода (9) и закрутите потайной винт
(3d), не затягивая.
2. Закрепите фонарь на потайных винтах
сервопривода четырьмя гайками с
промежуточными шайбами (6).
142
5 6
4x
4x
8
7
1 2 3a 3b
3c 3d
9
4 3c, 3d
Установка сервопривода и фонаря на насосе
1. Для DMX: Прикрепите прилагаемую переднюю
панель.
2. Наденьте секцию муфты (3a) на
регулирующий шпиндель (2).
3. Установите сервопривод и фонарь на насосе.
4. Вставьте кольцевую шкалу (7) и секцию муфты
(3b) (опору) через боковую сторону фонаря.
Прижмите одну секцию муфты (3b) к другой
секции муфты (3a), чтобы она встала на
нужное место (см. рис. 4) и придерживайте ее
на месте одной рукой.
Во время этой процедуры шпиндель не
Внимание
должен вращаться.
5. Поверните секцию муфты (3c) на вале так,
чтобы она вошла в канавку на секции муфты
(3b).
6. Закрепите потайным винтом (3d) секцию
муфты (3c) на вале сервопривода.
7. Закрепите фонарь тремя винтами (DMX) или
четырьмя винтами (DMH) (5).
8. Совместите положение 0 % на кольцевой
шкале (7) с маркировочным штифтом на
фонаре и затяните потайной винт (8).
Подключение и ввод в эксплуатацию
сервопривода
Подключите электрические соединения
сервопривода, как описано в разделе
10. Электрические соединения.
Введите насос и сервопривод в эксплуатацию
согласно инструкциям, содержащимся в
руководстве по эксплуатации; см. раздел
в эксплуатацию.
11. Ввод
