6 SIGNIFICATO DEI SINGOLI PARAMETRI

6.1 Menù Utente
Dal menù principale premendo il tasto MODE (oppure usando il menù di selezione premendo + o - ), si accede al
MENU UTENTE. All'interno del menù, mediante ancora la pressione del tasto MODE, si visualizzano le seguenti
grandezze in successione.
6.1.1 FR: Visualizzazione della frequenza di rotazione
Frequenza di rotazione attuale con quale si sta pilotando l'elettropompa in [Hz].
6.1.2 VP: Visualizzazione della pressione
Pressione dell'impianto misurata in [bar] o [psi] a seconda del sistema di misura utilizzato.
6.1.3 C1: Visualizzazione della corrente di fase
Corrente di fase dell'elettropompa in [A].
In caso di superamento della corrente massima consentita, il valore della corrente mostrato a display inizierà a
lampeggiare tra visualizzazione normale e reverse. Questa rappresentazione indica una condizione di preallarme che
preannuncia il probabile intervento della protezione da sovracorrente sul motore. In tal caso è opportuno controllare
la corretta impostazione della corrente massima della pompa RC vedi par. 6.5.1 e i collegamenti all'elettropompa.
6.1.4 PO: Visualizzazione della potenza assorbita
Visualizzazione della potenza assorbita dalla linea di alimentazione in [kW].]
6.1.5 PI: Istogramma della potenza
Visualizza un istogramma della potenza erogata su 5 barre verticali. L'istogramma indica per quanto tempo la pompa
è stata accesa a un dato livello di potenza. Sull'asse orizzontale sono situate le barre ai vari livelli di potenza;
sull'asse verticale figura il tempo per il quale la pompa è stata accesa allo specifico livello di potenza (% di tempo
rispetto al totale). Sotto al nome PI compare un riquadro con l'indicazione "S". Questa grandezza rappresenta il
risparmio in % che abbiamo avuto rispetto ad un'analoga pompa che non dispone di inverter.
L'azzeramento del contatore delle ore parziali comporta anche l'azzeramento dell'istogramma delle ore.
6.1.6 SM: Monitor di sistema
Visualizza lo stato del sistema quando siamo in presenza di una installazione multi inverter. Se la comunicazione non
è presente, si visualizza un'icona raffigurante la comunicazione assente o interrotta. Se sono presenti più inverter
connessi tra loro, si visualizza un'icona per ciascuno di essi. L'icona ha il simbolo di una pompa e sotto di questa
compaiono dei caratteri di stato della pompa.
A seconda dello stato di funzionamento si visualizza quanto in Tabella 19.
Stato
Inverter in run
Inverter in
standby
Inverter in fault
Inverter
disabilitato
Inverter in
riserva
ITALIANO

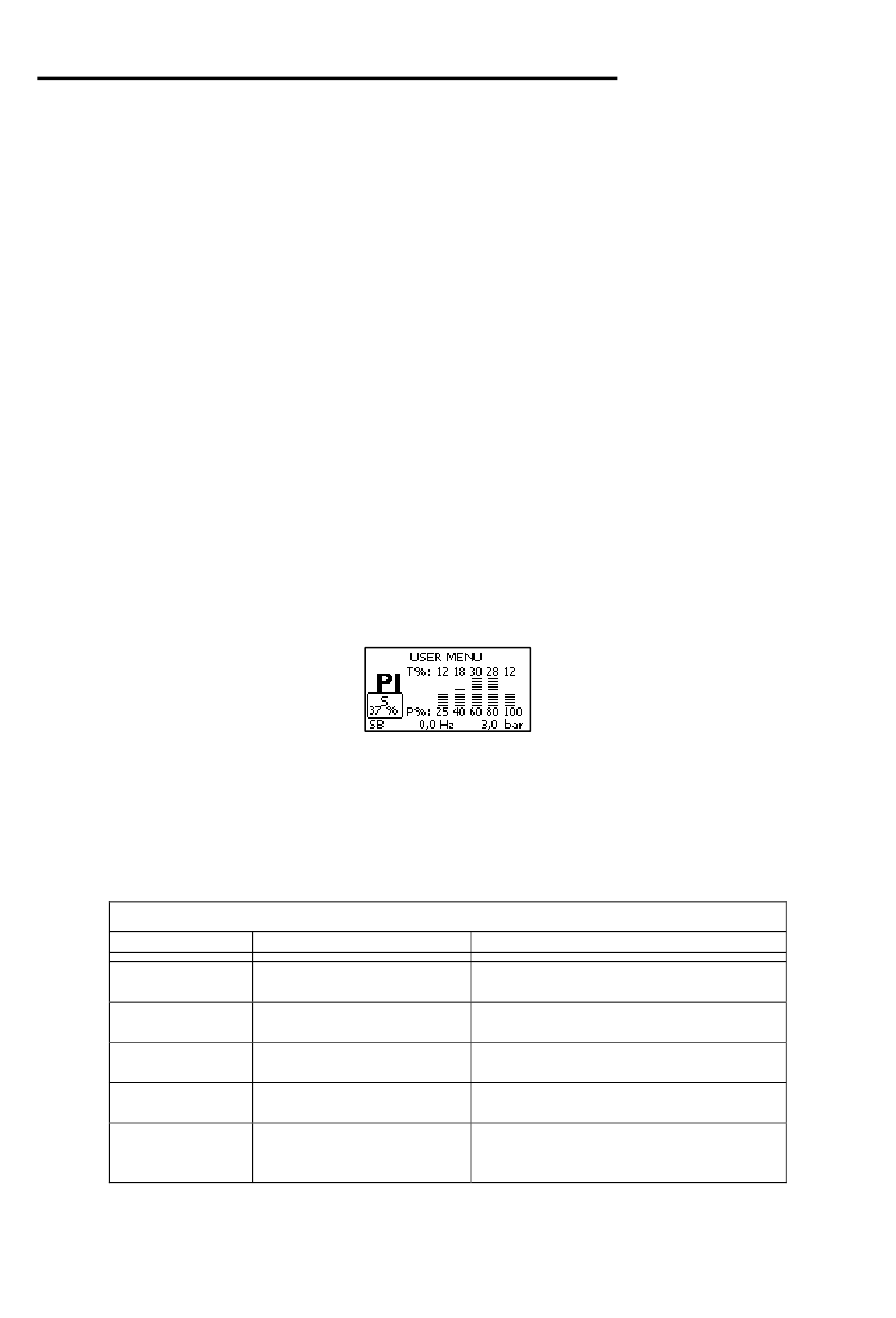

Figura 13: Istogramma della potenza
Visualizzazione del sistema
Icona
Simbolo della pompa che
ruota
Simbolo della pompa
statico
Simbolo della pompa
statico
Simbolo della pompa
statico
Simbolo della pompa con
parte superiore colorata

Tabella 19: Visualizzazione del monitor di sistema SM

Informazione di stato sotto all'icona
Frequenza attuata su tre cifre
R se l'elettropompa è spenta;
frequenza attuata se la pompa sta
girando
30
SB
F
D
