Anschlüsse an der Rückseite
Prozessor
Dieser MAXDATA Server unterstützt ein bzw. zwei Intel
im INT3/FCPGA-Sockel-604-Paket. Dieser Prozessor verwendet die .13-Micron-Technologie.
Speicher
Die Systemplatine verfügt über sechs 168polige DIMM-Steckplätze, die 72-Bit ECC regis tered
DDR-DIMMs unterstützen (DDR 266-kompatibel). Der Speicher ist in drei Bänke aufgeteilt. Sie
können minimal 256 MB (128 MB x 2) bzw. maximal bis zu 12 GB installie ren. Der Speicher
muß paarweise installiert werden, beginnend mit Bank 1 (Steckplätze 1B und 1A).
Der Controller erkennt automatisch den Speicherbereich, bestimmt seine Größe, initialisiert
ihn je nach Art, Größe und Geschwindigkeit des installierten DIMM und teilt dem Server
über Konfigurationsregister Speichergröße und -zuweisung mit.
MAXDATA Server Mainboard
�
�
�
�
�

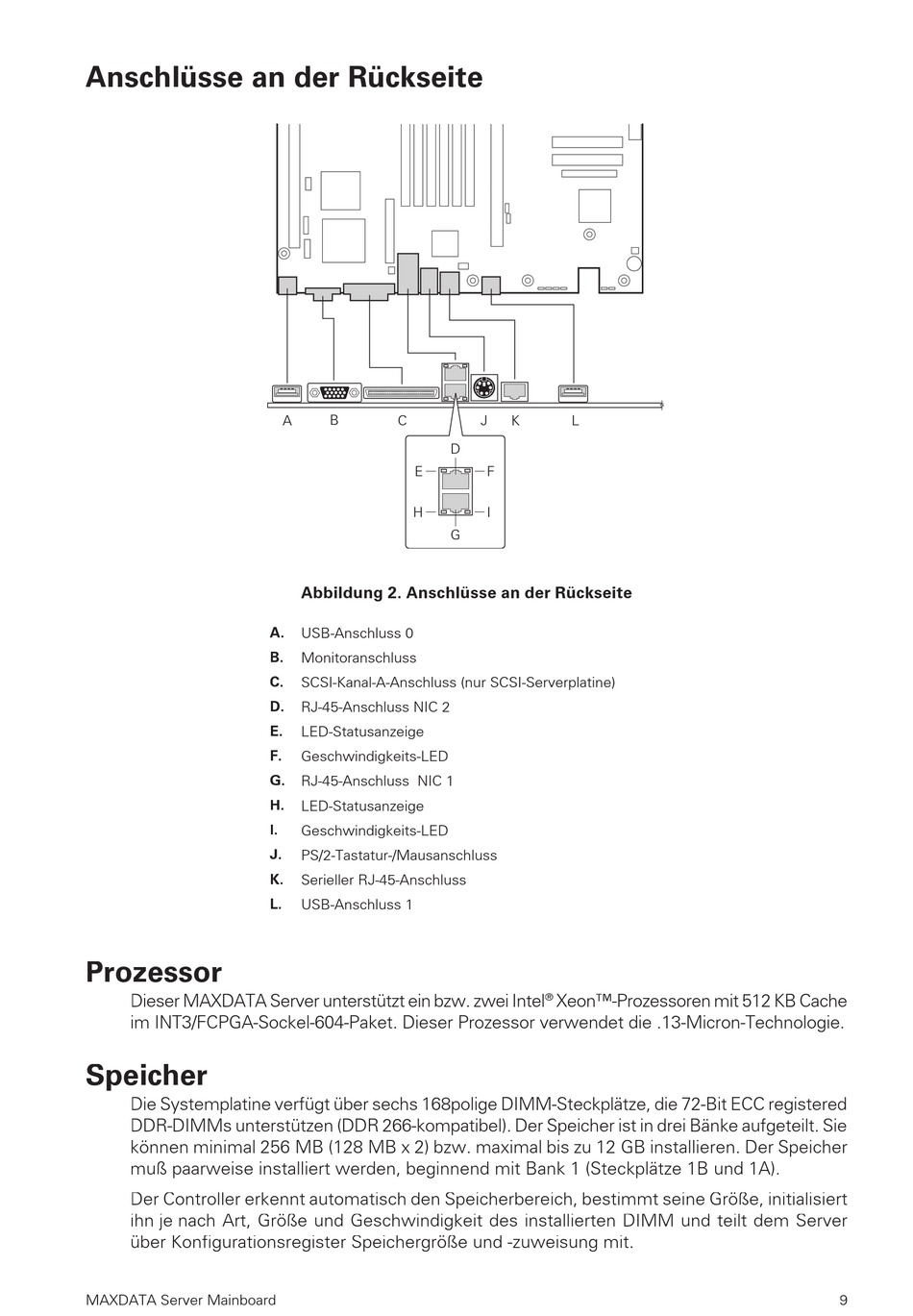

Abbildung 2. Anschlüsse an der Rückseite
A.
USB-Anschluss 0
B.
Monitoranschluss
C.
SCSI-Kanal-A-Anschluss (nur SCSI-Serverplatine)
D.
RJ-45-Anschluss NIC 2
E.
LED-Statusanzeige
F.
Geschwindigkeits-LED
G.
RJ-45-Anschluss NIC 1
H.
LED-Statusanzeige
I.
Geschwindigkeits-LED
J.
PS/2-Tastatur-/Mausanschluss
K.
Serieller RJ-45-Anschluss
L.
USB-Anschluss 1
�
�
�
�
�
�
�
Xeon™-Prozessoren mit 512 KB Cache
®
