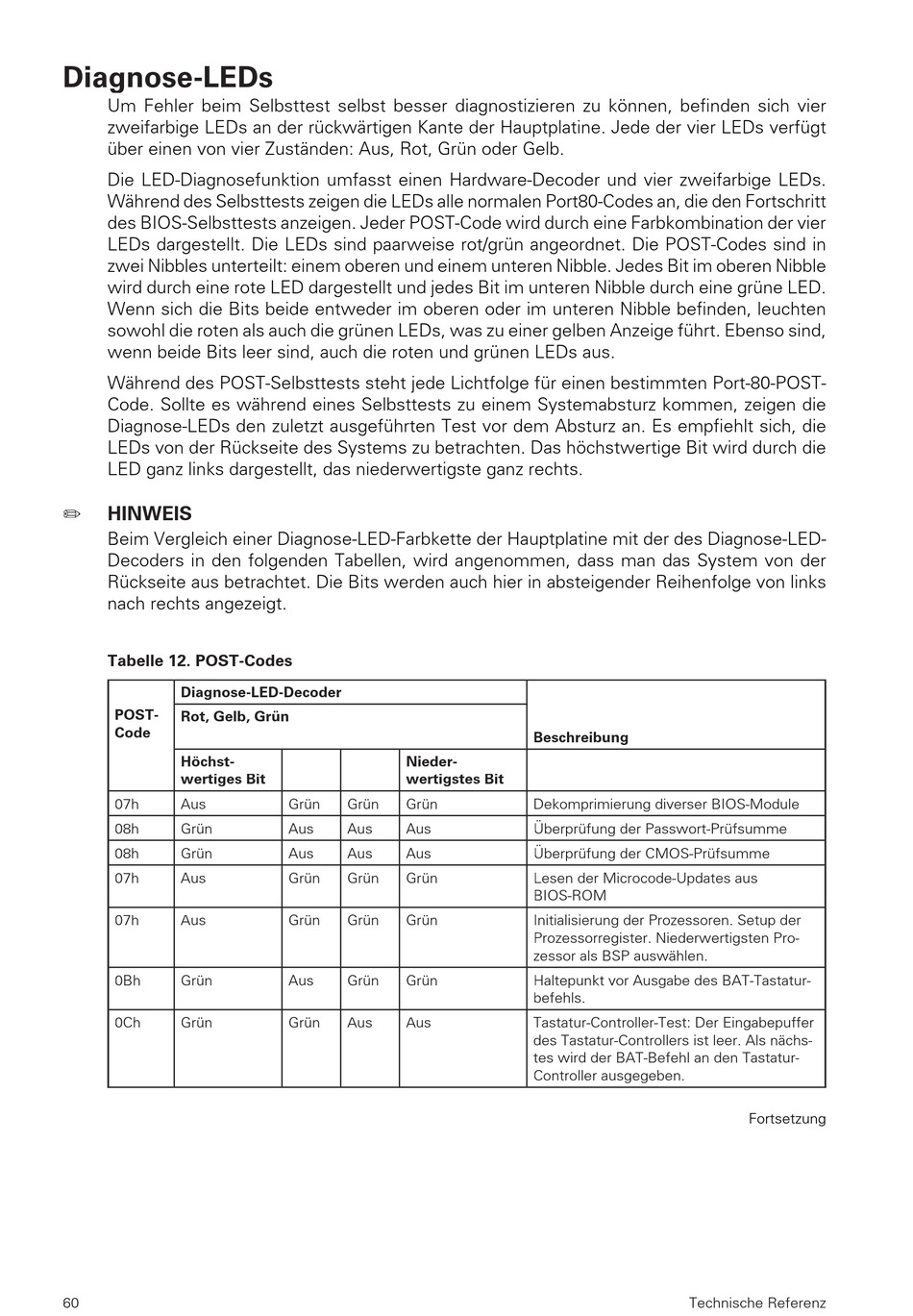

Diagnose-LEDs
Um Fehler beim Selbsttest selbst besser diagnostizieren zu können, befi nden sich vier
zweifarbige LEDs an der rückwärtigen Kante der Hauptplatine. Jede der vier LEDs verfügt
über einen von vier Zuständen: Aus, Rot, Grün oder Gelb.
Die LED-Diagnosefunktion umfasst einen Hardware-Decoder und vier zweifarbige LEDs.
Während des Selbsttests zeigen die LEDs alle normalen Port80-Codes an, die den Fortschritt
des BIOS-Selbst tests anzeigen. Jeder POST-Code wird durch eine Farbkombination der vier
LEDs dargestellt. Die LEDs sind paarweise rot/grün angeordnet. Die POST-Codes sind in
zwei Nibbles unterteilt: einem oberen und einem unteren Nibble. Jedes Bit im oberen Nibble
wird durch eine rote LED dargestellt und jedes Bit im unteren Nibble durch eine grüne LED.
Wenn sich die Bits beide entweder im oberen oder im unteren Nibble befi nden, leuchten
sowohl die roten als auch die grünen LEDs, was zu einer gelben Anzeige führt. Ebenso sind,
wenn beide Bits leer sind, auch die roten und grünen LEDs aus.
Während des POST-Selbsttests steht jede Lichtfolge für einen bestimmten Port-80-POST-
Code. Sollte es während eines Selbsttests zu einem Systemabsturz kommen, zeigen die
Diagnose-LEDs den zuletzt ausgeführten Test vor dem Absturz an. Es empfi ehlt sich, die
LEDs von der Rückseite des Systems zu betrachten. Das höchstwertige Bit wird durch die
LED ganz links dargestellt, das niederwertigste ganz rechts.
HINWEIS
Beim Vergleich einer Diagnose-LED-Farbkette der Hauptplatine mit der des Diagnose-LED-
Decoders in den folgenden Tabellen, wird angenommen, dass man das System von der
Rückseite aus betrachtet. Die Bits werden auch hier in absteigender Reihenfolge von links
nach rechts angezeigt.
Tabelle 12. POST-Codes
Diagnose-LED-Decoder
POST-
Rot, Gelb, Grün
Code
Höchst-
wertiges Bit
07h
Aus
08h
Grün
08h
Grün
07h
Aus
07h
Aus
0Bh
Grün
0Ch
Grün
60
Nieder-
wertigstes Bit
Grün
Grün
Grün
Aus
Aus
Aus
Aus
Aus
Aus
Grün
Grün
Grün
Grün
Grün
Grün
Aus
Grün
Grün
Grün
Aus
Aus
Beschreibung
Dekomprimierung diverser BIOS-Module
Überprüfung der Passwort-Prüfsumme
Überprüfung der CMOS-Prüfsumme
Lesen der Microcode-Updates aus
BIOS-ROM
Initialisierung der Prozessoren. Setup der
Prozessor register. Niederwertigsten Pro-
zessor als BSP auswählen.
Haltepunkt vor Ausgabe des BAT-Tastatur-
befehls.
Tastatur-Controller-Test: Der Eingabepuffer
des Tastatur-Controllers ist leer. Als nächs-
tes wird der BAT-Befehl an den Tastatur-
Controller ausgegeben.
Technische Referenz
Fortsetzung
