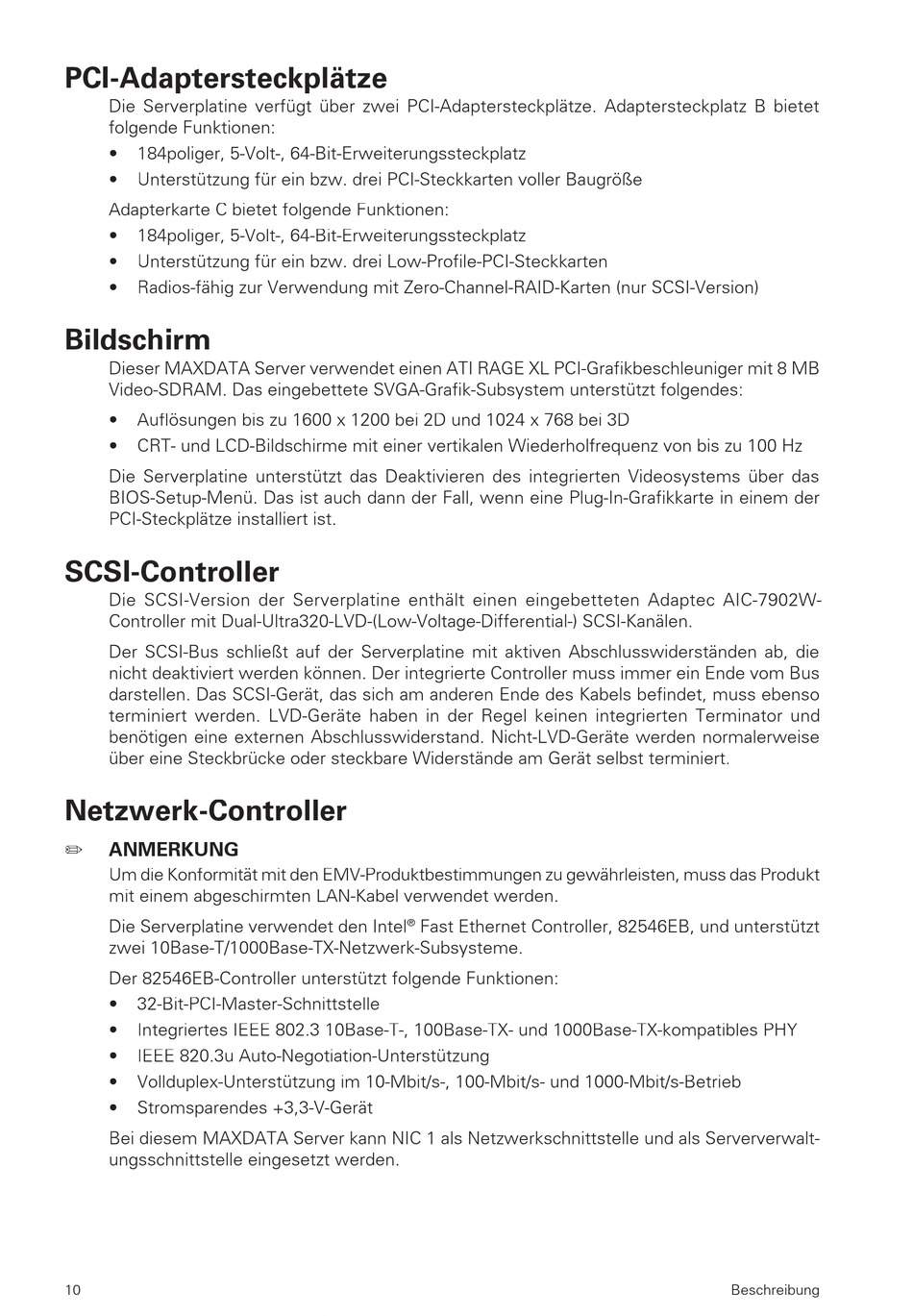

PCI-Adaptersteckplätze
Die Serverplatine verfügt über zwei PCI-Adaptersteckplätze. Adaptersteckplatz B bietet
folgende Funktionen:
•
184poliger, 5-Volt-, 64-Bit-Erweiterungssteckplatz
•
Unterstützung für ein bzw. drei PCI-Steckkarten voller Baugröße
Adapterkarte C bietet folgende Funktionen:
•
184poliger, 5-Volt-, 64-Bit-Erweiterungssteckplatz
•
Unterstützung für ein bzw. drei Low-Profile-PCI-Steckkarten
•
Radios-fähig zur Verwendung mit Zero-Channel-RAID-Karten (nur SCSI-Version)
Bildschirm
Dieser MAXDATA Server verwendet einen ATI RAGE XL PCI-Grafikbeschleuniger mit 8 MB
Video-SDRAM. Das eingebettete SVGA-Grafik-Subsystem unterstützt folgendes:
•
Auflösungen bis zu 1600 x 1200 bei 2D und 1024 x 768 bei 3D
•
CRT- und LCD-Bildschirme mit einer vertikalen Wiederholfrequenz von bis zu 100 Hz
Die Serverplatine unterstützt das Deaktivieren des integrierten Videosystems über das
BIOS-Setup-Menü. Das ist auch dann der Fall, wenn eine Plug-In-Grafikkarte in einem der
PCI-Steckplätze installiert ist.
SCSI-Controller
Die SCSI-Version der Serverplatine enthält einen eingebetteten Adaptec AIC-7902W-
Controller mit Dual-Ultra320-LVD-(Low-Voltage-Differential-) SCSI-Kanälen.
Der SCSI-Bus schließt auf der Serverplatine mit aktiven Abschlusswiderständen ab, die
nicht deaktiviert werden können. Der integrierte Controller muss immer ein Ende vom Bus
darstellen. Das SCSI-Gerät, das sich am anderen Ende des Kabels befindet, muss ebenso
terminiert werden. LVD-Geräte haben in der Regel keinen integrierten Terminator und
benötigen eine externen Abschlusswiderstand. Nicht-LVD-Geräte werden normalerweise
über eine Steckbrücke oder steckbare Widerstände am Gerät selbst terminiert.
Netzwerk-Controller
ANMERKUNG
Um die Konformität mit den EMV-Produktbestimmungen zu gewährleisten, muss das Produkt
mit einem abgeschirmten LAN-Kabel verwendet werden.
Die Serverplatine verwendet den Intel
zwei 10Base-T/1000Base-TX-Netzwerk-Subsysteme.
Der 82546EB-Controller unterstützt folgende Funktionen:
•
32-Bit-PCI-Master-Schnittstelle
•
Integriertes IEEE 802.3 10Base-T-, 100Base-TX- und 1000Base-TX-kompatibles PHY
•
IEEE 820.3u Auto-Negotiation-Unterstützung
•
Vollduplex-Unterstützung im 10-Mbit/s-, 100-Mbit/s- und 1000-Mbit/s-Betrieb
•
Stromsparendes +3,3-V-Gerät
Bei diesem MAXDATA Server kann NIC 1 als Netzwerkschnittstelle und als Serververwalt-
ungsschnittstelle eingesetzt werden.
10
Fast Ethernet Controller, 82546EB, und unterstützt
®
Beschreibung
