Position der Anschlüsse und Komponenten
der Serverplatine
��
��
��
��
�
�
�
�
�
�

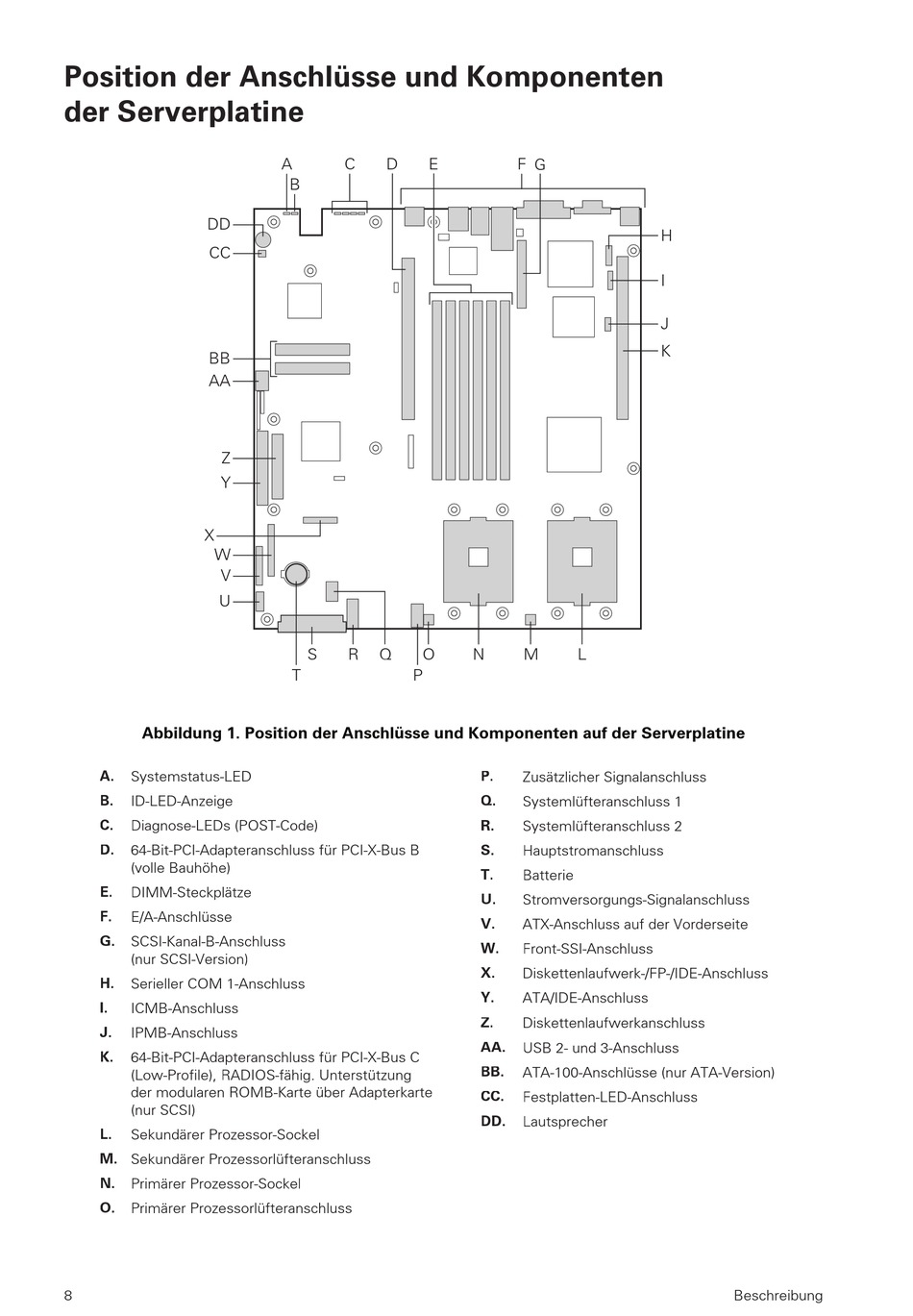

Abbildung 1. Position der Anschlüsse und Komponenten auf der Serverplatine
A.
Systemstatus-LED
B.
ID-LED-Anzeige
C.
Diagnose-LEDs (POST-Code)
D.
64-Bit-PCI-Adapteranschluss für PCI-X-Bus B
(volle Bauhöhe)
E.
DIMM-Steckplätze
F.
E/A-Anschlüsse
G.
SCSI-Kanal-B-Anschluss
(nur SCSI-Version)
H.
Serieller COM 1-Anschluss
I.
ICMB-Anschluss
J.
IPMB-Anschluss
K.
64-Bit-PCI-Adapteranschluss für PCI-X-Bus C
(Low-Profile), RADIOS-fähig. Unterstützung
der modularen ROMB-Karte über Adapterkarte
(nur SCSI)
L.
Sekundärer Prozessor-Sockel
M. Sekundärer Prozessorlüfteranschluss
N.
Primärer Prozessor-Sockel
O.
Primärer Prozessorlüfteranschluss
8
�
�
�
�
�
�
�
�
�
�
�
� �
�
�
�
P.
Zusätzlicher Signalanschluss
Q.
Systemlüfteranschluss 1
R.
Systemlüfteranschluss 2
S.
Hauptstromanschluss
T.
Batterie
U.
Stromversorgungs-Signalanschluss
V.
ATX-Anschluss auf der Vorderseite
W.
Front-SSI-Anschluss
X.
Diskettenlaufwerk-/FP-/IDE-Anschluss
Y.
ATA/IDE-Anschluss
Z.
Diskettenlaufwerkanschluss
AA.
USB 2- und 3-Anschluss
BB.
ATA-100-Anschlüsse (nur ATA-Version)
CC.
Festplatten-LED-Anschluss
DD.
Lautsprecher
�
�
�
�
