Größe 23; Abbildung 11: Geräteübersicht Größe 23 - KEB COMBIVERT P6 Gebrauchsanleitung

HARDwARE
5.1.2 Größe 23

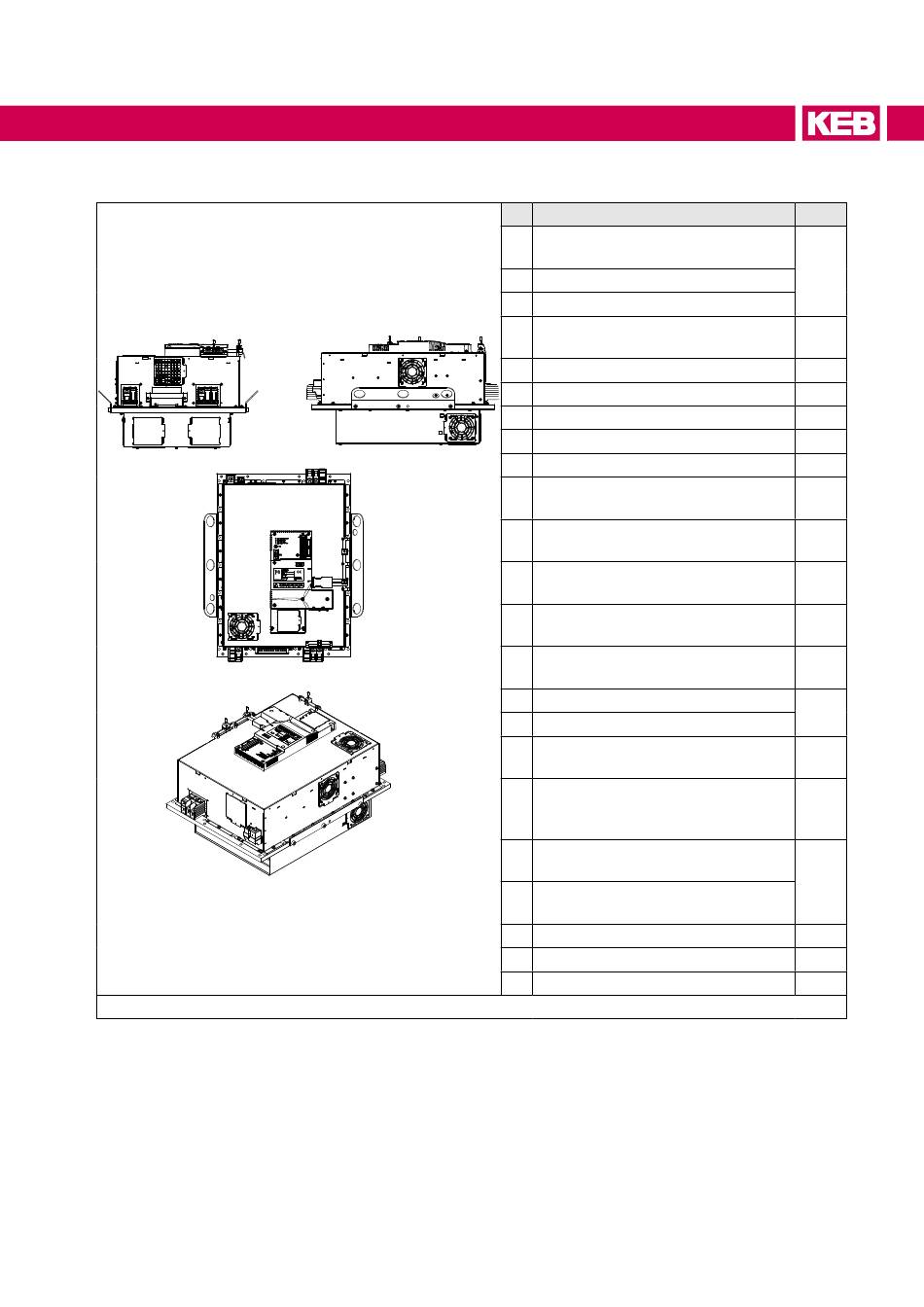

Abbildung 11: Geräteübersicht Größe 23
Nr. Funktion
Anschluss für externen
1
Bremswiderstand
2 Netzeingang
3 Eingang für Heizung
Kühlkörperlüfter bei
4
Einbau in Y-Richtung
5 Steuerklemmleiste
6 Steuerklemmleiste
7 Ethernet
8 Typenschild
9 Feldbus
Abdeckung oder Innenraumlüfter
10
bei Einbau in X-Richtung
Abdeckung oder Innenraumlüfter
11
bei Einbau in Z-Richtung
Schirmanschlussschiene /
12
Zugentlastung
13 Gebereingänge
Innenraumlüfter bei Einbau in
14
Y-Richtung
15 Anschluss für Akkus / Ultracaps
16 Motoranschluss
Durchsteckkühlkörper mit
17
Bremswiderständen
Anschlüsse für Funktions- / Schutzerde
18 bzw. Befestigung für opt. Schirman-
schlussschiene
150...300 V-Bremse und
19
Messeingang
24 V-Bremse /
20
Motortemperatursensor
21 Diagnoseschnittstelle COMBIVIS
22 Adresskodierschalter
23 LEDs
Name
X1A
–
X2A
X2B
X6B
–
X6C
–
–
–
X3A /
X3B
–
X1B
–
–
X1B
X6A
S1
–
