STEUERTEIL

5.4.9.2 CAN-Bus

SubD-9 Stecker
Gehäuse

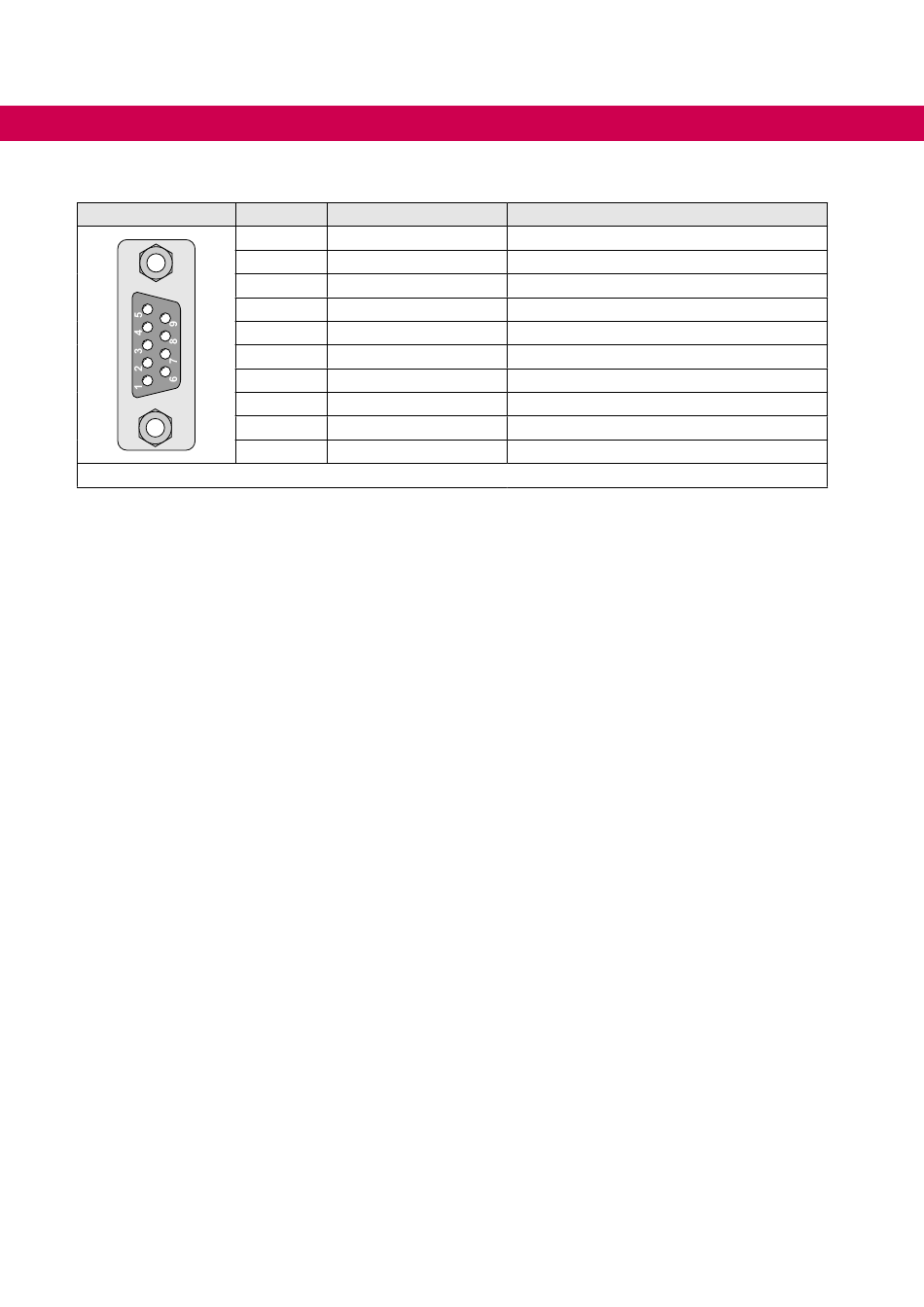

Abbildung 40: CAN-Bus Schnittstelle

5.4.9.3 Weitere Bussysteme

Weitere Bussysteme werden in separaten Anleitungen beschrieben.
58
PIN Signal
1 Reserviert
2 CAN_L
3 CAN_GND
4 Reserviert
5 CAN_SHLD
6 GND
7 CAN_H
8 Reserviert
9 CAN_V+
–
Beschreibung
Hier nicht angeschlossen
CAN-Bussignal dominant low
Hier nicht angeschlossen
Hier nicht angeschlossen
Hier nicht angeschlossen
Hier nicht angeschlossen
CAN-Bussignal dominant high
Hier nicht angeschlossen
Hier nicht angeschlossen
Kapazitiv geerdet
