STEUERTEIL

5.4.10 Steuerklemmleiste X2B

Funktion Name
Frei
programmierbare,
digitale Eingänge
Reglerfreigabe

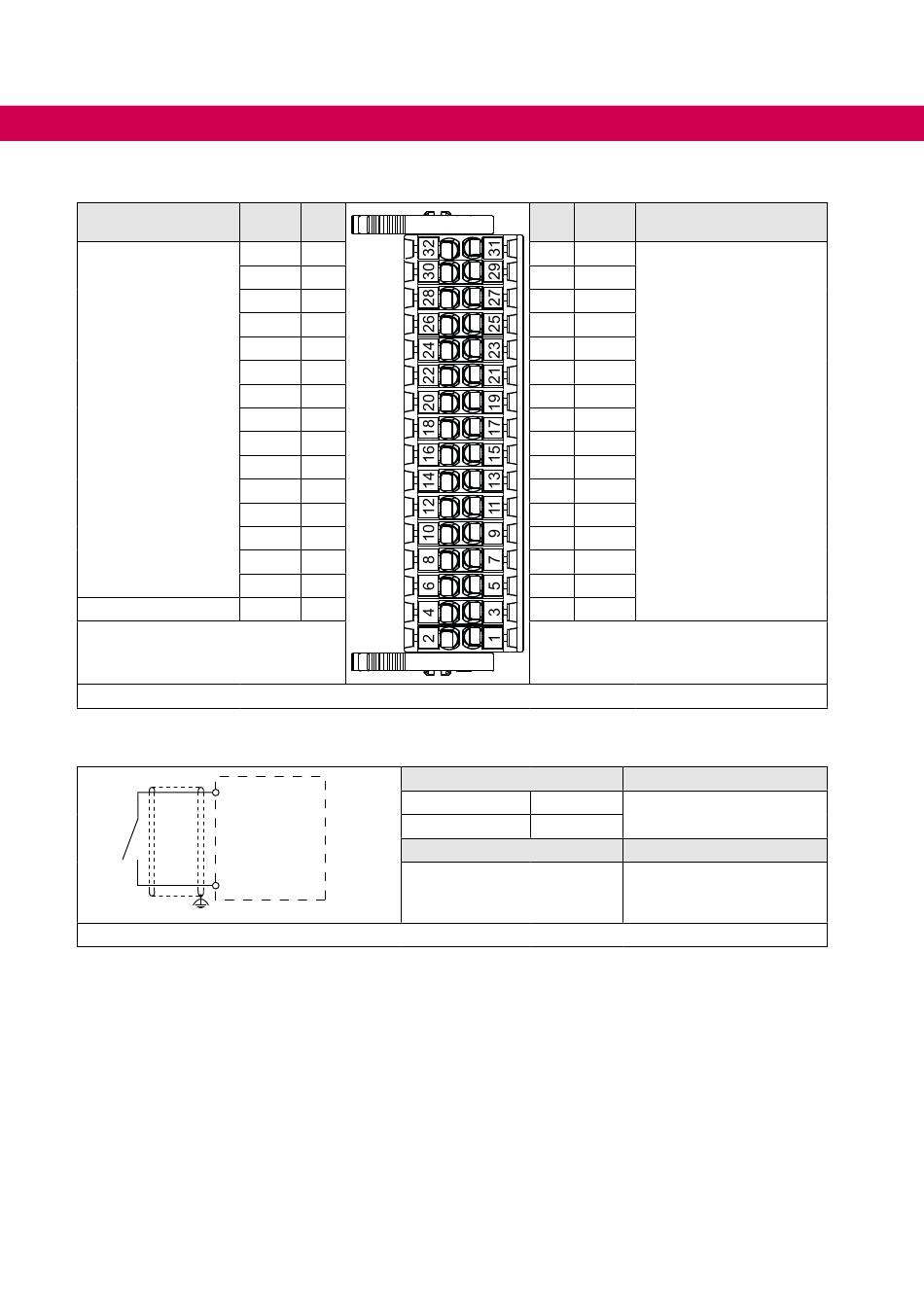

Abbildung 41: X2B steckbare Klemmenleiste mit Federzugklemmen

5.4.10.1 Digitale Eingänge
24V
DI0...DI15
Abbildung 42: Digitale Eingänge
Die digitalen Eingänge sind gemäß
sind gemeinsam gegen Kurzschluss geschützt (250 mA).
52
PIN
DI 15 32
DI 14 30
DI 13 28
DI 12 26
DI 11 24
DI 10 22
DI 9 20
DI 8 18
DI 7 16
DI 6 14
DI 5 12
DI 4 10
DI 3 8
DI 2 6
DI 1 4
DI 0 2
Klemmen
X2B.2/4...32
X2B.1/3...31
Auflösung
11 Bit + Vorzeichen
PIN Name Funktion
31 24 V
29 24 V
27 24 V
25 24 V
23 24 V
21 24 V
19 24 V
24 V-Ausgänge zur
17 24 V
Versorgung der digitalen
15 24 V
Eingänge
13 24 V
11 24 V
9 24 V
7 24 V
5 24 V
3 24 V
1 24 V
Eingang
DI0...15 DI 0...15
24V
Spezifikation
Status „0": -3...5 V
Status „1": 11...30 V
I : 4mA
in
IEC61131-2 Typ 3 spezifiziert. Alle 24 V-Klemmen
