ABMESSUNGEN UND GEwICHTE
4.4.2 Montageausschnitt
*) Gewindebolzen, Einpressmutter oder Bohrung für eine Schraube M6

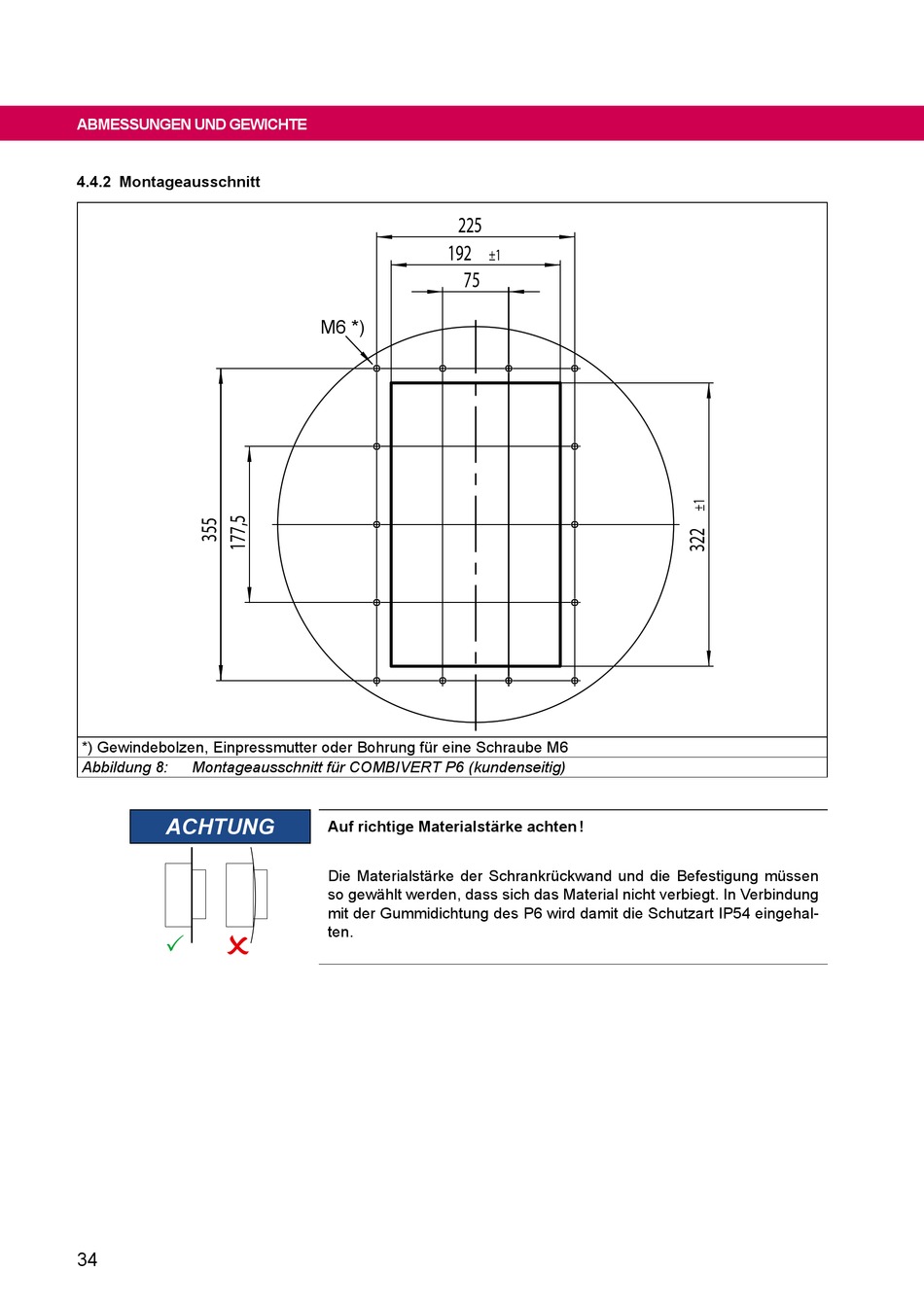

Abbildung 8:
Montageausschnitt für COMBIVERT P6 (kundenseitig)
ACHTUNG
34
225
192
±1
75
M6 *)
Auf richtige Materialstärke achten !
Die Materialstärke der Schrankrückwand und die Befestigung müssen
so gewählt werden, dass sich das Material nicht verbiegt. In Verbindung
mit der Gummidichtung des P6 wird damit die Schutzart IP54 eingehal-
ten.
