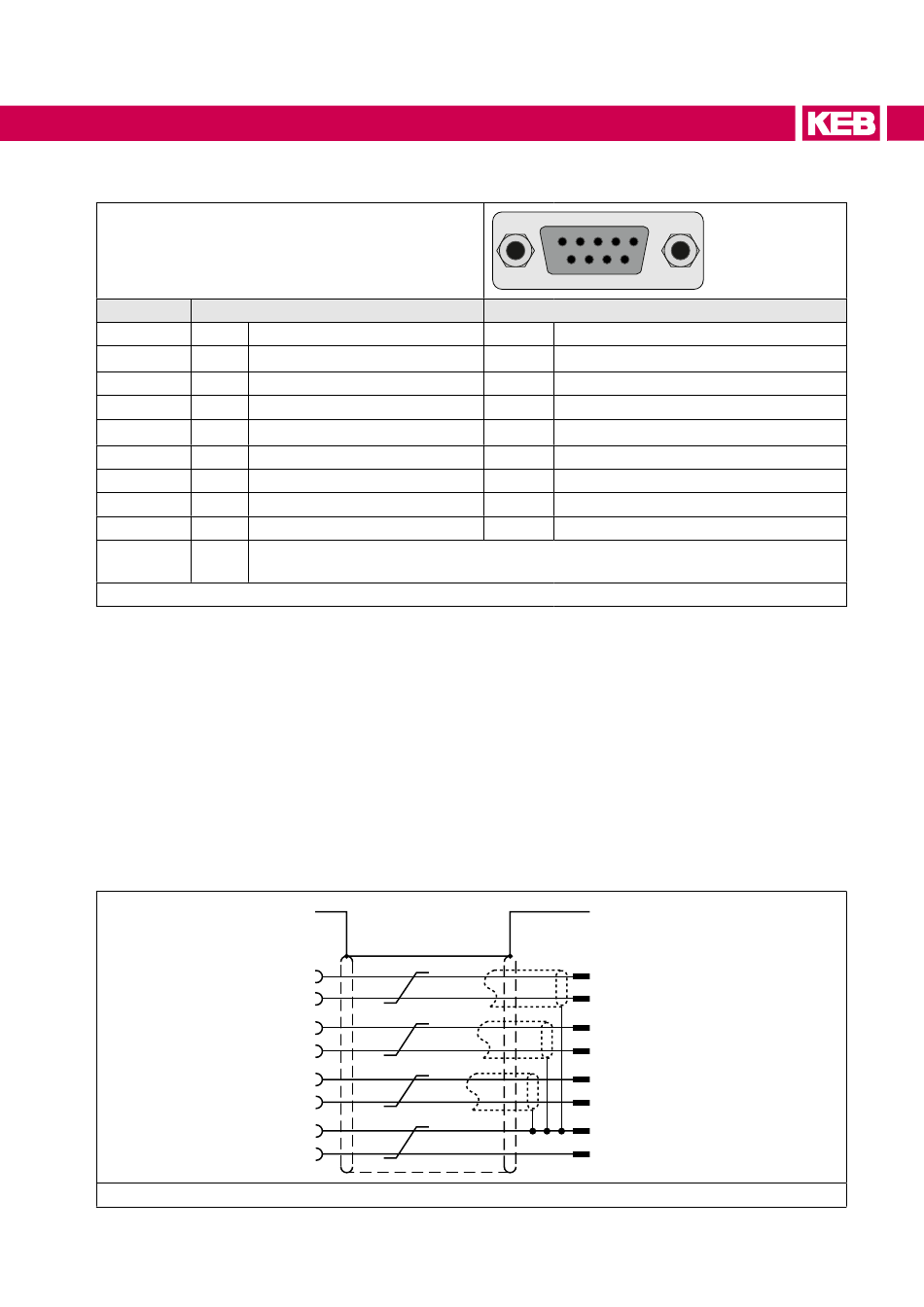

Pinbelegung Geberkanal 2 (X3B); Geberkabel; Abbildung 35: Pinbelegung Geberkanal 2 (X3B); Abbildung 36: Beispiel Zur Verdrahtung Eines Geberkabels - KEB COMBIVERT P6 Gebrauchsanleitung

STEUERTEIL

5.4.6.2 Pinbelegung Geberkanal 2 (X3B)

Pin Inkrementalgeber TTL
1 A+ Eingang Spur A
2 Eingang Spur B
B+
3 N+ Eingang Nullspur
4 5V Spannungsausgang 5 V
5 Spannungsausgang 24 V
24V
6 A- Differenzsignal zu A+
7 B- Differenzsignal zu B+
8 N- Differenzsignal zu N+
9 COM Bezugspotenzial
Abschirmung des Geberkabels. Anschluss ist intern mit der Antriebsstromrichtererde
Gehäuse GND
(PE) verbunden.

Abbildung 35: Pinbelegung Geberkanal 2 (X3B)

5.4.6.3 Geberkabel

Generelle Hinweise zum Anschluss von Geberkabeln:
•
•
•
•

Abbildung 36: Beispiel zur Verdrahtung eines Geberkabels

Buchse SubD-9
Geberkabel doppelt geschirmt und paaring verdrillt verwenden.
Äußeren Schirm beidseitig auf PE / GND auflegen. Am Antriebsstromrichter den äu-
ßeren Schirm entweder
- mit Schirmanschlussklemmen auf die Schirmanschlussschiene auflegen,
oder
- im SubD-Stecker an dessen Gehäuse anschließen.
Innere Schirme einseitig am Umrichter auf COM auflegen.
Äußeren und inneren Schirm nicht verbinden.
GND
5 4 3 2 1
9 8 7 6
SSI
CL+ Ausgang Taktsignal
DAT+ Eingang Datenspur
–
5V Spannungsausgang 5 V
Spannungsausgang 24 V
24V
CL- Differenzsignal zu CL+
DAT- Differenzsignal zu DAT+
–
COM Bezugspotenzial
GND
A+, A-
B+, B-
N+, N-
COM
5/24V
