7.4. Dichtheitsprüfungen nach DVGW-TRGI 2008 Arbeitsblatt G 600
Eine Dichtheitsprüfung muss bei jeder neuen oder wesentlich geänderten Gasinstallation
durchgeführt und dokumentiert werden.
Für die Dichtheitsprüfung muss der Druck in der zu prüfenden Gasleitung nach der
DVGW-TRGI 2008 auf etwas mehr als 150 mbar erhöht werden.
Nach einer Stabilisierungszeit für den Temperaturausgleich wird der Druck in der zu prü-
fenden Gasleitung für die vorgeschriebene Zeit gemessen. Die Stabilisierungs- und Prüf-
zeiten sind je nach Volumen der zu prüfenden Leitung (Leitungsabschnitte) festgelegt.

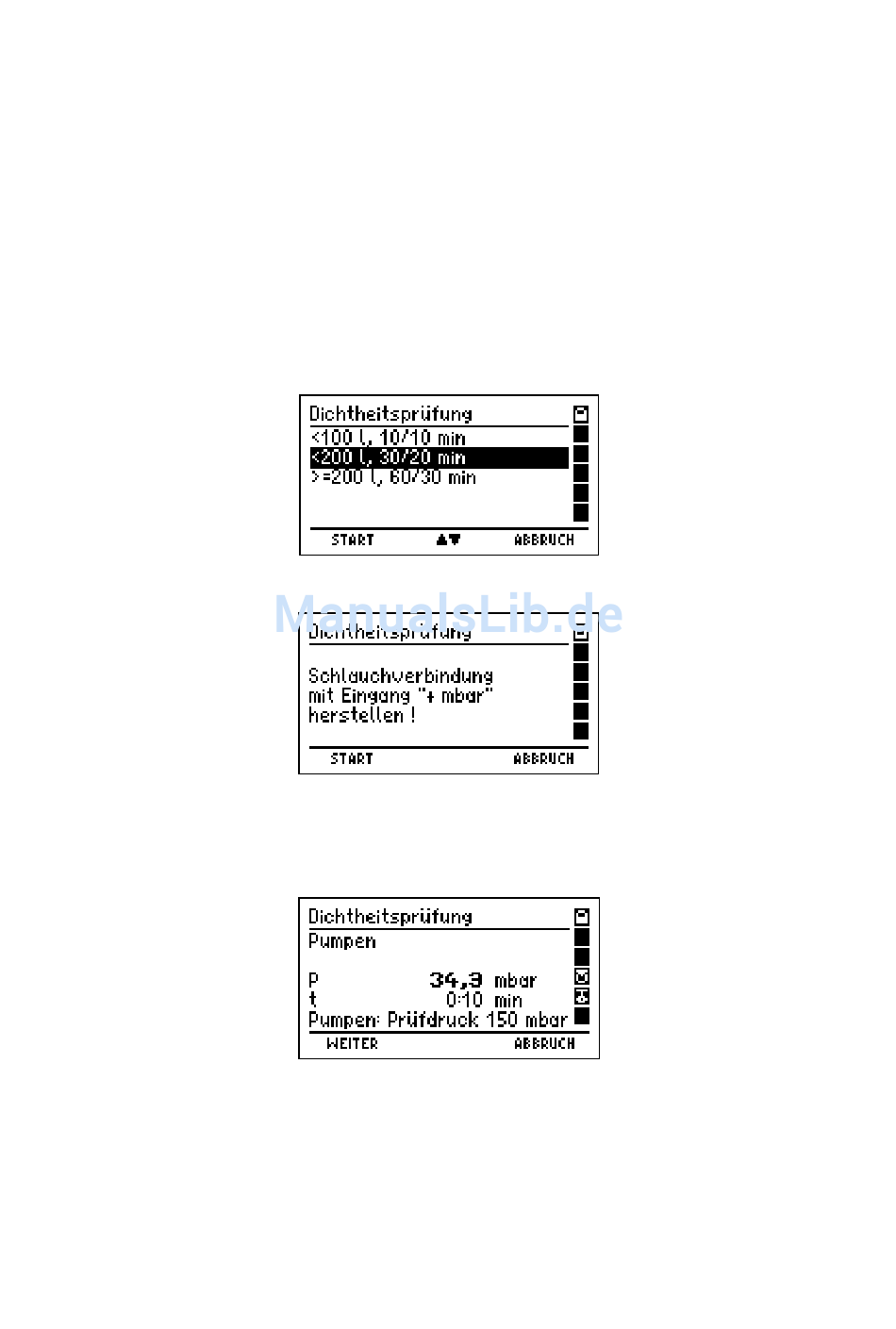

7.4.1 Automatische Dichtheitsprüfung (nur MSI P7)
Mit (
) wird die sich aus dem Volumenbereich ergebende Stabilisierungs- und Prüf-
START
zeit (z.B. 30/20min.) übernommen.
MSI P7 und zu prüfende Gasleitung miteinander verbinden.
Nach dem Start der Dichtheitsprüfung wird die Gasleitung aufgepumpt und der aktuelle
Druck in der zu prüfenden Gasleitung (P) und die bisher verstrichene Pumpzeit (t) werden
angezeigt.
Luft wird von der internen Pumpe durch den Gasanschluss zwischen den Druckeingängen
für die mbar- und bar-Sensoren angesaugt und aus dem "+ mbar" Anschluss gedrückt und
so der Druck in der zu prüfenden Gasleitung erhöht.
Mit (
) kann der Pumpvorgang beendet werden auch wenn der vorgeschriebene
WEITER
Prüfdruck noch nicht erreicht ist.
