MSI P7, MSI P7plus und MSI P7-TS – Kurzbedienungsanleitung
Jede Handhabung eines MSI P7 setzt die genaue Kenntnis und Beachtung der Bedienungsanleitung
5695005 (P7 und P7plus) bzw. 5695010 (P7-TS) für dieses Gerät voraus.
Laden Sie den MSI P7 nur mit dem dazugehörigen Ladegerät auf.

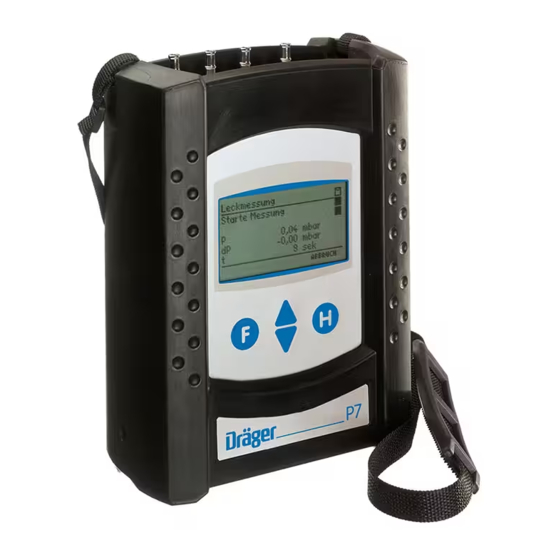

Tastenfunktionen
Einschalten: 1 Sekunde lang die Tasten „F" und „H" gleichzeitig drücken.
Ausschalten: Die Taste „F" länger als 3 Sekunden gedrückt halten oder im Bereich „Funktionen"
„Ausschalten" anwählen.
Alle weiteren Funktionen der Tasten werden im Display direkt über den Tasten angezeigt!
Funktionsbereiche
Über das Menü „Funktionen" werden die einzelnen Prüfungen und Messungen aufgerufen.
Druckmessungen
1. Hochdruck bis 3,5 bar (P7plus bis 5 bar; P7-TS bis 10 bar)
Druckschlauch mit Pneumatik Schnellkupplung NW5 benutzen
2. Mitteldruck bis 150 mbar
3. Feinstdruck bis 100 Pascal
4. Mitteldruck bis 150 mbar mit Pumpfunktion
5. Hochdruck bis 25 bar
nur MSI P7plus und MSI P7-TS mit externem Hochdrucksensor
Folgen Sie bei den Leitungsprüfungen den Anweisungen des MSI P7!
Manuelle Dichtheitsprüfung (nur P7plus und P7-TS)
Bei der manuellen Dichtheitsprüfung lassen sich Prüfdruck, Stabilisierungszeit und Messzeit einstellen.
Messkanal auswählen: 0 – 150 mbar, 0 – 5 bar oder 0 – 25 bar.
Prüfdruck auswählen: 30 – 150 mbar, 0,1 – 5,0 bar oder 1 – 25 bar.
Wurde eine Dichtheitsprüfung im Messkanal 0 – 150 mbar ausgewählt, kann die interne oder eine externe
Pumpe benutzt werden, um den Prüfdruck aufzubauen. Prüfungen mit den Kanälen 0 – 5 bar oder 0 – 25
bar können nur mit einer externen Pumpe durchgeführt werden.
Stabilisierungszeit auswählen: 1 – 720 min
Messzeit auswählen: 1 – 720 min
Dräger MSI GmbH
Rohrstr. 32
58093 Hagen
Tel.: 02331 / 9584 - 0
Fax: 02331 / 9584 - 29
E-mail: info@draeger-msi.de
5695006
Stand: 01.08.2013
