Bedienungsanleitung Dräger MSI P7 und MSI P7plus
Messung starten.
Für 40 Sekunden wird jetzt ein Spülvorgang für die Verbindungsleitung und das P7 –
Messsystem durchgeführt, um Verfälschungen des Messergebnisses auszuschließen.
Das Gas tritt aus dem Gasanschluss zwischen den Druckeingängen für die mbar- und
bar-Sensoren (Kap. 2.2) des MSI P7 aus. Die Durchflussrate ist dabei < 5 l/h.
Nach Ende des Spülvorgangs beginnt automatisch die Stabilisierungsphase.

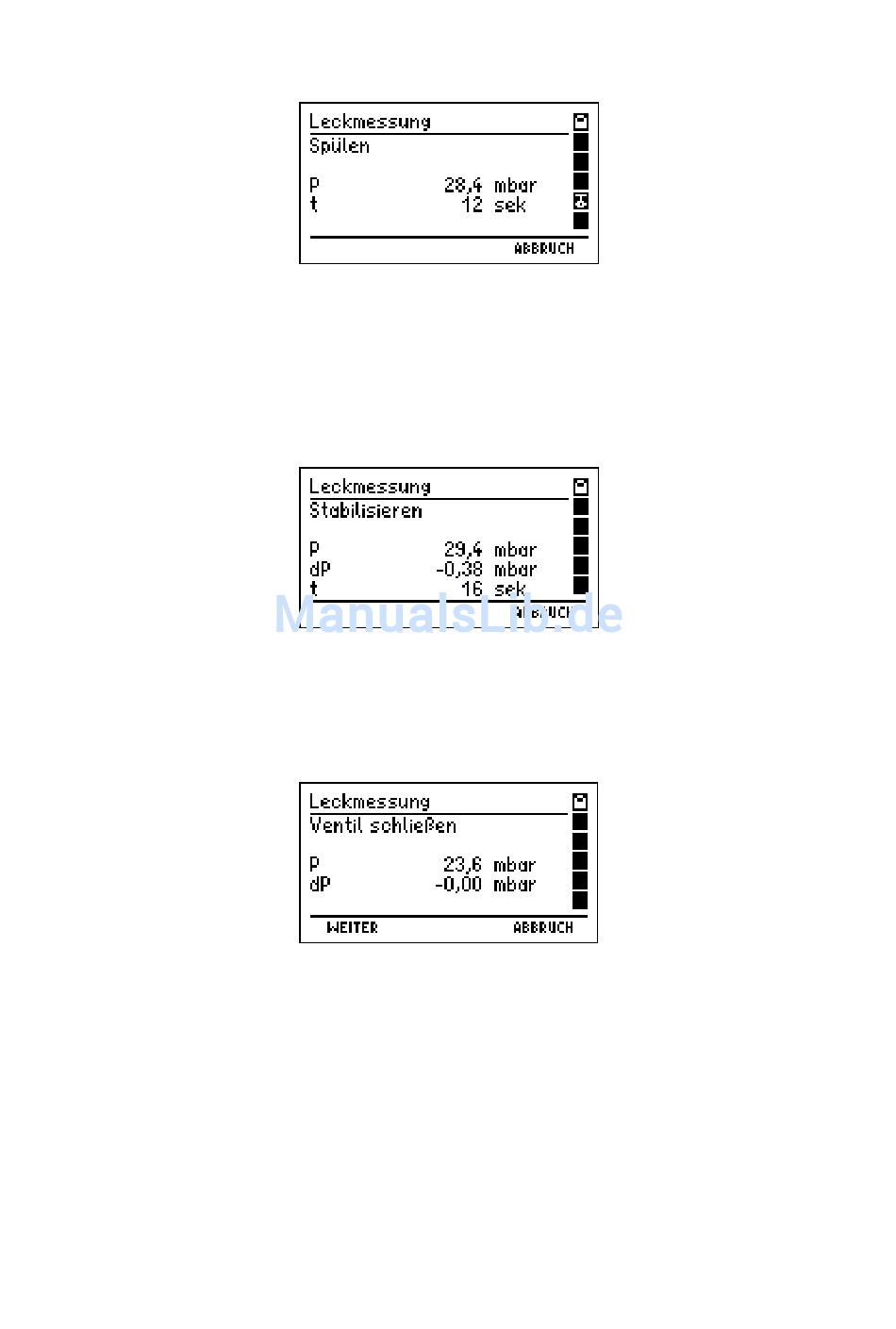

7.3.3 Stabilisierung
Die Stabilisierung des Gasdrucks dauert ca. 2 bis 6 min.
Angezeigt werden der aktuelle Druck in der zu prüfenden Gasleitung, die bisher verstri-
chene Stabilisierungszeit und der bisherige Druckabfall (negative Werte bedeuten, dass
der Druck in der Gasleitung gestiegen ist, z. B. durch Temperatureinfluss).
Ist eine Stabilisierung erreicht (dP < 1% des Gasdrucks) oder sind 6 Minuten verstrichen,
wird die Stabilisierungsphase automatisch beendet und akustisch angezeigt.
Das Messsystem fordert dazu auf, die Gaszuführung an der zu prüfenden Gasleitung (z.B.
Hauptventil direkt hinter dem Gaszähler) zu schließen und informiert über den aktuellen
Druck in der zu prüfenden Gasleitung und den bisherigen Druckabfall.
Wird die Gaszuführung geschlossen und hat die zu prüfende Gasleitung ein Leck, wird
der MSI P7 einen Druckabfall erkennen. Ist der Druckabfall größer als 0,4 mbar, wird die
Leckmessung (Kap. 7.3.4) automatisch gestartet, sofern der Automatikstart (Kap. 15.2)
aktiviert ist.
Ist die Gasleitung dicht oder das Leitungsvolumen groß und das Leck klein (> geringer
Druckabfall), kann (
) gedrückt werden. Nach weiteren 60 Sekunden wird dann die
WEITER
Leckmengenmessung (Kap. 7.3.4) gestartet. Bei „Leckmessung mit Regler" wird nun der
Leitungsdruck automatisch auf 1 mbar unter den Betriebsdruck abgesenkt, damit der
Druckregler voll öffnet und während der Messung kein Gas nachströmen kann.
Stand 02.09.2011
12 von 51
5695005
