Bedienungsanleitung Dräger MSI P7 und MSI P7plus
Nach dem Temperaturausgleich (3 Stunden) wird der Druck in der Gasleitung für 2 Stun-
den gemessen. Bei einem Leitungsvolumen über 2.000 Litern, ist die Prüfdauer je weitere
100 Liter Volumen um jeweils 15 Minuten zu verlängern.

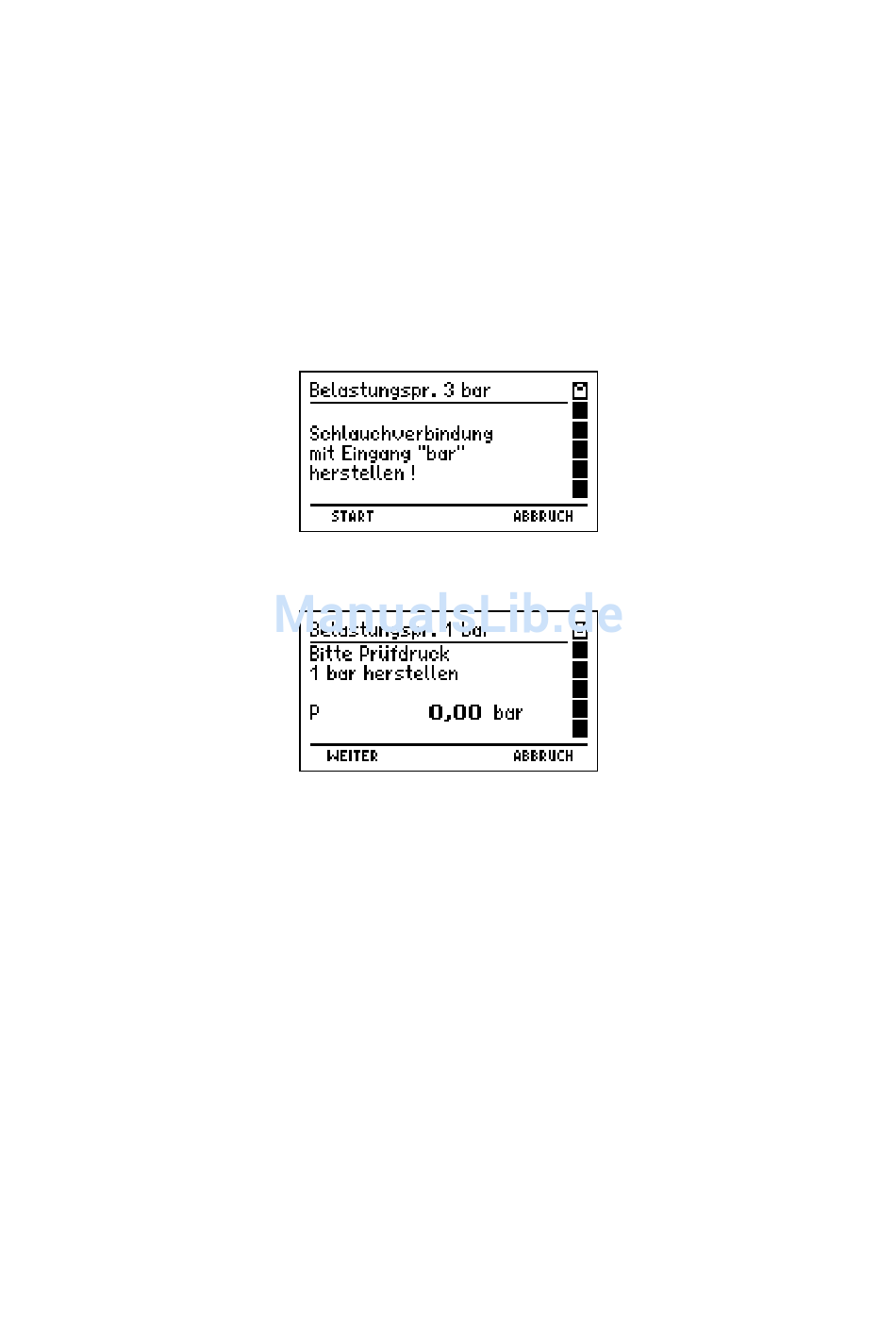

7.5.3 Start einer Belastungsprüfung
Wurde die 3 bar Prüfung (nur MSI P7plus) gewählt muss zunächst das Leitungsvolumen
angegeben werden. Das Leitungsvolumen und die dadurch festgelegte Messzeit einstel-
len und mit
die Messung starten.
(WEITER)
Wurde die 1 bar Prüfung gewählt wird sofort die Belastungsprüfung gestartet
Die zu prüfende Leitung mittels eines Druckschlauchs mit einer Pneumatikschnellkupp-
lung NW 5 mit dem mit "bar" gekennzeichneten Druckeingang des MSI P7 verbinden und
die externe Pumpe über ein Ventil an die Leitung anschließen.
Druck auf 1 bar oder bei Mitteldruckanlagen auf 3 bar (nur MSI P7plus) erhöhen.
Niederdruckanlagen: Der MSI P7 bestimmt die Dauer der Stabilisierungsphase in Ab-
hängigkeit von der Druckstabilität in der Gasleitung (2 bis 10 min). Für die Messung ist
eine Prüfzeit von 10 Minuten vorgeschrieben.
Mitteldruckanlagen (nur MSI P7plus): Für die Stabilisierungsphase ist eine Wartezeit
von 3 Stunden vorgeschrieben. Der MSI P7 bestimmt die Dauer der Messung (mindestens
2 Stunden) in Abhängigkeit von dem eingegebenen Rohrleitungsvolumen, gemäß den
Vorschriften der TRGI G 600.
Der weitere Ablauf einer Belastungsprüfung ist in Kap. 11.2 beschrieben.
5695005
17 von 51
Stand 02.09.2011
