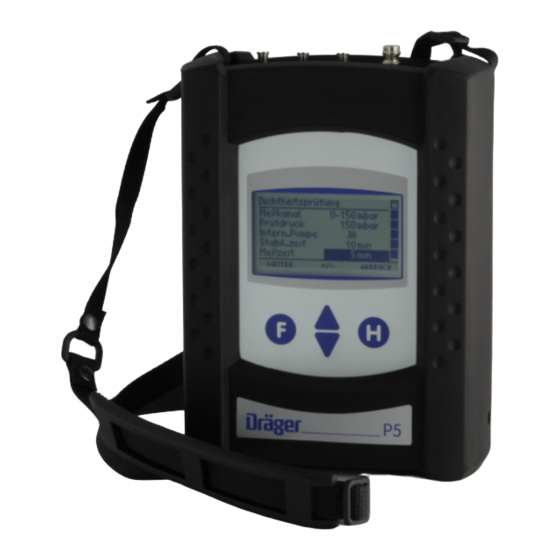

- Seite 1 Bedienungsanleitung Dräger MSI P5 Dräger MSI GmbH Rohrstraße 32 58093 Hagen Tel.: 02331 / 9584 - 0 Fax: 02331 / 9584 - 29 e-mail: info@draeger-msi.de 5695024; Stand 30.07.2012...
-
Seite 2: Inhaltsverzeichnis
2. Das Messgerät Seite 3 2.1 Frontansicht 2.2 Aufsicht Seite 4 3. Bedientasten Seite 4 3.1 Ein / Ausschalten des MSI P5 3.2 Funktionen der Bedientasten Seite 5 4. Auswahl der Funktionsbereiche Seite 5 5. Druckmessungen Seite 6 5.1 Auswahl von Druckmessungen 5.2 Druckmessungen... - Seite 3 Bedienungsanleitung Dräger MSI P5 Inhaltsverzeichnis (Seite 2) 9. Informationsfunktion Seite 14 10. Gerätekonfiguration Seite 14 10.1 Uhr stellen 10.2 Wahl der Dämpfungsstufe Seite 15 10.3 Einstellen der Displaybeleuchtung 10.4 Ein / Ausschalten des Tastenton 10.5 Ein / Ausschalten der Abschaltautomatik 10.6 Auswahl von HP oder MSI Druckerprotokoll...
-
Seite 4: Hinweise
Bedienungsanleitung Dräger MSI P5 1. Hinweise Jede Handhabung eines MSI P5, setzt die genaue Kenntnis und Beachtung dieser Bedie- nungsanleitung, der entsprechenden Normen und DVGW-Arbeitsblätter, sowie der gel- tenden gesetzlichen Vorschriften voraus. Das Gerät ist nur für die hier beschriebenen Verwendungen bestimmt. Um die ordnungs- gemäße Funktion und die Messgenauigkeit zu erhalten, muss einmal jährlich eine Über-... -
Seite 5: Aufsicht
Werden Fehler entdeckt, werden Warnmeldungen angezeigt, andernfalls wird das Menü „Auswahl der Funktionsbereiche“ aufgerufen. Ausgeschaltet wird das MSI P5 durch längeres Drücken (> 3 Sek.) der Taste „F“ oder mit der Funktion „Ausschalten“ im Menü "Auswahl der Funktionsbereiche". Stand 30.07.2012... -
Seite 6: Funktionen Der Bedientasten
Bedienungsanleitung Dräger MSI P5 3.2 Funktionen der Bedientasten Die Belegung der Bedientasten wird jeweils in der letzten Zeile des Displays ange- zeigt. Mit „H“ wird die Funktion „Ausschalten“ markiert, eine Messung abgebrochen oder eine Funktionsebene zurückgesprungen. Mit „F“ wird eine markierte Funktion ausgeführt oder ein eingestellter Wert übernommen. -
Seite 7: Druckmessungen
Das Gerät fordert dazu auf, den Prüfnippel des zu messenden Druckbehälters oder der zu messenden Druckleitung mittels eines Druckschlauchs mit dem entsprechenden Druckeingang des MSI P5 zu verbinden. Bei der Hochdruckmessung (25 bar) muss der externe Sensor angeschlossen werden. In der linken Hälfte der Displaydarstellung ist der aktuelle Messwert mit seiner Maßeinheit angezeigt, in der rechten... -
Seite 8: Druckmessung 150 Mbar Mit Pumpfunktion
Bedienungsanleitung Dräger MSI P5 Mit ( ) kann die Mittelwertmessung beendet SELECT werden, das Display zeigt dann: Start- und Stopp-, sowie bis zu 20 dazwischenliegende Messwerte und die verstrichene Zeit wurden festgehalten. Diese festgehaltenen Werte können gespeichert und später an einen PC übertragen werden. -
Seite 9: Prüfung Mit Externer Pumpe
Bedienungsanleitung Dräger MSI P5 Bei Prüfungen in den Kanälen 0 – 10 bar oder 0 – 25 bar kann der Prüfdruck nur mit einer externen Pumpe aufgebaut werden. Im Messkanal 0 – 150 mbar kann die interne oder eine externe Pumpe benutzt werden, um den Prüfdruck aufzubauen. -
Seite 10: Prüfung Mit Interner Pumpe
Bedienungsanleitung Dräger MSI P5 Ist die Stabilisierungszeit abgelaufen oder wurde (WEITER) gedrückt, startet die Messung. Das Display zeigt, dass die Messung läuft und informiert über den aktuellen Druck in der Leitung (P), die Temperatur (T), den aktuellen Luftdruck (Pa), die bisher verstrichene Messzeit (t) und die gemessene Druckdifferenz (∆P). -
Seite 11: Dokumentationsmenü
Bedienungsanleitung Dräger MSI P5 7.Dokumentationsmenü Wählbare Funktionen sind: Zurück = Zurück zur Ergebnisanzeige Neue Messung = Neue Messung starten. Die Messwerte werden überschrieben. Ende, freigeben = Das Messprogramm wird verlassen. Die Messwerte stehen danach nicht mehr zur Verfügung. Drucken = Das Messergebnis wird auf einem IR-Drucker ausgedruckt. -
Seite 12: Auswahl Und Eingabe Von Kundennummern
FERTIG gilt für alle folgenden Messungen, bis das Gerät ausgeschaltet oder eine andere Nummer gewählt wird. Sind Kundennummern im MSI P5 gespeichert, kann mit dieser Funktion eine Kunden- nummer ausgewählt und geändert werden. Das Display zeigt die Kundennummer und sofern vorhanden die Anlagennummer und den der Kunden- nummer zugeordneten Kundennamen. -
Seite 13: Datenspeicher Informationsfunktion
Bedienungsanleitung Dräger MSI P5 8.4 Datenspeicher Informationsfunktion Das MSI P5 informiert über die Zahl freier Datensätze, die Anzahl gespeicherter Kunden, die Anzahl gespeicherter Messdatensätze und wann der erste und wann der letzte Datensatz gespeichert wurde. 8.5 Daten zeigen Wurde im Menü „Auswahl von Datenspeicherfunktionen“ die Funktion „Daten zeigen: Letzter oder Erster“... -
Seite 14: Anzeige Einer Manuellen Dichtheitsprüfung
Bedienungsanleitung Dräger MSI P5 8.5.2 Anzeige einer manuellen Dichtheitsprüfung Angezeigt werden die Dauer der Messung, der Druck zu Beginn (P-Start) und am Ende der Messung (P-End) und die gemessene Druckdifferenz (∆P). Außerdem werden die Temperatur und der Luftdruck zu Beginn und am Ende der Messung angezeigt. -
Seite 15: Gerätekonfiguration
Bedienungsanleitung Dräger MSI P5 Darstellung mit Kundennummer: 9. Informationsfunktion Das MSI P5 informiert über Messgerätetyp, Hersteller, Datum und Uhrzeit des Aufrufs der Infofunktion, Version der Messgerätesoftware (hier 1.5,014 - 51) und Seriennummer. 10. Gerätekonfiguration Wählbare Funktionen sind: = Datum und Uhr stellen P-Dämpfung... -
Seite 16: Ein / Ausschalten Der Abschaltautomatik
Bedienungsanleitung Dräger MSI P5 10.2 Wahl der Dämpfungsstufe Mit ( ) wird die Dämpfungsstufe für den Drucksensor geändert und mit ( ) über- ENDE nommen. Wählbare Dämpfungsstufen sind: OHNE = keine Dämpfung MITTEL = mittlere Dämpfung HOCH = starke Dämpfung 10.3 Einstellen der Displaybeleuchtung... -
Seite 17: Einstellen Des Kontrastes Des Displays
Bedienungsanleitung Dräger MSI P5 10.7 Einstellen des Kontrastes des Displays Mit ( ) wird der Kontrast des Displays geändert. Der gewählte Kontrast bleibt auch nach dem Ausschalten des Messgerätes erhalten. 10.8 Einstellen des Kennwerts für den externen Sensor Mit ( ) wird der Kennwert des externen Sensors geändert und mit (... -
Seite 18: Fehlermeldungen Und Funktionshinweise
Bedienungsanleitung Dräger MSI P5 11. Fehlermeldungen und Funktionshinweise 11.1 Fehlermeldungen Werden nach dem Einschalten des MSI P5 und dem danach automatisch durchgeführten Systemcheck Fehler entdeckt, so werden diese, je nach Fehlerart, im Klartext oder in einer Fehlerliste im Display angezeigt. -
Seite 19: Batterie Laden
Der Ladevorgang wird im Display durch die Symbole 1 und 2 angezeigt (auch bei ausge- schaltetem MSI P5), sowie durch rotes Leuchten der LED. Nach ca. 3 Stunden ist die Bat- terie wieder vollständig geladen und das MSI P5 schaltet auf Erhaltungsladung um, die LED leuchtet jetzt grün. -
Seite 20: Technische Daten
Bedienungsanleitung Dräger MSI P5 12. Technische Daten 12.1 Allgemeine technische Daten Anzeige: LC-Display, Grafik, von hinten beleuchtet, manuell einstellbar Schnittstellen: USB für PC-Schittstelle, Infrarot für Drucker, Multifunktions- buchse für Zusatzgeräte Betriebstemperatur: + 5 ° C ... + 40 ° C Lagertemperatur: -20 °... -
Seite 21: Technische Daten Druckmessungen
Bedienungsanleitung Dräger MSI P5 12.2 Technische Daten Druckmessungen Feinstdruck Messbereich - 100 ... + 100 Pa Auflösung 0,1 Pa Toleranz < 5 % v. MW* oder < 1 Pascal Max. Überdruck 750 mbar Feindruck I Messbereich 0 ... + 100 mbar Auflösung... -
Seite 22: Fehlersicheres Arbeiten
Messwerte können zur Lokalisierung des Fehlers herangezogen werden. Im Aus- druck wird ggf. eine zusätzliche Zeile mit der Fehlerinformation eingefügt. Nach dem Start des MSI P5 findet eine Prüfung der internen Drucksensoren statt. Falls diese Prüfung zeigt, dass ein Sensor außerhalb seiner zulässigen Parameter liegt, erfolgt eine Fehlermeldung nach der Startphase des Gerätes.
