Montage

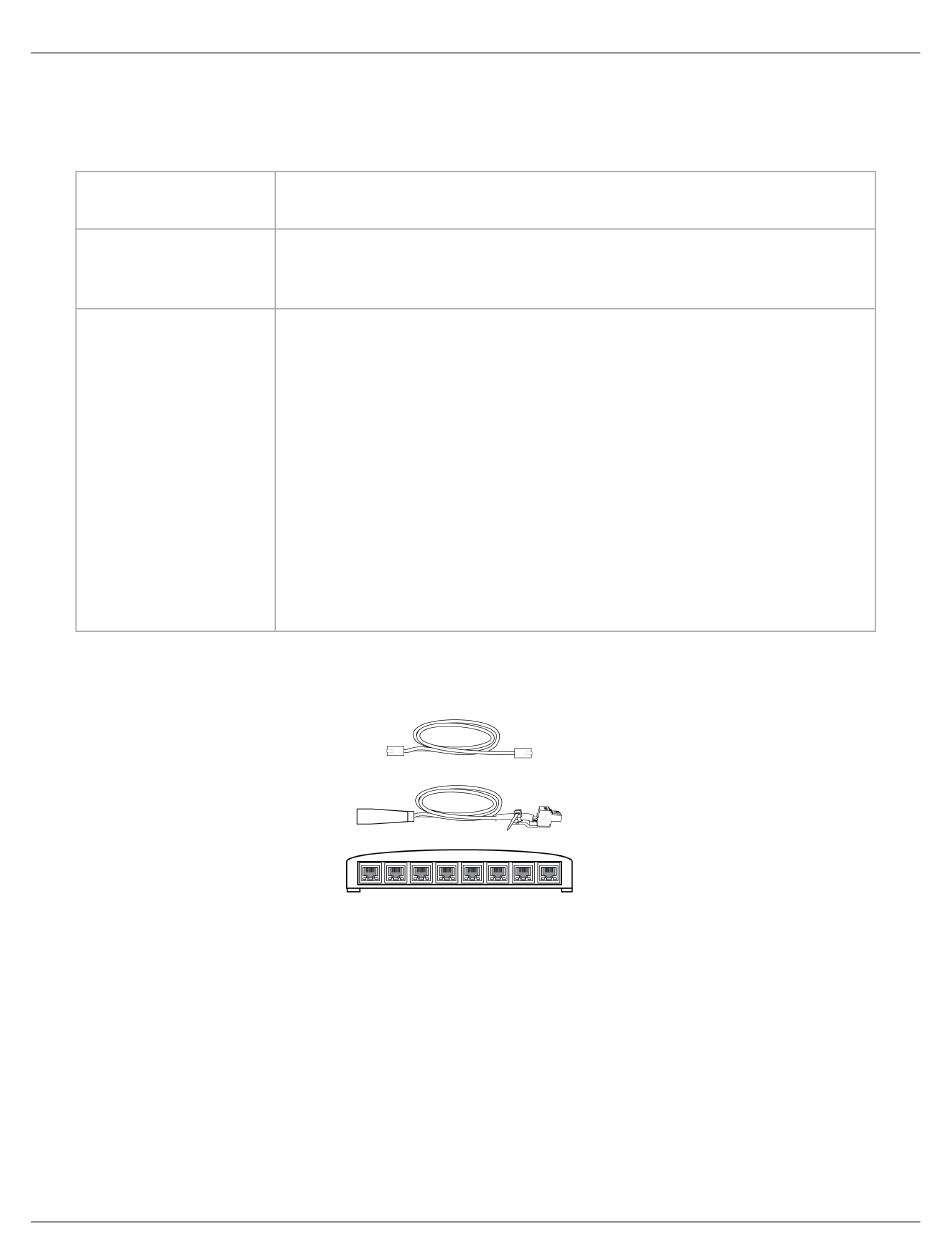

Zusätzliche Geräte
Netzwerkkabel
Audiokabel
Gigabit­DHCP­Router (Sys­
teme mit >1 APT)
Anschließen der MXW-Komponenten
Die MXW-Komponenten werden mit Ethernet-Kabeln und einem Switch angeschlossen. Bei kleinen Systemen mit einzelnem
Access Point fungiert die MXW-Audio-Netzwerk-Schnittstelle als Switch. Bei Systemen mit mehr als einem Access Point ist ein
zusätzlicher Gigabit-Switch erforderlich, um alle Komponenten miteinander zu verbinden.
Anforderungen:
• Abgeschirmte Cat 5e (oder höhere) Ethernet­Kabel verwenden. Die Kabellänge zwischen den Geräten auf ≤100 m be­
grenzen.
• Gigabit­Netzwerkausrüstung zwischen den Netzwerk­Audio­Geräten verwenden (bei Systemen mit >1 Access Point erfor­
derlich).
• Sicherstellen, dass die MXW-Komponenten die gleiche Firmware-Version aufweisen.
Abgeschirmte Cat5e (oder höhere) Ethernet-Kabel verwenden und die Kabellänge zwischen
den Netzwerkgeräten auf maximal 100 Meter begrenzen.
Die im Lieferumfang der MXW­Audio­Netzwerk­Schnittstelle enthaltene Bedienungsanlei­
tung des Befestigungsteilesatzes heranziehen, um die Audiokabel an den Anschlüssen an­
zubringen.
Bei Systemen mit mehr als einem APT wird ein DHCP-Router zum Anschließen der Geräte
empfohlen. Sicherstellen, dass er den folgenden Anforderungen entspricht.
• Gigabit-Anschlüsse
• Stellen PoE der Klasse 0 mit mindestens 6,5 W bereit (zur Stromversorgung des MX­
WAPT)
• Dienstgüte (QoS) mit 4 Warteschlangen
• Dienstgüte (QoS) Diffserv (DSCP) mit strikter Priorität
• Wenn der Router über Energy Efficient Ethernet (oder Green Ethernet) verfügt, muss
diese Funktion für Anschlüsse, die ausschließlich für das MXW-System bestimmt sind,
deaktiviert werden.
• Empfohlen: Ein Managed Switch, der detaillierte Informationen über die Funktionsweise
aller Netzwerkverbindungen liefert: Anschlussgeschwindigkeit, Fehlerzähler, Bandbrei­
tennutzung usw.
