Analog-Audio

Die Audio-Netzwerk-Schnittstelle wandelt das Netzwerk-Audiosignal jedes Kanals in analoge Ausgänge um.
• Sendet analoges Audiosignal an einen Mischer, einen digitalen Signalprozessor (DSP) oder ein Telekonferenzgerät.
Bildung von Gruppen und Verbindung von Mikrofonen
Sobald alle MXW-Komponenten mit dem Netzwerk verbunden sind, können sie auf der Registerkarte ‚Konfiguration' der Steu­
ersoftware in Gruppen unterteilt werden. Jeder Access Point kann eine Zuordnungsgruppe mit einem oder zwei Ladestationen
(zur Verbindung der Mikrofone) und einem oder zwei Audioausgangsgeräten (zur Übertragung des Audiosignals zu den Ana­
logausgängen) bilden. Die Mikrofone können dann in die Ladestation eingesetzt werden, um mit den Kanälen dieses Access
Point verbunden zu werden.
Jede Gruppe wird durch einen einzelnen Access Point verwaltet. Mikrofone werden mit Kanälen im Access Point verbunden
und nicht mit der Ladestation, die zur Verbindung der Mikrofone verwendet wurde. Diese Beziehung bleibt bestehen, bis die
Mikrofone neu verbunden werden bzw. bis der Access Point zurückgesetzt wird.
Konfigurationen: Verwalten mehrerer Gruppen
Konfigurationen ermöglichen, dass mehrere Gruppen die gleichen Voreinstellungen und globalen Steuerungen verwenden.
Wenn eine weitere Gruppe zu einer Konfigurationsseite hinzugefügt wird, wird eine Beziehung zu allen Geräten in der Konfigu­
ration hergestellt. Die neue Gruppe übernimmt die Einstellungen dieser Konfiguration.
Bei Spezialanwendungen, z. B. Installationen in mehreren Räumen, können verschiedene Konfigurationen erstellt werden, um
die Komponentengruppen unabhängig zu steuern.

Beschreibung der Hardware

Audio-Netzwerkschnittstelle (ANI)

Vorderseite

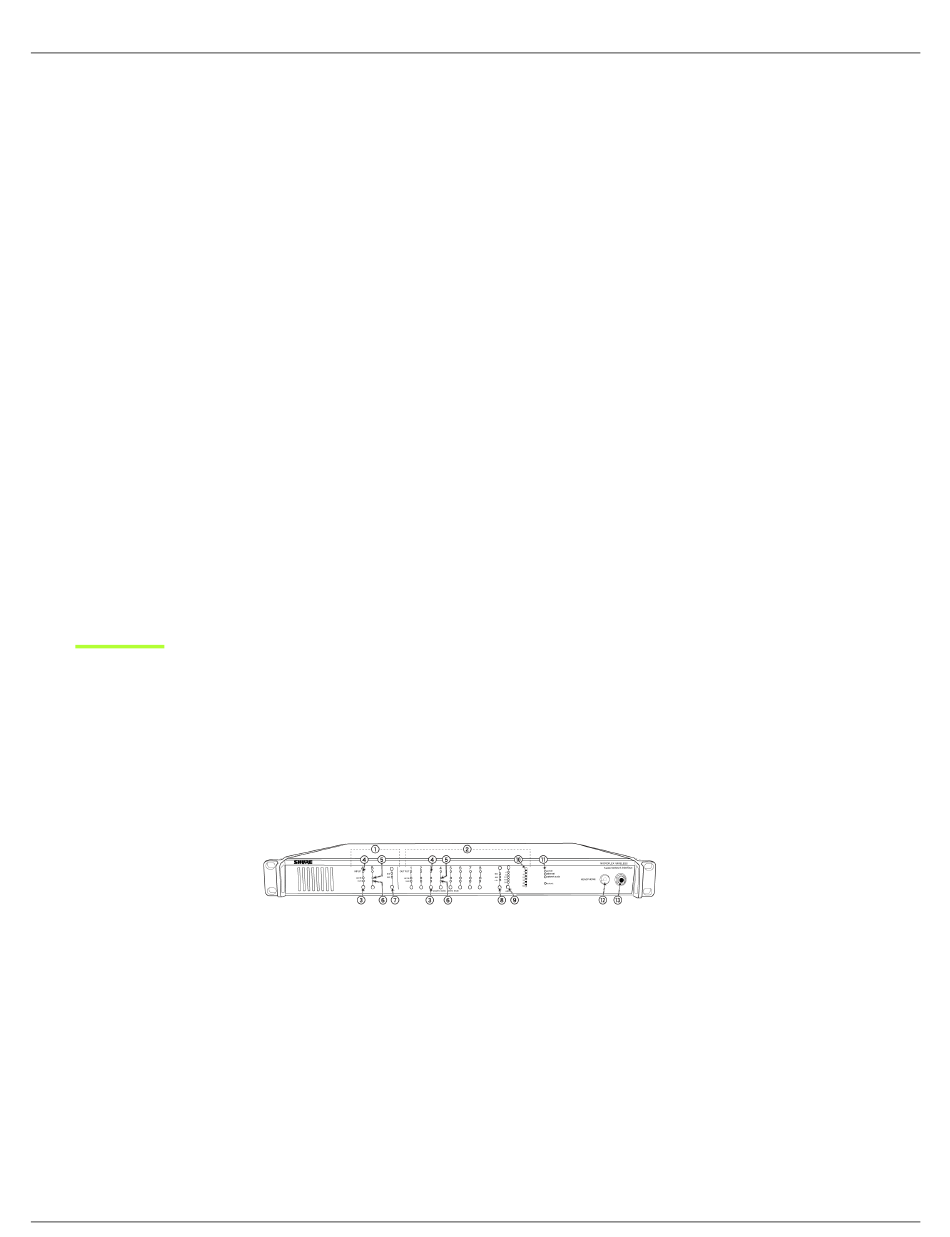

① Eingangskanäle
Zum Einspeisen von Signalen auf Line­ oder Aux­Pegel in das digitale Netzwerk. Wenn das Gerät einer MXW­Gruppe zu­
geordnet ist, werden die Eingänge automatisch zu den verbundenen Mikrofonen geleitet (Eingang A zu Kanal 1–4, Eingang
B zu 5–8).
② Ausgangskanäle
Wandelt das Netzwerk-Digitalaudio für jeden Kanal in einen Analogausgang um. Bei Zuordnung zu einer MXW-Gruppe
werden die Access Point-Kanäle automatisch zu den Ausgängen der ANI geleitet.
